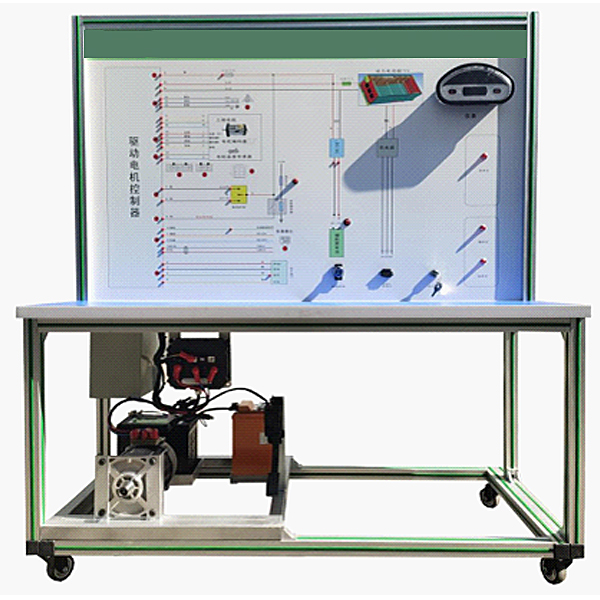

一、產品組成
主要由汽車三相交流異步電機、電機控制器、檔位開關、加速踏板、點火開關、電源及故障設置系統組成。
二、產品功能
1.汽車三相交流異步電機及控制器的認知；
2.汽車三相交流異步電機及控制器的結構及原理；
3.駕駛員的意圖與永磁電機運轉之間的體現；
4.常見故障的設置及考核；
5.配備完整的實驗說明書。
三、產品規格
1、外形尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機額定功率：4kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：72VDC；
6、箱體上部整體成型，表面經過防銹處理、噴漆；下部采用40*40方管焊接成形；
7、采用UV平板噴繪面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損；
8、底部安裝兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
9、機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
四、技術規格
1.工作電源：HV磷酸鐵鋰離子動力電池組
2.工作溫度：-40℃～+50℃
3.設備顏色：標準7032等
4.設備鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
7.外形尺寸：1240×600×1700mm(長×寬×高)
五．基本配置(每臺)
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm |
套 |
1 |
|
2 |
組合儀表 |
電動汽車專用 |
個 |
1 |
|
3 |
點火開關 |
配套 |
套 |
1 |
|
6 |
電機控制器 |
與電機配套 |
套 |
1 |
|
7 |
車載充電器與充電接口 |
與電池配套 |
套 |
1 |
|
8 |
DC-DC轉換器 |
|
套 |
1 |
|
9 |
HV磷酸鐵鋰離子動力電池組 |
72V20AH |
套 |
1 |
|
10 |
三相交流異步電機 |
|
套 |
1 |
|
11 |
剎車開關 |
|
套 |
1 |
|
12 |
檔位開關 |
電動車專用 |
套 |
1 |
|
13 |
油門控制裝置 |
電動車專用 |
套 |
1 |
|
14 |
直流接觸器 |
DZ47 |
套 |
1 |
|
15 |
電源總開關 |
配套 |
套 |
1 |
|
16 |
移動臺架 |
1240×600×1700mm(帶自鎖腳輪裝置) |
臺 |
1 |
|
17 |
保險絲盒 |
配套 |
套 |
1 |
|
18 |
保修卡/合格證 |
配套 |
套 |
1 |
|
19 |
教師手冊 |
配套 |
套 |
1 |
|
20 |
故障模擬與排除裝置 |
|
套 |
1 |
常見問題：
1、如果我要購買車用交流異步電動機及控制示教板,電動車實訓設備，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的車用交流異步電動機及控制示教板,電動車實訓設備是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開車用交流異步電動機及控制示教板,電動車實訓設備的發票，您需要提供開票資料。
3、你們的車用交流異步電動機及控制示教板,電動車實訓設備都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
