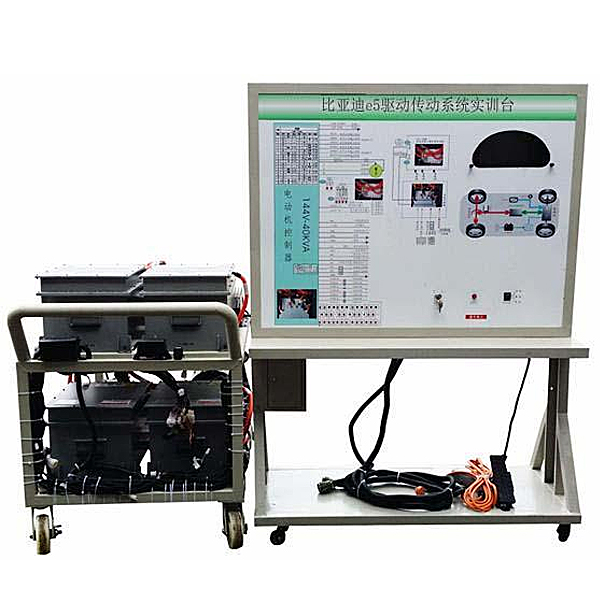

一．產品簡介
選用原裝純電動轎車高壓電控總成和永磁同步電機；原裝配套變速箱和傳動軸；高壓動力線和低壓控制線與動力電池和管理系統實訓臺對接，實訓臺保留原車功能；真實展示純電動轎車電驅動傳動系統核心零部件之間的連接控制關系、安裝位置和運行工況，以及高壓系統安全注意事項，培養學員對純電動轎車電驅動傳動系統故障分析和處理能力。
適用于各類型院校新能源純電動汽車驅動傳動系統課程教學和維修維護實訓。
二.功能特點
1.各主要部件安裝在實訓平臺上，保留原車電氣連接方式，斷電后可方便拆裝，訓練拆裝線束與電器，掌握高壓系統零部件拆裝和安全保護要點。
2.動力高壓配電箱上蓋采用透明5mm有機玻璃改裝，清晰觀察了解控制原理和內部控制元件。
3.驅動傳動系統實訓臺高壓電源由動力電池和管理系統實訓臺提供，與動力電池和管理系統實訓臺連體工作，配套連接電纜線，保留原車連接方式。
4.教學板完整顯示電驅動系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；
5.傳動軸輸出端安裝原車制動器，模擬車輛負載系統，通過調整兩端負載大小，真實展示電驅動傳動系統不同工況下（啟動、加速、勻速、減速、停車、爬坡等）電流和電壓等數據變化規律。
6.設備由平臺和教學板組成，平臺水平放置，安裝原車零部件；底部安裝4個帶自鎖腳輪裝置。
7.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，教學板底座上配有30cm左右的臺面，方便放置資料、輕型檢測儀器等。
8.配備智能化故障設置和考核系統，故障點主要設置在低壓控制線路，保證高壓系統安全及訓練實車故障處理能力。
9.臺架配套安裝絕緣地板（絕緣與耐壓國標產品地膠）。
10.配套實訓指導書，包含系統工作原理，實訓科目，故障設置及清除等要點。
11.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三.基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	高壓電控總成	原車	套	1
2	主控制器總成（電機控制器等）	原車	套	1
3	網關控制器	原車	套	1
4	快充電接口	原車	套	1
5	慢充電接口	原車	只	1
6	P檔控制器	原車	套	1
7	剎車踏板總成	原車	套	1
8	電子油門踏板	原車	套	1
9	永磁同步電機帶傳感器附件總成	原車	套	1
10	電機冷卻系統	原車	套	1
11	變速箱總成	原車	套	1
12	傳動軸總成	原車	套	2
13	制動盤總成	原車	套	2
14	DC-DC模塊	原車	套	1
15	可移動平臺與帶臺面的教學板/移動臺架(帶自鎖腳輪裝置)	1740×600×1700mm(長×寬×高)；	套	1
16	檢測控制面板	裝有各種檢測端子以及彩色電路圖和工作原理示意圖（面板：17009004mm)	套	1
