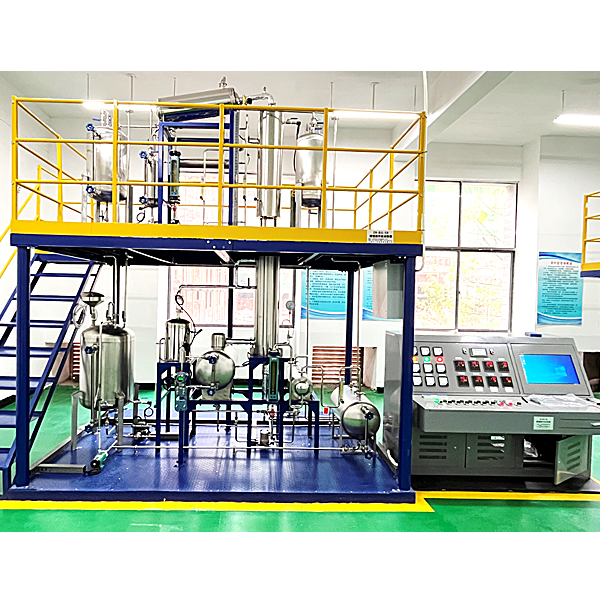

一、實訓裝置組成及特點
1、設備框架：長*寬*高：約3800*2000*3700mm，上層及下層平臺主骨架用8#槽鋼，輔助骨架用4#角鋼，4個安裝支柱用Φ89*3鋼管。平臺板用δ3扁豆型花紋板。樓梯放在框架左側，樓梯骨架用4#角鋼，樓梯板用δ3扁豆型花紋板。護欄豎式安裝柱用30×30×δ1.5方鋼管，橫向管用Φ25*δ1.5鋼管。防銹紅丹底漆，面漆為工業藍色。
2、裝置運行介質為乙醇-水體系，分析儀器為酒精比重計。
3、篩板精餾塔體：主體不銹鋼φ108×100×4mm，不少于10節塔，包含玻璃觀測段，篩板精餾塔的玻璃觀測段涵蓋兩塊塔板，便以學員充分觀測篩板塔的塔板結構及工作狀況。
4、機械設備配置：精餾塔體、再沸器、原料罐、成品罐、回流罐、進料預熱器，進料溫度加熱器，塔頂列管換熱器，塔底產品冷凝器，附屬管道及閥門。
5、動力輸送設備：不銹鋼離心泵、計量泵、循環泵等。
6、設備設計配套有循環泵，可將產品、塔底殘液循環回原料罐混合繼續循環使用，減少實驗物料及廢水排放。
7、檢測配置：再沸器溫度自動控制，進料流量自動控制，回流罐液位自動控制，塔頂產品流量自動控制，冷凝水流量控制，進料溫度自動控制。塔板溫度檢測，塔壓降自動檢測，塔釜液位自動檢測。塔頂冷凝水聯鎖再沸器加熱；原料液預加熱與進料泵聯鎖；流量檢測及壓力檢測要求；自動檢測及就地檢測冗余設置。
4、就地智能儀表電器控制臺：約1650X700X1400鋼質噴塑琴式結構就地儀表電器操作臺(含帶RS485通訊接口就地控制智能儀表、嵌入式微機位及開關位)。內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，信號線，線槽等。
二、實訓裝置實現功能
（1）.了解板式精餾塔的結構，熟悉篩板式連續精餾塔的工作原理、基本結構及物料流程，掌握篩板精餾塔的工藝流程。
（2）.通過高硼硅玻璃觀察塔板上氣─液傳質過程全貌，學會和掌握測定篩板式精餾塔的全塔效率和單板效率。
（3）.掌握篩板精餾塔的基本操作和調節方法；
（4）.掌握進料溫度、進料位置、進料組成、回流比等對精餾分離過程的影響；測定全回流和不同回流比條件下，精餾塔的理論塔板數；掌握換熱器、精餾塔、泵等典型設備的控制原理與方案，主要機動設備的開、停可就地控制并顯示運行狀態，主要工藝參數具有就地指示功能；考查典型精餾分離過程組成化工系統的運行，考查系統中壓力、物料及能量的平衡問題，考查各主要因素的改變對生產系統的影響，能安全、長周期運行，滿足連續操作要求；
（5）.能正確使用設備、儀表，及時進行設備、儀器、儀表的維護與保養；
（6）.能及時掌握設備的運行情況，隨時發現、正確判斷、及時處理各種異常現象，特殊情況能進行緊急停車操作；
（7）.學會做好開車前的準備工作；
（8）.正常開車，按要求操作調節到指定數值；
（9）.能進行故障點的排除工作；
（10）.正常停車；
（11）.了解掌握工業現場生產安全知識。
（12）.節能環保及三廢利用：系統結構設計可方便物料體系初始狀態再循環使用。
三、實訓裝置配置清單

序號	名稱	參數功能	單位	數量	備注
(一)	精餾（篩板）實訓裝置對象：		套	1
1	框架\樓梯\護欄：	長寬高：約380020003700mm，上層及下層平臺主骨架用8#槽鋼，輔助骨架用4#角鋼，4個安裝支柱用Φ893鋼管，安裝板用δ8鋼板。平臺板用δ3扁豆型花紋板。樓梯骨架用4#角鋼，樓梯板用δ3扁豆型花紋板。護欄豎式安裝柱用30×30×δ1.5方鋼管，橫向管用Φ25δ1.5鋼管。	套	1
2	原料罐	豎式，Φ500×800×δ2mm，304不銹鋼。	臺	1
3	塔頂產品罐	豎式，Φ377×700×δ1.5mm，304不銹鋼。	臺	1
4	塔底產品罐	臥式，Φ377×700×δ1.5mm，304不銹鋼。	臺	1
5	回流罐	豎式，Φ159×480×δ1.5mm，304不銹鋼。	臺	1
6	再沸器	Φ325×690×δ2mm,304不銹鋼，電加熱功率9KW。	臺	1
7	真空緩沖罐	立式，Φ300×700×δ1.5mm，304不銹鋼。	臺	1
8	塔頂冷凝器	臥式，Φ159×800mm，,F=0.5m2,304不銹鋼。	臺	1
9	塔底冷卻器	臥式，Φ141×750mm，F=0.1m2,304不銹鋼。	臺	1
10	進料預熱器	豎式，Φ219×370×δ2mm,304不銹鋼,帶不銹鋼加熱管P=3KW，	臺	1
11	精餾塔	304不銹鋼，塔節φ108×4mm，不少于10塊塔板，帶玻璃可視塔節，外包保溫層。	臺	1
12	原料液泵：	不銹鋼磁力齒輪泵，最大流量：40L/h，額定壓力：5bar，功率：120W，進料液輸送。	臺	1
13	回流泵：	不銹鋼磁力齒輪泵，最大流量：40L/h，額定壓力：5bar，功率：120W，進料液輸送。	臺	1
14	產品泵：	不銹鋼磁力齒輪泵，最大流量：40L/h，額定壓力：5bar，功率：120W，進料液輸送。	臺	1
15	循環泵：	磁力循環泵，MP-20RM，4分外絲進出口，AC220V。	臺	1
16	殘液泵	屏蔽泵，AC220V，流量≥2m3/h。	臺	1
17	緊固件	緊固件:與法蘭，閥門，框架、樓梯，護欄，支架配合,法蘭閥門安裝螺絲用相應的碳鋼螺絲，框架，護欄，支架安裝螺絲用相應的鍍鋅螺絲。	套	1
18	法蘭、閥門、管線	法蘭:與相應設備支架配套， 1套；閥門：與設備、管線配合1套；管線：與設備配合，304不銹鋼材質。	套	1
(二)	精餾（篩板）實訓裝置傳感器：		套	1
1	PT100熱電阻	PT100熱電阻，精度：0.5%FS，測量再沸器溫度/精餾塔塔體溫度 /回流溫度/進料溫度/預熱溫度。	個	7
2	玻璃管液位計	DN20，法蘭式，再沸器液位測量。	個	1
3	玻璃管液位計	DN20，法蘭式塔底產品罐液位測量。	個	1
4	玻璃管液位計	DN20，法蘭式，塔頂產品罐液位測量。	個	1
5	玻璃管液位計	DN20，法蘭式，原料罐液位測量液位測量。	個	1
6	玻璃管液位計	DN20，法蘭式，回流罐液位測量。	個	1
7	壓差液位計	壓差液位計，帶液位平衡管，4-20mA，DC24V供電，塔體再沸器液位測量。	個	1
8	壓力變送器	10KPa，24V供電，4-20mA，塔頂壓力測量。	個	1
9	膜盒壓力表	0~10kPa，Y100，塔底壓力測量。精度：1.6級。	個	1
10	壓力表	-0.1~0MPa，Y100，真空罐壓力測量。精度：1.6級。	個	1
11	壓力液位變送器	0~10kPa，4~20mA信號輸出。回流罐液位。	個	2
12	轉子流量計	玻璃轉子流量計:LZB-4，2.5-25L/h	個	2
13	轉子流量計	玻璃轉子流量計:LZB-6，4-40L/h	個	1
14	渦輪流量計	DN10，1.2m3/h，4~20mA信號輸出。	個	1
15	轉子流量計	LZB-25,100~1000L/h,液體。	個	1
(三)	精餾（篩板）實訓裝置執行器：
1	可控硅移相調壓器	單相可控硅調壓器，AC220V，25A，帶4－20mA控制信號輸入。	個	1
2	可控硅移相調壓器	三相可控硅調壓器，AC380V，50A，帶4－20mA控制信號輸入。	個	1
3	變頻器	變頻器：功率：0.4kw，控制信號輸入為4－20mA DC或0－5V DC，三相220V變頻輸出。	臺	3
4	電磁閥	兩位兩通，AC220V，4分接口，不銹鋼材質，常閉電磁閥。	臺	1
5	電磁閥	兩位兩通，AC220V，4分接口，不銹鋼材質，常開電磁閥。	臺	1
(四)	精餾（篩板）實訓裝置控制顯示儀表：
1	智能數顯儀：	帶觸摸按鍵，2路萬能信號輸入，帶RS485通訊接口。	臺	3
2	智能控制器：	智能調節控制儀，帶觸摸按鍵，萬能信號輸入，帶4~20mA控制信號輸出，帶RS485通訊接口，	臺	5
3	繼電器輸出儀表：	開關量繼電器輸出，6路。	臺	1
4	閃光報警儀：	8路報警信號輸入，帶聲光指示。	臺	1
(五)	精餾（篩板）實訓裝置智能儀表電器控制臺及計算機控制操作臺：		套	1
1	智能儀表電器控制臺：	約1650X700X1400鋼質噴塑琴式結構就地儀表電器操作臺(含儀表、嵌入式微機位及開關位)。內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，信號線，線槽等。	臺	1
(六)	精餾（篩板）實訓裝置就地智能儀表計算機控制系統：
1	操作員站上位監控計算機	品牌電腦，配置：雙核3.0G，內存：4G，512G硬盤，鼠標，鍵盤，顯示器：21.5寸高清液晶顯示器，正版Windows10操作系統。	臺	1
(七)	精餾（篩板）實訓裝置智能儀表上位監控軟件：		套	1
1	工控組態軟件：	工控組態軟件：工控組態軟件平臺軟件。MCGS6.2 機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。 A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。 B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。 C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分數以及各考核點的得分情況。 D、軟件須為整體同一平臺，不得以單獨的資源展現。同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。	套	1
2	上位監控軟件：	上位監控軟件(以工控組態軟件為平臺軟件)，與設備配套。	套	1
3	實驗指導書：	配套實驗指導書，與設備配套。	套	1
