一、實驗原理和目的：
該設備可進行各種物理、化學及物理化學綜合處理工藝實驗。實驗包括：
1、過濾實驗：可用砂濾料過濾（包括反沖洗強度實驗）；
2、活性炭吸附實驗：（可測試各類型牌號的活性炭的吸附性能）；
3、離子交換實驗：可用樹脂交換水中硬度，亦可測試各牌號樹脂的交換性能（塔外再生）；
該設備各反應柱可并聯組成運行，也可分解成多套供多組學生單獨實驗，該裝置可開出七、八種水處理與化學的基礎實驗。
本裝置專對水處理技術基礎研究，提高學生動手能力，
并使學生達到以下目的：
1、了解該設備的工藝流程、技術參數；
2、加深對實驗基本概念的理解。
二、主要技術指標及參數：。
1、環境溫度： 5～40℃
2、處理水量：全用20L/h；
3、反沖洗強度：按15L/s?m2計算。
4、反應柱尺寸：Φ50mm×1000mm×10根
5、裝置外形尺寸：1300mm×500mm×1300mm、
6、工作電源：AC220V±10%、50Hz，單相三線制，功率200W，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：

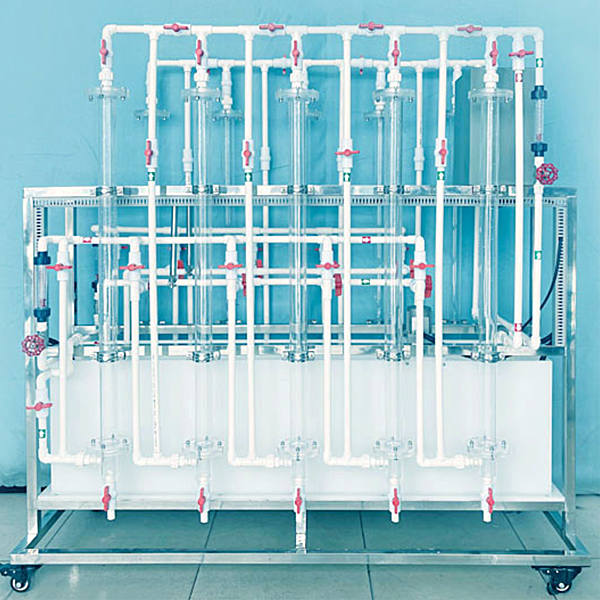

1、反應柱10根：透明有機玻璃材質、壁厚5mm、Ø50mm×1000mm，配有石英砂、活性炭、樹脂、層、隔網，分兩組,每組由5柱串聯而成；
2、原水箱2只：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機2臺、304不銹鋼攪拌槳1套；（功率25W、轉速90rpm）、
4、防腐蝕磁力進水泵2臺、流量：27～32（L/min)、揚程：3.1～4.3（m）、
5、流量測量與調節：液體流量2個（量程6-60L/H）；
6、石英砂填料1批、活性炭填料1批、樹脂填料1批；（填料高度：70～80%柱高）；
7、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
8、配套UPVC連接管道和閥門（中財品牌）。
9、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
10、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分
B、氣體滅火系統
1、系統概述：氣體滅火系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置8道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、HFC-227儲瓶、瓶頭閥、七氟丙烷單向閥、高壓軟管、氣體單向閥、安全閥、稱重報警儀、電磁啟動器、選擇閥、煙感報警器、火災報警控制器。
3、原理展示：展示氣體滅火系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部氣體。配備練習模塊（內置3道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有6道選擇題，每題均有計分，提交后顯示正確答案與得分
C、逃生演練：采用趣味游戲的形式進行教學，在限定的時間內逃出著火房間，選擇失誤將直接進入分數界面。
常見問題：
1、如果我要購買微型反應柱集成實驗裝置,反應柱實訓臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的微型反應柱集成實驗裝置,反應柱實訓臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開微型反應柱集成實驗裝置,反應柱實訓臺的發票，您需要提供開票資料。
3、你們的微型反應柱集成實驗裝置,反應柱實訓臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
