一、實驗目的：
活性污泥法處理過程中曝氣設備的作用是使空氣、活性污泥和污染物三者充分混合，使活性污泥處于懸浮狀態，促使氧氣從氣相轉移到液相，從液相轉移到活性污泥上，保證微生物有足夠的氧進行物質代謝。由于氧的供應是保證生化處理過程正常進行的主要因素之一，因此，工程設計人員和操作管理人員常需通過實驗測定氧的總傳遞系數KLa、評價曝氣設備的供氧能力和動力效率。
通過本實驗希望達到下述目的：
1、 掌握測定曝氣設備的氧總傳遞系數和充氧能力的方法；
2、 掌握測定修正系數a、b的方法；
3、 了解各種測試方法和數據整理方法的特點。
二、實驗原理：
評價曝氣設備充氧能力的試驗方法有兩種：
1、 不穩定狀態下進行試驗，即試驗過程水中溶解氧濃度是變化的，由零增到飽和濃度；
2、 穩定狀態下的試驗，即試驗過程水中溶解氧濃度保持不變。
3、試驗可以用清水或在生產運行條件下進行。下面分別介紹各種方法的基本原理。
三、主要技術指標及參數：
1、環境溫度：5℃～40℃、
2、處理水量：60L/h
3、設計進、出水水質：
進水 BOD5 150～300mg/L 出水 15～30 mg/L
進水 COD 250～500mg/L 出水 25～40 mg/L
進水 SS 80～150mg/L 出水10～15 mg/L
進水 pH 6～9 出水6～9

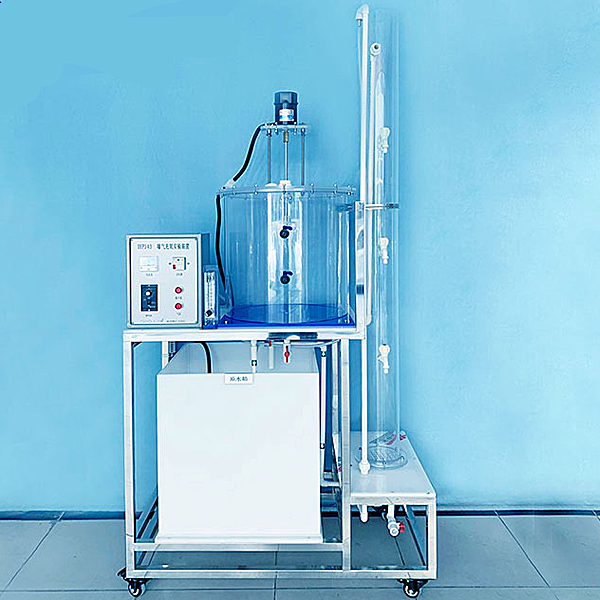

4、曝氣充氧柱：Φ200 mm×2000mm
5、裝置總尺寸：1200mm×500mm×2000 mm。
6、工作電源：AC220V±10%、50Hz，單相三線制，功率750W，安全保護：具有接地保護、漏電保護、過流保護
四、主要配置：
1、原水箱1只：白色PP板材質、厚度10mm，350×400×500mm、底板上安裝有放空閥，方便將水排凈；
2、曝氣充氧塔1套，含曝氣管1套、銅球閥取樣口3只、有機玻璃材質、壁厚8mm，Ø200×2000mm；
3、防腐蝕提升磁力水泵1臺、流量：27～32（L/min)、揚程：3.1～4.3（m）功率30W；
4、空氣壓縮機1臺、電源：AC220V、功率：550 W、最大氣量：36L/min，氣量容積30L、
5、流量測量與調節：氣體流量計1只：量程400~4000L/h；
6、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
7、配套UPVC連接管道和閥門（中財品牌）。
8、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
9、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分
B、氣體滅火系統
1、系統概述：氣體滅火系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置8道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、HFC-227儲瓶、瓶頭閥、七氟丙烷單向閥、高壓軟管、氣體單向閥、安全閥、稱重報警儀、電磁啟動器、選擇閥、煙感報警器、火災報警控制器。
3、原理展示：展示氣體滅火系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部氣體。配備練習模塊（內置3道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有6道選擇題，每題均有計分，提交后顯示正確答案與得分
C、逃生演練：采用趣味游戲的形式進行教學，在限定的時間內逃出著火房間，選擇失誤將直接進入分數界面。
同類產品：
ZR-295型
曝氣充氧能力測定裝置
（電機曝氣） |
主要參數及配置：
處理水量：20L/h、曝氣池Φ350 mm×450 mm、外形尺寸：500×400×1500mm電源 220V功率300W
配置：有機玻璃曝氣桶1只、曝氣葉輪及串激電機1套、調壓器1只、取樣口2只、電控箱1只、漏電保護開關、按鈕開關、連接管道和球閥、帶移動輪子不銹鋼臺架等組成。 |
ZR-296型
曝氣充氧能力測定裝置
（空壓機曝氣） |
主要參數及配置：
曝氣充氧柱：Φ200 mm×2000mm、裝置外形尺寸：700×500mm×2200mm電源 220V 功率400W、
配置：有機玻璃充氧塔1套、或穿孔曝氣管1根、取樣口3只、空氣壓縮機1臺、氣體流量計1只、電控箱1只、漏電保護開關、按鈕開關、連接管道和球閥、帶移動輪子不銹鋼臺架等組成。 |
ZR-297型
曝氣充氧能力測定組合裝置 |
主要參數及配置：
主要由穿孔曝氣柱、微孔曝氣頭、平板葉輪曝氣池、攪拌電機、氣泵、水泵、流量計、水箱、高壓氧氣管、閥門、不銹鋼框架、控制器。配置：1、供水箱：容積約25L， PVC材質。環境溫度：5℃～40℃，配電：220V， 530W。2、穿孔曝氣柱：φ150×1200㎜，有機玻璃。3、平板葉輪曝氣池：φ400㎜，配60W電機。4、氣泵： 80W，最大排氣量70L/min。5、供水泵：采用低噪聲無銹蝕環保型增壓水泵，最高揚程：10m，額定流量：12L/min，功率：90W。6、水箱：600×400×500mm，PVC材質。7、液體流量計: 16-160L/h，氣體：40-400L/h。8、帶移動輪子不銹鋼實驗臺架、9、外形尺寸：1200 mm×500 mm×1700mm。 |
