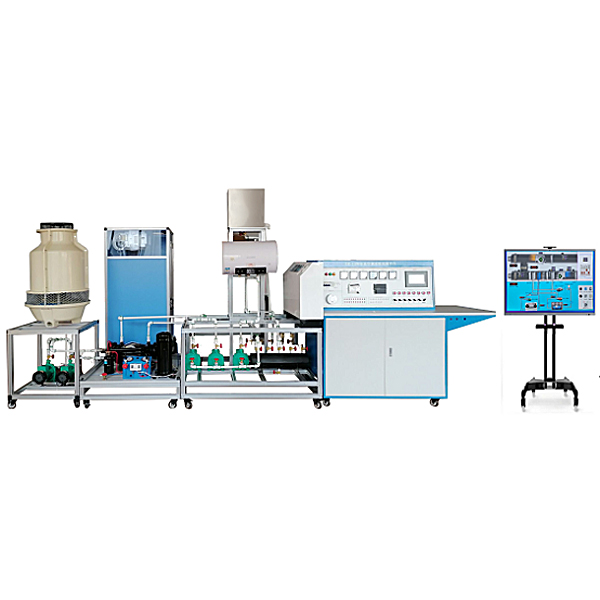

一、產品概述：
制冷供熱控制及監控綜合實訓裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。
二、技術指標參數：
1.電源：三相五線 AC 380 V±10% 50Hz；
2.最大供冷量：7.5kW；
3.最大輸入總功率：6.5kW；
4.制冷額定功率：7kW；
5.制熱額定功率：7.5W；
6.額定輸入電流：12A；
7.循環風量：700m3/h；
8.制冷劑：R22；
9.漏電動作電流：≤30mA；尺寸：6000×2400×2500mm安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
10、制冷機組模塊：(L*W*H) 1000*900*700mm，
11、末端系統模塊：(L*W*H)1000*1000*2000mm，
12、循環水系統模塊：(L*W*H)1200*1200*1900mm，
13、冷卻塔模塊：(L*W*H)700*700*1900mm。
14、組合式風柜(L*W*H)1600*400*370mm。
三、功能參數：
制冷/供熱控制/監控綜合實訓裝置，集中央空調、plc自動控制、軟件控制，系統監控，數據采集為一體的多功能實訓平臺。
1、數據采集各關鍵點溫度動態顯示，其中包括制熱當前值、制冷當前值、鍋爐進口、鍋爐出口、冷卻塔進口、冷卻塔出口、冷凝器進口、冷凝器出口、蒸發器進口、蒸發器出口、模擬房間Ⅰ、模擬房間Ⅱ。
2、PLC自動控制：溫度設定及顯示溫度的設定可在18到30攝氏度之間進行任意設定。壓縮機的延時設定壓縮機的開機延時可在5-20分鐘之間任意設定，開關控制及指示中央空調各部分的工作與停止均可通過觸摸屏進行控制，并且有開關顯示，便于遠程操作，設置開關如：、冷卻水泵；冷卻風機； 制冷水泵、壓縮機、電磁閥1、電磁閥2、制熱水泵、制冷、制熱、停機。可在模塊上模擬制冷系統故障，如：水流量過小、風機不工作、蒸發溫度過低、結冰、壓力保護等工作實驗和操作。
3、故障設置：冷卻水泵故障 2、冷卻風機故障 3、制冷水泵故障 4、壓縮機故障 5、電磁閥1故障 6、電磁閥2故障 7、制熱水泵故障 8、傳感器故障。
4、系統監控/控制教師端：可以遠程采用大屏觸摸一體機為對象，通過系統軟件同步控制，同步在監控主機系統上以動畫的形式仿真中央空調各個工作流程包括正常工作流程和故障工作流程。
5、設備采用主主流的PLC+數字量模塊的編程方式，可有學習市場上常用的編程、使用方式
四、主要部件特點
系統框架全工業鋁材拼裝而成，耐水大方，分成4獨立模塊，冷卻水系統、制冷模塊、冷凍水系統、控制柜系統/電腦桌。
1、壓縮機；系統采用全封閉活塞式3P壓縮機，正常工作溫度僅為零度，安全可靠，結構緊湊，噪音低，密封性好，制冷劑為R22。
2、冷凝器：制冷系統采用干式蒸發器，液體制冷劑經節流后從蒸發器一端的端蓋進入管程,端蓋上鑄有隔板,制冷劑經過兩個或多個流程蒸發并吸收載冷劑的熱量后從同一個端蓋出來后進入壓縮機，以增強制冷效果。
3、蒸發器：制冷系統采用殼管式冷凝器，這是一種較新型的熱交換設備，用兩條平行的銅卷制而成，是具有兩個螺旋通道的螺旋體，中間的螺旋體是冷卻水通道，外部的螺旋體是高壓制冷劑的通道。
4、噴淋式冷卻塔：該設備的冷凝方式采用逆流式冷卻塔，模具一次成形,吸風機裝在塔的頂部，結構完全仿真、直觀；冷卻塔采用吸風式強迫通風，塔內填有填充物,以提高冷卻效果;從冷凝器出來的溫水由冷卻水泵送入塔頂后,又從塔頂的噴嘴旋轉向下噴淋.
5、鍋爐：鍋爐是中央空調制熱系統的核心元件，采用頂格萊電熱管使水與電完全隔離，具有超溫保護，防干燒保護、超壓保護，確保人機安全；采用進口聚氨發泡保溫技術，保溫性能好。
6、模擬房間：1間，占地1平米，房間裝有盤管，盤管風機、溫度控制調節儀。
7、溫度控制操作臺：本設備實驗臺的面板上，由PLC控制，可控制溫度的范圍，且有巡回檢測出各關鍵部位的溫度。
8、高、低壓保護裝置：為安全起見，制冷系統裝有高、低壓保護繼電器可保護壓縮機及系統的正常運行。
9、水箱：為節約用水循環使用系統的水資源，通過加水箱來完成媒介水的加入、自動調節、過濾等任務；并裝有自動加水系統，如果系統水資源缺乏，加水系統會自動啟動補給。
10、觸摸屏部分及電腦采集和背投LED顯示端：采用7寸真色彩MCGS觸摸屏，包含主控窗口、12路溫度顯示窗口、12路溫度實時曲線圖、系統設置窗口、故障設置窗口、調試窗口、幫助窗口、密碼修改窗口，登陸鍵面。
11、同時具有電腦和7寸屏控制（ CPU:酷睿I3；顯卡：超核心顯卡630；內存：8G,硬盤：240G固態硬盤。）和50寸LED背投端結合端。
內容如下
1）、教師端：在監控主機系統上以動畫的形式仿真中央空調各個工作流程包括正常工作流程和故障工作流程。中央空調動畫/控制/監控主機系統應包括四部分組成：
2）、系統構成：壓縮機、卻水泵、冷卻風機、風機盤管、分水器、集水器、表冷器等。
3、）系統動畫演示：壓縮機系統、制冷系統、制熱系統、風系統、集中送風系統、半集中送風系統的原理過程。
4）、系統故障運行演示：在配置有實物中央空調實訓考核裝置時，在軟件演示故障時系統動畫與實物實時故障同步。
5）、遠程獨立監控:系統能獨立監控中央空調機觸摸屏對系統的工作狀態，能實時遠程監控學生實訓情況。
12、PLC可編程控制器：采用6ES7-288-1SR40(SR40)主機模塊、塊及相關繼電器，控制開關，指示燈，標準通信接口及配件。
13、主機顯示控制器：7寸，利用組態軟件在上位機遠程監控中央空調實時運行狀態。利用觸摸一體PC機同時可控制監控
14、數字模塊：結合PLC、數字量模擬，可學習編程、以太網通信、溫度采集功能
15、變送器：兩只電流變送器輸出，采用高于市場上通用的接線方式、可測量制冷壓縮機的主，高低壓壓力。
16、分水器：一進4出：采用304不銹鋼制作，設計有排水口，設備停止使用時可排出設備內的水
17、分水器：一進4出：采用304不銹鋼制作，設計有排水口，設備停止使用時可排出設備內的水
18.水系系統：采用新型卡式快速接頭，方便拆裝。管道為可拆式，每個接口只需要用手便可折裝，便于實訓教學.
19、傳感器：PT100*12只
20、主機系統：由一臺3P冷水機組為整機提供冷源，在夏季為空調提供冷媒水，其組成由制冷壓縮機、高低壓力表、高低壓保護開關、冷凝器、儲液罐、電磁閥、液視鏡、膨脹閥及毛細管、蒸發器、壓力變送器、水箱組成等組成
21、冷卻水系統為主機提供對外散熱，保持壓縮機冷凝器恒定在標準的冷凝溫度上，確保主機的制冷效果不變。冷水系統由玻璃鋼冷卻塔、冷凝水箱，2臺冷卻水泵、風機等組成的冷卻水系統等組成.
22、冷媒水系統為整個空調系統包括大廳、房間，風管提供5-10度的冷凍水，通過風機和風管在房間和大廳中進行熱交換。
23、制熱系統為整個空調系統包括大廳、房間，風管提供30-60度的熱水，通過風機和風管在房間和大廳中進行熱交換。制熱系統由、熱水鍋爐、1臺冷熱水水泵、風機、表冷器、風機盤管、等組成的冷卻水系統等組成
24.空氣對流式通風柜，電壓220V，加熱功率3500W。制冷功率3000W，外殼采用PVC式防腐保溫板，風機高速風機，風量2800/min
25、送風系統：采用真實的共板法蘭式送風管道系統。
26、換氣系統：可調節回風、新風開度、風閥100MM。
27、單片機、plc可編程設計與控制虛擬仿真軟件：
本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
五、實訓項目
1.認識中央空調的結構及設備的實訓；
2.中央空調啟動和停止的實訓；
3.中央空調的運行、調節操作實訓；
4.對中央空調的運行工況及各運行參數進行檢測實訓；
5.對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
6.配套壓力變送器、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
7.組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
8.網絡遠程控制實訓；
9.網絡的安裝及設置實訓；
10.傳感器及變送器安裝和使用實訓。
11、以太網通信實訓
12、PLC+模擬量模塊實訓
常見問題：
1、如果我要購買制冷供熱控制及監控綜合實驗裝置,制冷制熱監控實訓臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的制冷供熱控制及監控綜合實驗裝置,制冷制熱監控實訓臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開制冷供熱控制及監控綜合實驗裝置,制冷制熱監控實訓臺的發票，您需要提供開票資料。
3、你們的制冷供熱控制及監控綜合實驗裝置,制冷制熱監控實訓臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
