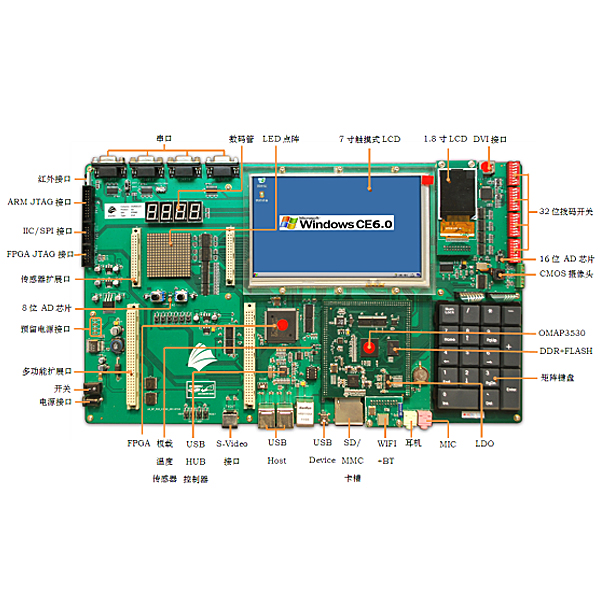

中人ZRSYX-18嵌入式系統實驗箱

1.核心板硬件參數

1.1CPU：OMAP3530 DCUS，600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ，集成存儲器用于ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存儲 (64kB SRAM, 112kB ROM)

1.2DDR RAM：256MB DDR RAM   MT29C2G48MAKLCJA-6IT

1.3FLASH：256MB NAND FLASH   MT29C2G48MAKLCJA-6IT

1.4電源管理：獨立電源管理芯片 TPS65930

1.5LDO：具備LDO

2.底板硬件參數

2.1FPGA：XC3S250E-P208用于控制邏輯和擴展串口，給相應的設備分配地址

2.2以太網：1個10/100M自適應以太網控制器DM9000A

2.3LED：12個GPIO控制的LED工作狀態指示：6個位于核心板，6個位于底板

2.4音頻：標準AC97音頻控制器小三芯接口+MIC頭  TPS65930

2.5復位：隔離內外部復位信號，增加復位可靠性TC7SH08FU

2.6UART：共7路UART：3路處理器自帶，4路FPGA外擴，其中1路接紅外2路接擴展接口4路接DB9接頭

2.7RTC：獨立RTC 1220電池供電

2.87寸LCD：7寸24位液晶屏帶電阻式觸摸屏16：9 顯示，分辨率：800 × 480接在DSS上（AT070TN83）

2.91.8寸LCD：1.8寸TFT LCD，分辨率128*160，掛接于GPMC總線上（HX8310）

2.10觸摸屏接口：SPI擴展出觸摸屏接口，觸摸屏與7寸屏配套（TSC2046）

2.11TV-OUT：S-VIDEO接口一個，混合視頻信號

2.12BUFFER：具有總線緩沖器，便于隔離更換

2.13DVI ：DVI接口一路，可輸出分辨率1280x720碼率30fps的DVI-D高清信號（TFP410）

2.14WIFI+BT：WIFI+BT+FM 三合一模塊通過SDIO擴展WG7310-00模塊（WL1271）

2.15IrDA：紅外傳感器，紅外傳輸（HSDL-3600#017）

2.16電源：外接直流供電12V或者5V供電，5A或者3A供電

2.17電源接口：預留3V、5V、12V電源接口

2.18IIC接口：2 路IIC一路IIC擴展接口

2.19SDIO接口：外擴WIFI和藍牙

2.20SPI接口：2路SPI擴展接口

2.21數碼管和LED點陣：4個數碼管1個16x16點陣

2.22全鍵盤：可擴展本電腦專用鍵盤，通過USB口擴展

2.23矩陣鍵盤：4x5獨立矩陣鍵盤

2.24攝像頭：一路高品質攝像頭OV3640 300W像素，可實現H.264視頻實時編解碼，每秒30幀可用于拍照和視頻通話

2.25SD/MMC：1路高速SD/MMC卡接口

2.26JTAG：1路20PIN ARM JTAG，1路10 PIN FPGA JTAG

2.27溫度傳感器：LM75

2.28USB HOST： 4個USB HOST高速接口，支持USB鼠標、鍵盤、藍牙、U盤、攝像頭和無線網卡。擴展兩級HUB一共7個可用USB（FE1.1）

2.29USB OTG：Mini USB A-B接口一個

2.30AD： 4路AD：3路16bit AD7792、1路8bit ADS1110

2.31按鍵：6個GPIO控制按鍵，預設定功能，用戶可自定義功能，4個固定功能按鍵

2.32EEPROM：16K  （24C16）

2.33撥碼開關：1組（32 位）

2.34電源：外接 12V/ 3A 直流電源，內部帶LDO 穩壓

2.35總線擴展接口：192pin的歐式座擴展，總線，串口，IIC，GPIO等，支持以下可選擴展模塊（選配）：

（1）指紋擴展模塊

（2）IEEE802.15.4 Zigbee擴展模塊

（3）FM模塊

2.36SENSOR MODULE（選配）：

可擴展：6合一傳感器擴展模塊（溫度、濕度、光電傳感器、壓力傳感器、接近開關、光電開關）

3.實驗要求

3.1Win CE實驗

實驗一 搭建WINCE6.0開發環境

實驗二 建立WIN CE6.0平臺并導出SDK

實驗三 WINDOWS CE的燒寫

實驗四 建立宿主機與實驗箱的連接

實驗五 VS2005下的HelloWorld實驗

實驗六 window實驗

實驗七 Dialog對話框?qū)嶒?yàn)

實驗八 蜂鳴器實驗

實驗九 1.8寸液晶屏實驗

實驗十 LEDARY點陣實驗

實驗十一 八段數碼管實驗

實驗十二 LED實驗

實驗十三 DIP撥碼開關實驗

實驗十四 IIC總線-溫度傳感器試驗

實驗十五 IIC總線-EEPROM實驗

實驗十六 AD實驗

實驗十七 RS232通信實驗

實驗十八 RS485通訊實驗

實驗十九 6合一傳感器實驗（需要配備6合一擴展模塊）

實驗二十 攝像頭采集實驗

實驗二十一 矩陣鍵盤實驗

實驗二十二 SIXKEY中斷實驗

實驗二十三 指紋實驗（需要配備指紋模塊）

實驗二十四 Zigbee實驗（需要配備Zigbee模塊）

3.2LINUX實驗

實驗一 安裝VMware Workstation軟件

實驗二 安裝UBUNTU操作系統

實驗三 建立主機交叉編譯開發環境

實驗四 安裝和配置minicom

實驗五 配置超級終端

實驗六 配置NFS服務

實驗七 配置TFTP

實驗八 編譯x-loader

實驗九 編譯U-Boot

實驗十 編譯KERNEL

實驗十一 編譯POMAP

實驗十二 部署文件系統

實驗十三 連接目標板

實驗十四 格式化SD卡

實驗十五 通過SD卡啟動系統

實驗十六 通過SD卡燒寫鏡像到NAND FLASH

實驗十七 通過TFTP燒寫鏡像到NAND FLASH

實驗十八 通過NFS啟動

實驗十九 簡單的程序

實驗二十 HelloWorld實驗

實驗二十一 GPIO實驗SWITCH

實驗二十二 IIC實驗（讀寫EEPROM）

實驗二十三 SPI實驗（AD7792）

實驗二十四 LED點陣實驗

實驗二十五 數碼管實驗

實驗二十六 LED實驗

實驗二十七 DSP實驗

實驗二十八 按鍵中斷實驗

實驗二十九 觸摸屏實驗

實驗三十   QT實驗

3.3Android實驗

實驗一 建立Windows下應用程序開發環境JDK

實驗二 安裝Eclipse

實驗三 安裝和配置ADT和Android SDK

實驗四 Android模擬器操作

實驗五 Android Hello應用程序開發

實驗六 安裝VMware Workstation虛擬機軟件

實驗八 在虛擬機中安裝Ubuntu系統

實驗九 建立主機開發環境

實驗十 安裝JDK1.5

實驗十一 配置minicom

實驗十二 配置超級終端

實驗十二 配置TFTP

實驗十三 編譯U-boot

實驗十四 編譯x-loader

實驗十五 編譯LINUX內核

實驗十六 編譯Android制作文件系統

實驗十七 SD方式啟動

實驗十八 Android應用程序技術支持與服務

提供硬件原理圖、硬件PCB圖、軟件設計資源。
