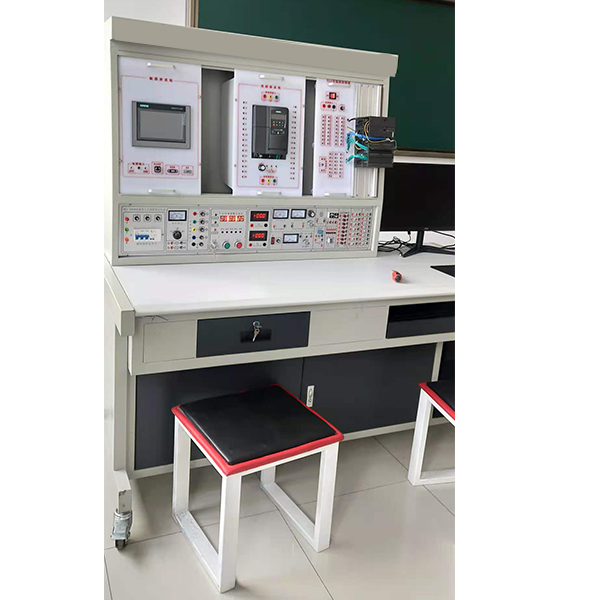

中人ZRPLC-02西門子1500PLC實驗臺

一、產品概述

可編程控制器實訓裝置集可編程邏輯控制器、編程軟件、模擬控制實驗掛箱、實物等于一體，可直觀地進行plc的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。能完成多個電氣控制實驗。

本實訓裝置適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》等的實訓教學。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

二、特點：

1、裝置采用組件式結構，更換實驗模塊便捷，如需要擴展功能或開發新實驗，只需添加實驗模塊掛箱即可，永不淘汰。

2、采用西門子可編程序控制器，采用模塊化設計，可根據不同的需要組成不同的控制系統。

3、PLC主機的網絡教學實驗：配有RS485網絡通信（也可選擇CC-Link通信，價格另議），教師端電腦（主站）分別跟PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一臺PLC主機（主站）跟PLC主機（從站）進行直接通信實驗（即進行N：N通信）。

三、技術性能

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、整機功耗：≤1.0 kVA；

4、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的材料。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

5、外形尺寸：1600mm×730mm×1700mm

6、虛擬多用表參數：

交流電壓量程檔位分：10、50、250、1000

直流電壓檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢測功能：垂直角度±15°距離1-30cm

三極管測量孔

四、基本配置

1、電源模塊：三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有保險絲保護，控制屏的供電由漏電保護開關和啟停開關控制；提供三相相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、直流電壓：24V、+5V輸出，0～±10V可調輸出；直流電流：4～50mA可調輸出；

3、實訓桌：實訓桌為鋁木結構，桌面為防火、防水、耐磨高密度板；柜體設有抽屜，用于放置工具及資料，電腦桌聯體設計。

4、定時器兼報警記錄儀指示燈；選擇開關和蜂鳴器及繼電器單元；電壓表量程0～30V、精度0.5級；電流表量程0～30mA、精度0.5級；

5、主機實訓組件：CPU 1511C-1 PN,175 KB程序，1 MB數據;60 ns;集成2xPN接口;集成16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz。

6、實驗凳：凳面進口PP注塑成型，顏色為灰白色；中管選用直徑50mm，壁厚1.2mm圓管；裝飾套為ABS注塑成型。

7、三相異步電動機：380V/180W；轉速：1400r/min

8、附件：每個設備應備有實驗指導書。

9、PLC實訓組件：四路搶答器控制、交通信號燈自動控制、四層電梯控制、自動售貨機控制、機械手自動控制、液體混合裝置自動控制、自動洗衣機控制、天塔之光、四級傳送帶控制、郵件分揀控制。

10、變頻器：采用V20-0.75kw

11、觸摸屏：采用TPC7062KT

12、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

13、虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

五、實訓項目

1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗

3．跳轉、分支功能實驗

4．移位寄存器實驗

5．數據處理功能實驗

6．微分、位操作實驗

7.四路搶答器控制實驗

8.交通信號燈自動控制實驗

9.四層電梯控制實驗

10.自動售貨機控制實驗

11.機械手自動控制實驗

12.液體混合裝置自動控制實驗

13.自動洗衣機控制實驗

14.天塔之光實驗

15.四級傳送帶控制實驗

16.郵件分揀控制實驗

17.三相鼠籠式異步電動機點動控制和自鎖控制(實物)

18.三相鼠籠式異步電動機聯動正反轉控制(實物)

19.三相鼠籠式異步電動機帶延時正反轉控制(實物)

20.三相鼠籠式異步電動機Y/△轉換起動控制(實物)

（二）PLC、變頻調速、觸摸屏綜合部分

1、變頻器功能參數設置與操作

2、變頻器報警與保護功能

3、外部端子點動控制

4、變頻器控制電機正反轉

5、多段速度選擇變頻調速

6、變頻器無級調速

7、基于外部模擬量（電壓/電流）控制方式的變頻調速

8、瞬時停電啟動控制

9、PID變頻調速控制

10、PLC控制變頻器外部端子的電機正反轉

11、PLC控制變頻器外部端子的電機運行時間控制

12、基于PLC數字量控制方式的多段調速

13、基于PLC數字量控制變頻開環調速

14、基于PLC通信方式的的變頻器開環調速

15、變頻器恒壓供水系統的模擬

16.基于觸摸屏控制方式的基本指令編程練習

17.基于觸摸屏控制方式的LED控制

18.PLC、觸摸屏與變頻器通信控制

六、配置清單
