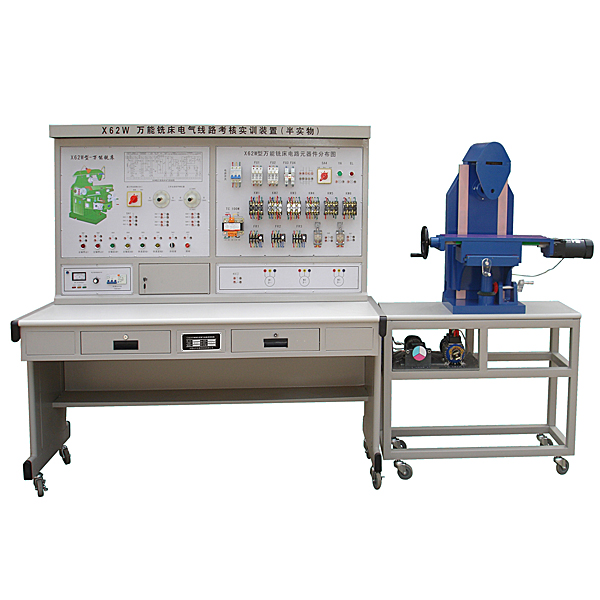

中人ZRJC-WX萬能銑床電氣實訓臺（半實物）

是在原“ZRBS-X62W型萬能銑床電氣技能實訓考核裝置”的基礎上進行改造升級，它增加了X62W型萬能銑床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點

1、X62W型萬能銑床半實物仿真模型是參照實際X62W型萬能銑床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的操作，能實現X62W型萬能銑床各種運動，它包括：主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行，極限位置的限位保護；

3、機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；

4、半實物模型上所有電機的電壓等級與實際的機床是完全相同；

5、半實物機床的床身采用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6、半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8、控制屏的故障箱內設有32個開關，通過撥動故障開關可設置相應的故障點。

二、技術性能

1、輸入電源：三相四線（～380V±10%  50Hz）

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<4000m

3、裝置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

三、裝置的基本裝備

1、電源控制面板

（1）交流電源（帶有漏電保護措施）

  提供三相交流電源（380V）

（2）人身安全保護體系

  屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。

  屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

2、主令控制及圖示板

  面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。

  面板上印有X62W萬能銑床立體示意圖，可以很直觀地看出X62W萬能銑床的外形輪廓。

3、元器件安裝板

  面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。

4、故障開關箱。

設有32個開關，其中1到29用于故障設置；30到32三個開關保留。

5、實驗桌

  實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。

6、半實物模型桌子尺寸：1268mm ×723mm ×798mm

7、X62W萬能銑床模型尺寸：700mm ×550mm ×550mm

8、工作臺縱向移動行程：130mm

9、工作臺垂直移動行程：30 mm

10、工作臺橫向移動行程：50 mm
11、虛擬仿真系統

1.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

2.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

3、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.plc控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

四、設備配置

四、實訓項目與目的

1、熟悉常用低壓電器的機構、原理

2、通過觀察機床模型的運動，了解機床的實際運動

3、了解機床電器控制的原理及各種保護裝置

4、掌握機床中常見故障的排除方法

五、故障點設置一覽表
