中人ZRCLG-SJ機械設計基礎陳列柜（觸控語音解說，精制鋁模型）

一、概述：
機械設計基礎教學陳列柜是根據教育部高職高專規劃教材設計的電化教學設備。演示形象逼真，運行可靠，制作工藝美觀，使用本陳列柜可提高教學效果，是一套現代化機械課程教學實驗室設備。
二、技術規格：

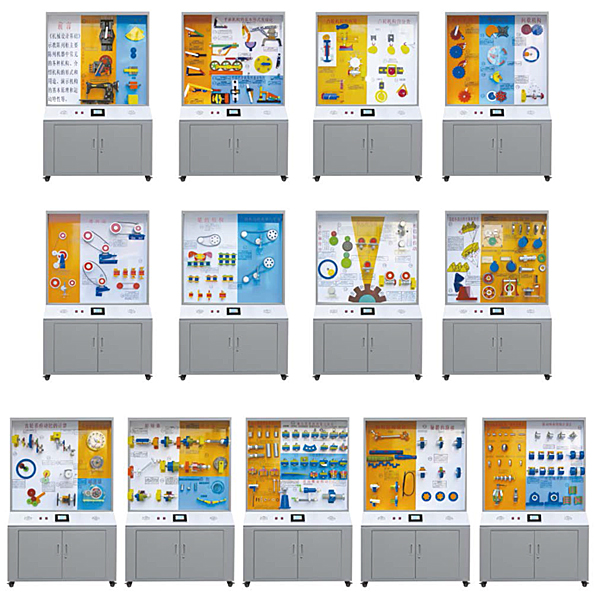

1、本陳列柜共分十三個單體陳列柜組成，每個柜子均配有觸摸屏同步語音解說系統，陳列柜體外形尺寸：1200×530×1900mm（長×寬×高）
2、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示。控制采用液晶觸摸屏控制和遙控控制自動運行講解、可循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
3、柜體采用SPCC冷扎板焊接（或鋁木結構）而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列面板為超豪華鋁塑夾層板，承載性好。板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
4、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動，符合人機工程要求。
5、模型材料主要采用鋁錠經數控機床加工精制而成，不得采用翻砂工藝粗制模型。模型可運轉。
6、虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分數以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。
機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、《機械設計基礎》示教陳列柜，各柜內容如下:

序號和名稱	柜內模型內容
第1柜、 機器的組成及特征	單缸內燃機、顎式破碎機、縫紉機、運動副(5件)
第2柜、 平面連桿機構	五桿鉸鏈機構、曲柄滑塊機構、鉸鏈四桿機構、大篩機構、曲柄搖桿機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導桿機構、曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、有急回特性的機構、夾緊機構
第3柜、 凸輪機構	內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、不同鎖合方式的凸輪w、不同鎖合方式的凸輪b、不同鎖合方式的凸輪c、不同鎖合方式的凸輪e、不同鎖合方式的凸輪f
第4柜、 間歇運動機構	矩形齒雙向棘輪機構、棘輪機構、鉤頭雙動式棘爪、直頭雙動式棘爪、槽輪機構、空間槽輪機構、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構
第5柜、 帶傳動	同步帶、張緊輪裝置a、張緊輪裝置b、帶的定期張緊裝置(滑道式)、帶的定期張緊裝置(擺架式)、帶的自動張緊裝置、V帶輪的結構(4件)
第6柜、 鏈傳動	鏈傳動、齒形鏈、雙排滾子鏈、滾子鏈、滾子鏈接頭型式(3件)、鏈輪結構、鏈傳動的張緊(2件)
第7柜、 齒輪的傳動	內齒圈傳動、齒輪齒條傳動、圓錐齒輪傳動、雙曲線圓錐齒輪傳動、斜齒圓錐齒輪傳動、螺旋齒輪傳動、斜齒輪齒條傳動、蝸輪蝸桿傳動、弧面蝸輪蝸桿傳動、正齒輪傳動、斜齒輪傳動、人字齒輪傳動
第8柜、 齒輪的基本性質	齒輪各部分名稱(3件)、斜齒條的壓力角、漸開線的形成、輪齒折斷 a、b、齒面點蝕、齒面膠合、齒面磨損、漸開線曲面形成(2件)、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸(2件)、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪、仿形切制齒輪、展成法切制齒輪
第9柜、 齒輪系	定軸齒輪系(2件)、平面行星齒輪系 a、b、空間行星齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器、行星減速器中的齒輪系
第10柜、 其它常用零件、部件	套筒聯軸器、凸緣聯軸器、多片式摩擦離合器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、雙萬向聯軸器、牙嵌式安全離合器、滾柱式超越離合器、板彈簧
第11柜、 螺紋聯接和螺旋傳動	螺紋的牙型(三角、矩形、梯形、鋸齒形)、螺紋的旋向(左旋、右旋)、螺紋的線數、螺距和導程(單向右旋、雙線左旋)、螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘聯接(a、b)、彈簧墊圈、對傾螺母 尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母用帶翅墊片、柔性螺栓(2件)、止動墊片、沖點法防松、粘合法防松、永久防松、串聯聯鋼絲、用減載銷、用減載套筒、用減載鍵、螺栓承受偏心載荷(a、b、c)、凸臺沉頭座的應用(a、b)、斜面墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布(a)、螺母下裝彈性元件、金屬墊片和密封環密封(a、b)、螺旋千斤頂、機床刀架進給機構、插管式外循環滾動螺旋
第12柜、 軸和軸轂聯接	傳動軸、光軸、階梯軸、空心軸、曲軸、圓螺母定位、彈性擋圈固定、堅定螺釘固定、壓板軸端固定裝置、平鍵聯接、導向平鍵聯接、滑鍵聯接、楔鍵聯接、切向鍵聯接、半圓鍵聯接、花鍵聯接(3件)、內圈軸向固定的常用方法(4件)、外圈軸向鎖緊方法(8件)、全固式支承、固游式支承、整體式徑滑動軸承、剖分式往向滑動軸承、油孔、油溝(3件)、軸承內圈的拆卸、冷壓法裝軸承、滾動體的種類(6件)、整體式齒輪（2件）
第13柜、 軸承	滾動體的種類、調心球軸承、調心滾子軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑系列、內圈軸向固定的常用方法4種、外圈軸向鎖緊方法8種、全固定式支承、固游式支承、整體式徑向滑動軸承、部分式徑向滑動軸承、油孔、油溝。

注：柜上玻璃屬易碎品，由需方單位自配；
