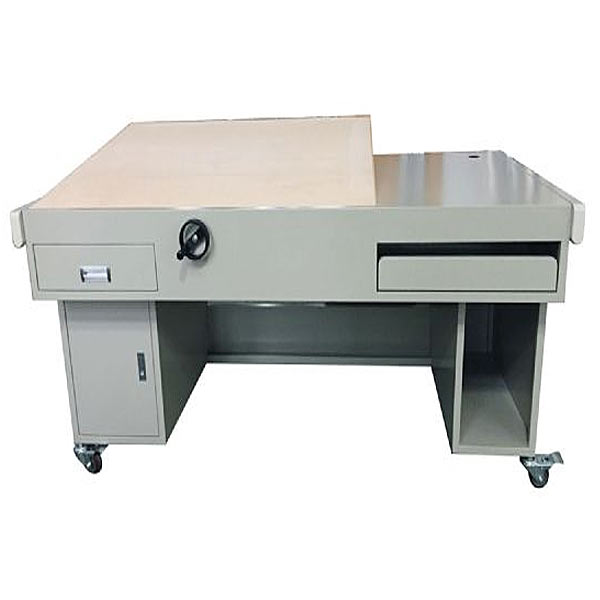

規格(L×W×H)：1800×970×800mm
技術結構參數：
1）整體采用鋼板架結構：
配置繪圖桌面，電腦顯示平臺、主機柜、儲物柜、工具抽和鍵盤抽等；
2）左、右桌面基材：
左側主桌面采用滿足國優的標準零號(1200×900×20mm厚）東北椴木加厚繪圖專用板，桌面下雙側采用繪圖專用手?jǐn)Q傾角調節機構，保證桌面平整、同步控制調節傾斜度調節0-70°，靠身邊為手搖擰手柄，方便可靠；右側桌面為電腦顯示屏操作臺，放置電腦操作和放置文具書籍等；
3）多個儲物空間：
桌面下部左、右配置工具抽和鍵盤抽，滿足日常教學繪圖和電腦操作的需要；桌體左側配置帶門儲物柜，右側配置開放式主機柜，方便放置工具和主機等；
4）穩定性調節腳墊：底部采用塑膠木水平調整螺絲腳墊或者萬向輪，可防滑、防噪音，具有調節功能，保證桌面穩定和結構的堅固。
主材規格及表面處理：
1）繪圖桌體支架采用優質鋼矩管材料（30×60×1.0mm）和0.8mm以上的鋼板材料；所有桌體結構或者部件鋼材均為國標產品，焊接部位必須采用二氧化碳保護焊接工藝，滿焊，焊點牢固、平滑、美觀，無氣泡、毛刺和漏焊、假焊現象，具備耐磨抗刮花性能；全部采用靜電均勻噴塑（顏色為淡淺灰色），噴塑前應進行完整的除油、除銹、酸洗磷化處理，確保不出現噴塑剝落、反銹現象。
2）桌面基材采用滿足國優的東北椴木加厚專業繪圖板（1200×900×20mm厚），具有耐用不易變形的性能；電腦顯示屏輔桌面（600×900×18mm）均采用環保E1級三聚氰胺桌面板，采用高頻熱壓一次成型，握釘力強，不易膨脹，不易變形，牢固耐用。采用1.5mm以上優質PVC加進口熱溶膠全自動機械封邊機封邊，邊沿整齊平滑，層紋清楚。
3）機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，可布置到云服務器端，也可在本地環境使用，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR虛擬現實漫游版本方便用戶拓展為VR實驗，VR設備不需提供。
4）教師桌配置
（1）1200cm丁字尺
（2）120×90cm零號圖板
（3）精密繪圖儀器（12件一套）
（4）高亮度書寫投影（1臺）
（5）投影薄膜（一盒）
（6）銀幕（一幅）
（7）滑動轉椅（一張）
（8）25cm曲線板
（9）30cm多用斜角三角板
（10）美工刀
（11）三棱比例尺
（12）多功能模板
（13）圓弧模板
（14）不銹鋼多用擦圖片
（15）畫圓模板
（16）繪圖鉛筆（5支一套
（17）速成制圖小模型（55件一套）
（18）81a繪圖筆
活動轉椅
規格：坐寬49cm×坐深49cm×高42-50cm
采用優質五星鋼制電鍍腳或者黑色高強度塑料腳，落地為優質靜音PU結構滑輪，不傷地板承重耐壓強；采用高強度尼龍材質靠背框和扶手，抗壓性強，橫梁加固，靠背為優質高彈性舒適透氣網布面料，舒適耐用，座椅上下高低升降調節45-50cm，可360度自由旋轉。
