簡要描述：

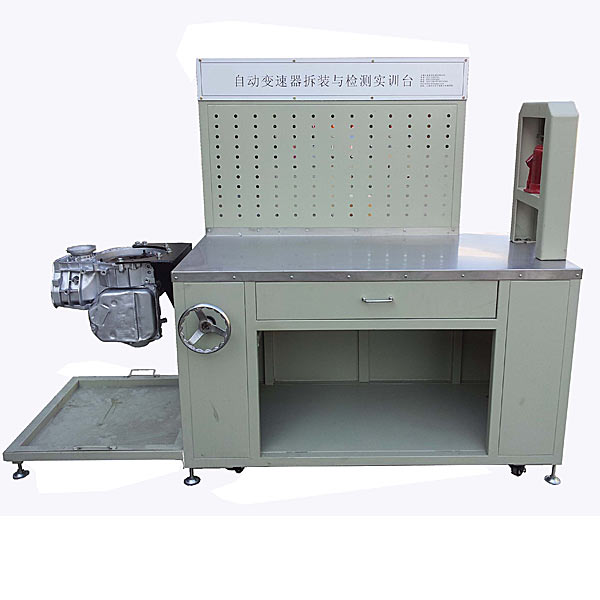

自動變速器拆裝與檢測實訓裝置,變速器拆裝實訓臺網孔板安裝在實訓臺正前方，配備有專用掛鉤，配專用工具，便于掛置自動變速箱元器件與專用工具使用；實訓臺右側安裝有2T手動壓床。
一、產品簡介
設備滿足“全國職業院校技能大賽” “汽車自動變速器拆裝與檢測”項目比賽要求，可對自動變速器進行拆卸與裝配技能的實訓考核。
二、功能特點
1.材 質：
該設備整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面經噴涂工藝處理，臺面采用304不銹鋼制作。
2.結 構：
該設備主要由實訓臺、網孔板、2T手動壓床與隱藏式減速翻轉機構組成。
網孔板安裝在實訓臺正前方，配備有專用掛鉤，配專用工具，便于掛置自動變速箱元器件與專用工具使用；實訓臺右側安裝有2T手動壓床，用于變速箱軸承拆裝作業；實訓臺正面上部設有抽屜，用于放置專用測量工具，下部為元器件存放柜；實訓臺左側設有隱藏式減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配；設置有活動式接油盤。
3.該設備配備大眾01M自動變速器總成(帶電子閥線束，易于拆裝)，并裝在專用隱藏式減速翻轉翻轉架上。
4.實訓臺底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。
5.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、基本配置(每臺)
|
序號 |
品目名稱 |
技術參數 |
單位 |
數量 |
|
1 |
實訓臺(帶自鎖腳輪與固定調節螺栓) |
1400×750×800mm漆面采用噴涂技術（配兩個抽屜） |
臺 |
1 |
|
2 |
網孔板，掛鉤20個 |
1400×40×800mm(，配備有專用掛鉤5種規格，每種4個 |
套 |
1 |
|
3 |
壓床 |
2T（裝在臺架上）帶搖桿 |
臺 |
1 |
|
4 |
自動變速器總成 |
大眾01M(CLK)，帶電子閥線束，帶傳感器兩個，檔位開關一個 |
套 |
1 |
|
5 |
接油盆 |
750×550×35mm(長×寬×深) |
個 |
1 |
|
6 |
配套專用拆裝工具 |
14件/套； |
套 |
1 |
|
8 |
配套常用測量工具 |
6件/套； |
套 |
1 |
|
9 |
配桌面螺絲盤一個 |
不銹鋼制作 |
個 |
1 |
|
10 |
配套維修手冊，視頻光盤 |
01M |
套 |
1 |
常見問題：
1、如果我要購買自動變速器拆裝與檢測實訓裝置,變速器拆裝實訓臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的自動變速器拆裝與檢測實訓裝置,變速器拆裝實訓臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開自動變速器拆裝與檢測實訓裝置,變速器拆裝實訓臺的發票，您需要提供開票資料。
3、你們的自動變速器拆裝與檢測實訓裝置,變速器拆裝實訓臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
