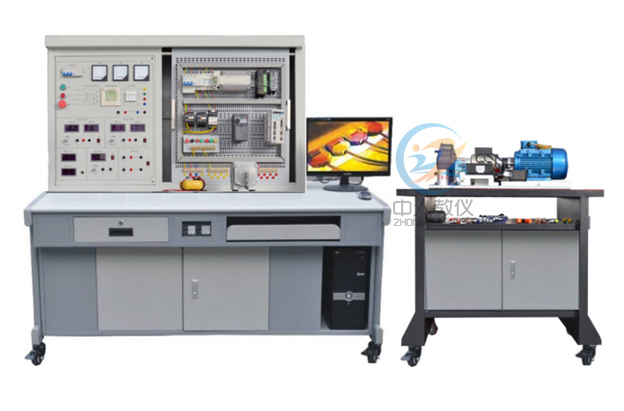

ZRDQ-ZY電機裝配與運行檢測實訓考核裝置
一、 概述
電機控制實驗臺是一種新型的電機實驗臺，同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段，更直觀地反應了電機控制的過程，強化了多種電機制作和電氣控制（拖動）方式，是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。
二、 裝置特點
1、安全性強：各電源輸出、各測量儀表均有可靠的保護功能，具有完善、可靠的人身安全保護體系。2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合。
3、科學性強：采用高精度智能化數據測量，實驗儀表采用指針式、數字式等多種形式，測量數據精度高。還可以利用計算機與其聯網，通過組態軟件在計算機組態，完成對實驗裝置的遠程監控。
4、綜合性強：同時提供多種交流與直流電機，在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房，安裝方便靈活。
5、配套性強：從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全，儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。
三、 技術性能
1、 輸入電源：三相四線（或三相五線）～380V±10% 50Hz2、 整機功率：≤1 KVA
3、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
4、、外形尺寸：展開：1850mm×700mm×1650mm（長×寬×高）
5、、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、 結構功能特點
實訓裝置臺采用電源控制及采集
（一） 電源控制操作箱
采用抽屜式結構，平時可推進藏于實訓裝置內，電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分
1、交流電源保護裝置
（1）三相四線電源經漏電保護器和短路保護裝置，由接觸器通過起、停按鈕進行操作，輸出到面板的安全連接插座
（2）短路保護采用專利技術，當面板U、V、W輸出出現短路現象，保護裝置將斷開接觸器，并發出聲光報警。故障排除復位后方可重新啟動
2、交流電源
（1）三相可調交流電源，通過6KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V。可調交流電源輸出處設有過流保護。
（2）輸出三相交流220V專用電源，供外部設備使用。
3、直流電源
（1）提供兩路可調直流電源為DC 30~220V/2A，并帶過載、短路保護功能；配有專用數顯表對輸出電壓電流進行顯示。
（2）5V/2A、24V/6A穩壓直流電源各一組，還有短路保護功能。
（3）0-1A穩流電源一組，用于對磁粉制動器控制。
4、測量儀表
（1）智能數字多功能交流儀表（一只）
液晶顯示，多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數，如三相電壓電流、有功功率、無功功率、頻率功率因素數等，具有顯示直觀，精度高，穩定性好，抗震動等優點。功率表精度為0.5級，電壓、電流量程分別為450V、15A。
（2）指針式交流電流表（三只）：量程0-10A用于監視三相可調電源電流。
（3）數顯直流電壓表（兩只）：量程0-300V，分別監視直流可調電源（一）（二）輸出電壓。
（4）數顯直流電流表（兩只）：量程0-2A，分別監視直流可調電源（一）（二）輸出電流。
（5）數顯直流電流表（一只）：量程0-1A,用于監視穩流源輸出值。
（5）數顯轉速表（一只）：量程0-9999r/min，顯示轉速傳感器測量的轉速值
（6）數顯轉矩表一只（一只）：量程20N.M，用于顯示轉矩傳感器測量值
（二） 電機機械載體
電機機械載體是采用鋼結構，由原動電機通過彈性聯軸器、傳動軸等不同的連接機構與扭矩傳感器對接，通過磁粉制動器對原動機進行加載。主包含以下部件：
無刷直流電動機500W、他勵直流電動機123W、磁粉制動器20Nm、動態扭矩傳感器20Nm、三相鼠籠式異步電動機370W、兩相步進電機、伺服電機SGDV-2R8A01
（三） 安裝工具與輔助器材
包括工具箱、一字螺絲刀、十字螺絲刀、自動剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌C45、絕緣墊等。
（四） 電機控制器件
包括直流無刷電機控制板、變頻器0.75KW、觸摸屏6AV6 648-0BC11-3AX0、可編程控制器 FX3U-32MT/ES-A、擴展模塊 FX2N-16EYR、步進電機驅動器2M530、伺服驅動器 SGDV-2R8A01A、無刷直流電機驅動器BL-2203C、3P空氣開關6A、熔斷器3P、交流接觸器CJX2-0910 220V、熱繼電器、輔助觸頭組F4-22、輔助觸頭組F5-T2
輔助觸頭組F5-D2
五、 基本實訓功列舉
1) 三相電流的測量；2) 電力綜合顯示儀表的使用；
3) 轉速表、轉矩表的使用；
4) 三相異步電動機直接起動、停車的控制電路連接；
5) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
6) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
7) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
8) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
9) 直流他勵電動機的啟停控制控制
10) 直流他勵電動機的正反轉控制；
11) 步進電機的控制；
12) 步進驅動器的參數設置；
13) 步進電機的PLC開環控制；
14) 交流伺服電機的控制；
15) 交流伺服驅動器的參數設置；
16) 交流伺服電機的PLC半閉環控制；
17) 無刷直流電機驅動器參數設置；
18) 無刷直流電機的控制；
19) 速度傳感器的使用
20) 扭矩傳感器的使用
21) 磁粉制動器的使用
22) 變頻器面板功能參數設置和操作實訓；
23) 變頻器對電機點動控制、啟停控制；
24) 電機轉速多段控制；
25) 工頻、變頻切換控制；
26) 基于模擬量控制的電機開環調速；
27) 基于面板操作的電機開環調速；
28) 變頻器的保護和報警功能實訓；
29) 基于PLC的變頻器開環調速；
30) PLC控制電機順序啟動；
31) PLC控制三相異步電動機Y-△啟動電路；
32) 觸摸屏的參數設置；
33) 觸摸屏的編程；
34) 觸摸屏、PLC、變頻器的綜合實訓；
35) 各電動機的轉速、力矩、功率測量與控制；
36) 電機空載性能測試；
37) 電機機械特性測試；
38) 電機工作特性測試；
39) 電機堵轉性能測試
40) 電機機械裝調實訓；
41) 電機特性曲線繪制
六、 設備配置
| 序號 | 名稱 | 規格及參考型號 | 數量 |
| 1. | 電機裝配與運行檢測實訓裝置 | 1臺 | |
| 2. | 電機裝配與運行檢測實訓裝置機械載體 | 1套 | |
| 3. | 三相異步電動機 | YS7124 | 1臺 |
| 4. | 磁粉制動器 | 20Nm | 1臺 |
| 5. | 動態扭矩傳感器 | 20Nm | 1臺 |
| 6. | 步進電機 | 2S56Q-02976 | 1臺 |
| 7. | 伺服電機 | SGDV-2R8A01 | 1臺 |
| 8. | 無刷直流電機 | 92BL-5015H1-LK-B | 1臺 |
| 9. | 直流他勵電動機 | 110SZ02A1 | 1臺 |
| 10. | 按鈕指示燈單元 | 1塊 | |
| 11. | 變頻器 | V100 | 1只 |
| 12. | 觸摸屏 | 6AV6 648-0BC11-3AX0 | 1臺 |
| 13. | 可編程控制器 | FX3U-32MT/ES-A | 1只 |
| 14. | 擴展模塊 | FX2N-16EYR | 1只 |
| 15. | 步進電機驅動器 | 2M530 V4.3 | 1只 |
| 16. | 伺服驅動器 | SGDV-2R8A01A | 1只 |
| 17. | 無刷直流電機驅動器 | BL-2203C | 1只 |
| 18. | 空氣開關3P | 6A 3P | 1只 |
| 19. | 熔斷器 | RT18-32 3P | 2只 |
| 20. | 熔斷器芯 | R015 6A | 6只 |
| 21. | 交流接觸器 | CJX2-0910 220V | 4只 |
| 22. | 熱繼電器 | JR36-20 1.5-2.4A | 1只 |
| 23. | 輔助觸頭組 | F4-22 | 3只 |
| 24. | 輔助觸頭組 | F5-T2 0.1S-30S | 1只 |
| 25. | 輔助觸頭組 | F5-D2 0.1S-30S | 1只 |
| 26. | 接線端子 | TB-1512 | 6只 |
| 27. | 工具箱 | 1只 | |
| 28. | 一字螺絲刀 | 3×7.5mm | 1把 |
| 29. | 十字螺絲刀 | 3寸 | 1把 |
| 30. | 一字螺絲刀 | 1把 | |
| 31. | 十字螺絲刀 | 3×7.5mm | 1把 |
| 32. | 自動剝線鉗 | 1把 | |
| 33. | 斜口鉗 | 1把 | |
| 34. | 尖嘴鉗 | 6寸 | 1把 |
| 35. | 壓線鉗 | HS-06WF | 1把 |
| 36. | 壓線鉗 | HS-30J | 1把 |
| 37. | 插針 | QE1008 | 1000只 |
| 38. | 冷壓插子 | SV 1.25-4 | 100只 |
| 39. | 游標卡尺 | 0-150mm | 1把 |
| 40. | 橡皮錘 | 1把 | |
| 41. | 兆歐表 | ZC25-4 | 1只 |
| 42. | 鋼角尺 | 1把 | |
| 43. | 內六角扳手 | BM-C9 | 1套 |
| 44. | 銼刀(扁銼) | 8寸 | 1把 |
| 45. | 鋼直尺 | 300mm | 1把 |
| 46. | 開口扳手（呆扳手） | 18-21 | 1把 |
| 47. | 活扳手 | 200*24 8" | 1把 |
| 48. | 導軌C45 | C45 20cm | 3條 |
| 49. | 銅棒 | 32X160mm | 1只 |
| 50. | 臺虎鉗 | QT-100 | 1臺 |
