機床電氣實訓考核裝置
機床電氣實訓考核裝置,機床電氣考核實驗臺還可用作職業技能鑒定部門電工上崗操作證，維修工種初級、中級技術等級鑒定的考核。咨詢熱線13122891392 ...
訂購熱線：021-66581511
中人教儀廠是專業生產機床電氣實訓考核裝置，機床電氣考核實驗臺_智能考核及配件的廠家,生產的機床電氣實訓考核裝置，機床電氣考核實驗臺_智能考核品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：機床電氣實訓考核裝置

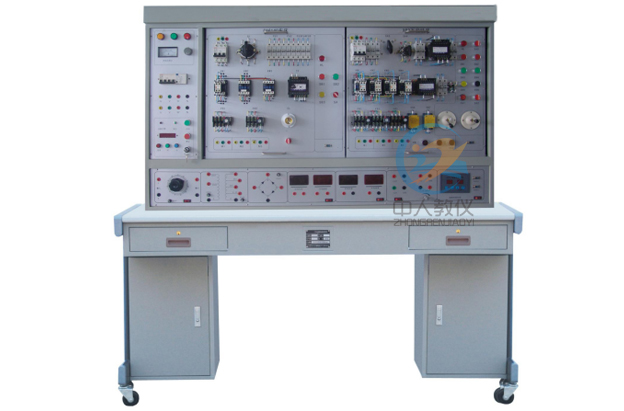

ZRJCQ-3機床電氣實訓考核裝置
一、概述
機床電氣考核實驗臺適合高等職業學校和中等職業學校機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和《電機與電氣控制》、《電機與拖動》、《電機與變壓器》、《機電設備維修》、《電氣設備維修》、《機床控制電路》、《可編程控制器技術》、《PLC及其應用》等課程的教學與實訓，非電類專業的《電工技術》或選修課程電機與電氣控制》、《電機與拖動》、《機電設備維修》、《電氣設備維修》、《機床控制電路》的教學與實訓；也適合技工學校維修電工專業、安裝電工專業和社會電工培訓班的教學與實訓。本裝置還可用作職業技能鑒定部門電工上崗操作證，電氣設備安裝和電氣設備維修工種初級、中級技術等級鑒定的考核設備。電氣設備安裝和電氣設備維修高級、技師技術等級的編程控制技術和變頻調速技術的培訓和考核，也可應用KXD-Ⅱ型高級維修電工實訓考核裝置。
該裝置為學生形成的電工技能，掌握電氣設備安裝與維修的專業知識和技能、掌握工作過程知識，形成電氣職業崗位的職業能力，提供良好的條件。
二、特點
高級維修電工實訓考核裝置采用模塊掛板組合模式，可以根據教學和實訓的需要選擇使用。模塊掛板多，涉及的實驗實訓項目多，選擇范圍廣，靈活性大。選用元件與生產、生活中實際使用的元件一樣，訓練項目由簡單到復雜，由單一到綜合，學生學習的專業知識面廣，得到的技能訓練全面，掌握的專業知識和技能牢固。
三、技術參數
1、工作電源：三相五線 AC 380 V/220V 50 Hz；2、外形尺寸： 1600×750×1630；
3、容 量：≤1.5 kVA。
4、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國家標準。
四、配置清單
表一、維修電工實訓考核裝置的總體配置表| 序號 | 名稱 | 單位 | 數量 | 備注 | |
| 1 | 維修電工實訓考核臺架 | 臺 | 1 |
外形尺寸：1600 mm× 750 mm× 1630mm； 實驗桌：采用鋼木結構 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； 實 驗 屏：用于掛置實訓單元掛板、智能化考核裝置 具體配置詳見 表三、維修電工實訓考核臺架詳細說明表 |
|
| 2 | 實訓單元掛板 | 套 | 1 |
配維修電工實訓單元掛板中（1~5 ）五 種 各1塊 詳見表二、維修電工實訓單元掛板說明； |
|
| 3 | 實訓電機 | 套 | 1 | R-1# | 三相鼠籠式電動機380V/Y |
| R-2# | 三相鼠籠式電動機380V/Y（帶速度繼電器） | ||||
| R-3# | 雙速異步電動機380V/Y/△ | ||||
| R-4# | 三相鼠籠式電動機380V/△ | ||||
| 4 | 電工連線 | 套 | 1 |
20根：長1000mm 黃6條、綠6條、紅6條、藍2條； 20根：長600mm 黃4條、綠4條、紅4條、藍2條、黑6。 |
|
| 5 | 國標線 | 條 | 2 | ||
| 6 |
維修電工 電力拖動仿真軟件 |
套 | 1 | 可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能 | |
| 7 | 常用工具 | 套 | 1 | 一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把;壓線鉗1把(HS-06WF); | |
| 8 | 輔助材料 | 套 | 1 | 全室布線 | |
| 9 | 實驗說明書 | 套 | 1 | 指導學生實訓 | |
| 序號 | 單元掛板名稱 | 單元掛板配置 | 單元掛板功能說明 |
| 1 | 實訓單元掛板 | 漏電保護開關、熔斷器、時間繼電器（電子式）、指示燈、按鈕開關、接線端子排 | 該單元掛板為實訓電路提供電源總開關，指令開關，電路的短路保護和電路運行的指示信號。 |
| 2 | 實訓單元掛板 | 交流接觸器、熱繼電器、時間繼電器、信號指示燈、接線端子排 | 該單元掛板與掛板1配套使用，可完成電動機轉動方向、降壓啟動、電氣制動等基本控制電路和由自鎖、聯鎖、行程、控制、時間等控制原則與過載、過電壓、欠電壓、零壓等保護組成的電動機控制電路連接實訓。也可完成電工上崗、初級、中級考核有關電動機控制電路連接的實訓和考核。 |
| 3 | 機床電氣掛板 | C650-2普通車床電氣控制線路 | 讓學生掌握C650-2型車床的電氣工作原理以及其排故的技能。 |
| 4 | 機床電氣掛板 | M7120平面磨床電氣控制線路 | 讓學生掌握M71200型車床的電氣工作原理以及其排故的技能。 |
| 5 | 機床電氣掛板 | M7130K平面磨床電氣控制線路 | 讓學生掌握M7130型車床的電氣工作原理以及其排故的技能。 |
| 機床電氣掛板 | M1432A萬能外圓磨床電氣控制線路 | 讓學生掌握M1432A型車床的電氣工作原理以及其排故的技能。 | |
| 機床電氣掛板 | Z3050搖臂鉆床電氣控制線路 | 讓學生掌握Z3050型車床的電氣工作原理以及其排故的技能。 | |
| 機床電氣掛板 | Z35搖臂鉆床電氣控制線路 | 讓學生掌握Z35型車床的電氣工作原理以及其排故的技能。 | |
| 6 | 機床電氣掛板 | CA6140型車床電路智能化實訓考核掛板 | 讓學生掌握CA6140型車床的電氣工作原理以及其排故的技能。 |
| 7 | 機床電氣掛板 | X62W型銑床電路智能化實訓考核掛板 | 讓學生掌握X62W型銑床的電氣工作原理以及其排故的技能。 |
| 8 | 機床電氣掛板 | T68型鏜床電路智能化實訓考核掛板 | 讓學生掌握T68型鏜床的電氣工作原理以及其排故的技能。 |
| 9 | 機床電氣掛板 | 電動葫蘆電路智能化實訓考核掛板 | 讓學生掌握電動葫蘆的電氣工作原理以及其排故的技能。 |
| 10 | 機床電氣掛板 | Z3040B搖臂鉆床電氣控制線路 | 讓學生掌握Z3040B型車床的電氣工作原理以及其排故的技能。 |
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 實訓考核臺架 | 套 | 1 |
鋼木結構；尺寸：1600mm×750mm×1630mm； 用于掛置實訓單元掛板、機床智能化實訓考核掛板、智能化實訓考核單元掛板等。 |
| 2 | 數字式直流電壓表 | 個 | 1 | 量程0～300 V；三位半數顯示 |
| 3 | 數字式直流電流表 | 個 | 1 | 量程0～3A；三位半數字顯示 |
| 4 | 數字式交流電壓表 | 個 | 1 | 量程0～450 V；三位半數字顯示 |
| 5 | 數字式交流電流表 | 個 | 1 | 量程0～3A；三位半數字顯示 |
| 6 | 數字式功率因數表 | 個 | 1 | 量程220V/0～3A；三位半數字顯示 |
| 7 | 固定交流電源 | 套 | 1 | （輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；（具有過流保護報警切斷電源，智能化誤操作記錄功能） |
| 8 | 可調交流電源輸出 | 組 | 1 | 0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能） |
| 9 | 直流穩壓電源輸出 | 組 | 1 |
1、0～24 V 可調2 A（ 1組）；注：同時配有1個指針式直流電壓表 （0～30 V）和1個指針式直流電流表（ 0～2A ） （用于顯示直流電源輸出）； 2、+12 V/1.5A 1組； -12V/1.5 A 1組； +5 V/1.5A 1組，（具有過流保護報警切斷電源，智能化誤操作記錄功能）； |
| 10 | 電樞電壓輸出電源 | 組 | 1 | 0～220/1.5A；注：同時配有數字式直流電壓表 0～300 V 1個 （用于顯示直流電源輸出，三位半數字顯示；具有過流保護報警切斷電源，智能化誤操作記錄功能）； |
| 11 | 勵磁電源輸出 | 組 | 1 | 110 V/0.5 A（具有過流保護報警切斷電源，智能化誤操作記錄功能）。 |
| 12 | 實驗管理器 | 套 | 1 | 具有時鐘、定時提醒、定時上電、定時切斷電源功能。 |
| 13 | 誤操作記錄裝置 | 套 | 1 | 誤操作報警、記錄、切斷相應電源功能。 |
| 14 | 安全保護 | 組 | 1 | 漏電保護動作電流≤ 30 mA、緊急停電保護按鈕開關、各組電源具有過流切斷各自電源保護 |
| 15 | 交流電源輸出插孔 | 組 | 1 |
380V電源：插座式一組、接插式一組（三相五線 ） 220V電源：三插式一組、接插式一組 |
五、實驗內容
1．三相異步電動機直接啟動控制2．三相異步電動機接觸器點動控制線路
3．三相異步電動機接觸器自鎖控制線路
4．Y/△Y啟動自動控制線路
5．用倒順開關三相異步電動機正反轉控制
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8．雙速電動機的切換運行控制線路
9．雙重聯鎖的三相異步電動機正反轉控制線路
10．電動葫蘆電氣控制線路
11．C6140普通車床電氣控制線路
12．C650-2普通車床電氣控制線路
13．M7120平面磨床電氣控制線路
14．M7130K平面磨床電氣控制線路
15．M1432A萬能外圓磨床電氣控制線路
16．X62W型萬能銑床電氣控制線路
17．Z3050搖臂鉆床電氣控制線路
18．Z3040B搖臂鉆床電氣控制線路
19．Z35搖臂鉆床電氣控制線路
20．T68臥式鏜床電氣控制線路
