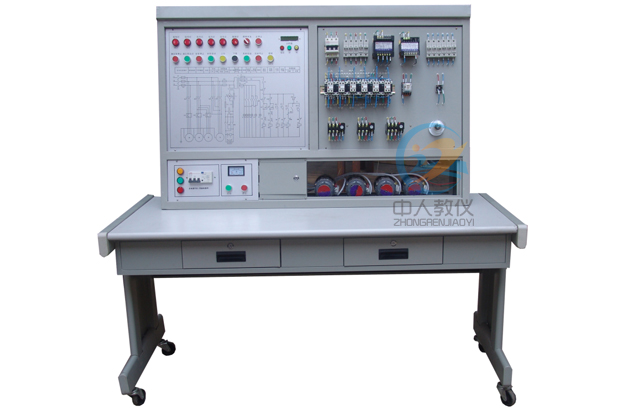

ZRJC-MC平面磨床電氣控制線路實訓臺
M7120平面磨床電氣電路實驗臺是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行機床電氣技能培訓考核的理想教學設備，教學效果顯著。
一、實驗裝置的基本配置：
1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
4、電磁調速異步電動機：實驗臺裝有4臺電磁調速異步電動機
5、故障開關箱：設有11個故障開關。
6、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目及主要內容：
1、學生熟悉常用低壓電器的結構和原理
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3、提高學生的動手能力的技能操作水平。
4、通過對機床故障排除，完成機床常見故障的排除
5、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜2KW
四、實驗臺電器配置清單：
|
代號 |
元件名稱 |
件數 |
用途 |
|
M1 |
液壓泵電動機 |
1 |
液壓泵傳動 |
|
M2 |
砂輪電動機 |
1 |
砂輪傳動 |
|
M3 |
冷卻泵電動機 |
1 |
供給澮液 |
|
M4 |
砂輪升降電動機 |
1 |
砂輪升降傳動 |
|
QS1 |
開關 |
1 |
總開關 |
|
FU1 |
熔斷器 |
1 |
電源保險 |
|
FU2 |
熔斷器 |
1 |
|
|
FU3 |
熔斷器 |
1 |
|
|
FU4 |
熔斷器 |
1 |
|
|
FU5 |
熔斷器 |
1 |
|
|
FU6 |
熔斷器 |
1 |
|
|
FR |
熱繼電器 |
1 |
M1過載保護 |
|
T |
變壓器 |
1 |
整流、降壓、照明電源 |
|
KM1 |
接觸器 |
1 |
控制液壓泵電動機M1 |
|
KM2 |
接觸器 |
1 |
控制砂輪電動機M2 |
|
KM3 |
接觸器 |
1 |
點動控制砂輪升降電動機（上升） |
|
KM4 |
接觸器 |
1 |
點動控制砂輪升降電動機（下降) |
|
KM5 |
接觸器 |
1 |
控制電磁吸盤充磁 |
|
KM6 |
接觸器 |
1 |
點動控制電磁閥去磁 |
|
VC |
硅整流器 |
1 |
整流 |
|
KA |
欠電壓繼電器 |
1 |
欠電壓保護 |
|
FR1 |
熱繼電器 |
1 |
M1過載保護 |
|
FR2 |
熱繼電器 |
1 |
M2過載保護 |
|
FR3 |
熱繼電器 |
1 |
M3過載保護 |
|
SB1 |
按鈕 |
1 |
總停 |
|
SB2 |
按鈕 |
1 |
液壓泵停止 |
|
SB3 |
按鈕 |
1 |
液壓泵起動 |
|
SB4 |
按鈕 |
1 |
砂輪停止 |
|
SB5 |
按鈕 |
1 |
砂輪起動 |
|
SB6 |
按鈕 |
1 |
砂輪上升起動 |
|
SB7 |
按鈕 |
1 |
砂輪下降起動 |
|
SB8 |
按鈕 |
1 |
電磁吸盤充磁 |
|
SB9 |
按鈕 |
1 |
電磁吸盤停止充磁 |
|
SB10 |
按鈕 |
1 |
電磁吸盤去磁 |
|
HL1-HL5 |
指示燈 |
5 |
指示線路工作狀況 |
五、故障實驗
本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有11項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。
本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。
六、故障分析：
1、控制液壓泵電機不能轉。
2、控制砂輪電機、冷卻泵電機不能轉。
3、控制主變壓器失電，一切動作不能起動。
4、砂輪升降電機不轉。
5、控制公共接地端斷，其它動作也不能起動。
6、控制主控電源失電，任何動作不能起動。
7、KM1能啟動但不能自鎖。
8、KM2不能啟動。
9、KM3不能啟動。
10、KM4不能啟動。
11、KM5、KM6不能啟動。
