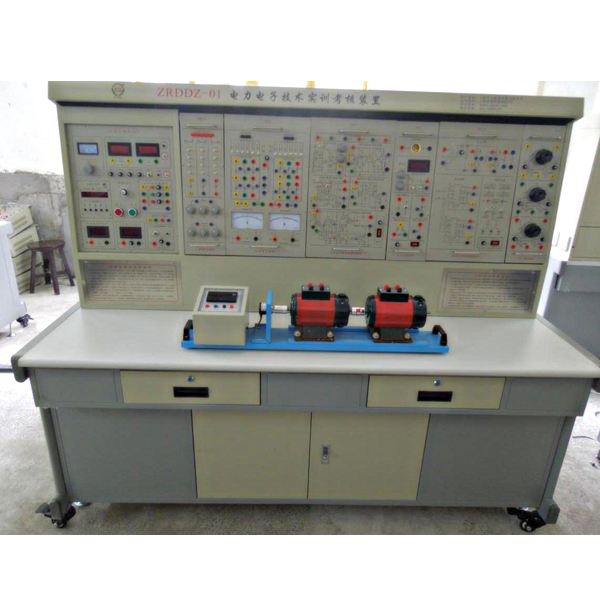

現代電力電子實驗臺

本裝置是按照《維修電工（高級）》（中國勞動社會保障出版社出版）培訓教學圖紙文檔實驗指導書及實驗指導書中關于電力電子與電氣傳動部分的技能培訓要求，吸收國內同類設備的優點，充分考慮了實驗室的現狀和發展趨勢，對原“電力電子技術及電機控制實驗裝置”在外觀、功能上實行優化集合，精心研制而成。

二、適用界限

不僅涵蓋了各職業院校、高級技校所開設的《電力電子技術》、《直線DC調動速度系統》、《交流ACACAC調動速度系統》、《電力拖動自動控制系統》等專業課程所要求的主要實驗項目，還可以用來對從業人員實行崗位培訓、就業培訓以及各省、市的維修電工培訓和鑒定考核使用。

三、技術功能

1.寫入電源：三相四線～380V±10%50Hz

2.作業環境：環境溫度（℃）（℃）（℃）界限為-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.裝置容量（KV）（KV）（KV）：＜1.5kVA

4.外觀尺寸：175cm×70cm×152cm

現代電力電子實驗臺,氣動與PLC控制實驗臺

一、基礎簡介
氣動實驗臺是按照《液壓與氣壓傳動》、《氣動控制技術》等通用教學圖紙文檔實驗指導書及實驗指導書內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以實行常規的氣動基礎控制線路實驗外，還可實行模仿氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （plc）學習掌控把握掌控把握掌控把握及其基礎應用實驗等，是機電完美集合的經經經典型實驗設備。
氣動實驗設備適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生經過實際實操實驗及課程設計，可以準確、形象、深入地理解、掌控把握氣動元件的構造、氣動線路的控制原理及設計方法等。以及掌控把握PLC可編程序控制器的功能，控制原理及編程技巧等。
二、主要技術功能數值
1、寫入電源：220V±l0%，50Hz；
2、裝置容量（KV）（KV）（KV）：≤1kVA；
3、作業環境溫度（℃）（℃）（℃）：－5℃～40℃；
4、作業濕度：≤90%(40℃時)；
5、外觀尺寸：1500mm×650mm×1750mm
6、靜音空氣壓縮機：作業電源：AC220V；電機功率（W）（W）（W）：250W公稱容量（KV）（KV）（KV）10L；規格限定輸出氣壓1Mpa
7、PLC主機模型塊：主機選用三菱FX2N-32MR，18路開關量寫入，14路繼電輸出。
8、配備裝備裝備有控制模型塊：電源模型塊，PLC控制模型塊，繼電器控制模型塊，控制按鈕模型塊，氣動元件單獨模型塊等。
9、實驗裝置外型尺寸：1500mm×650mm×1750mm
