機械系統創新搭接及運動實驗臺

該實驗臺的功能主要是為學生提供了手動拼接組裝復雜機械系統的實驗平臺，讓學生設計并拼接組裝可完成不一樣動作要求的復雜機械系統。同時實驗臺在主要構件上設計了裝配傳感器的位置，并配備裝備裝備裝備了檢驗測量試驗系統和數值處置整理系統，學生可經過動作功能數值改變彎彎彎曲線，理解不一樣復雜機械系統中的動作構件的動作規律和動作學特性。

二、實驗功能要求：

1、它將單一的機械零件，經過實體實操，達到機械傳動中各種傳動效果，使學生將所學的課程課程課程理論在實踐中得到運用。

2、掌控把握實際裝配中的零件加工精確度對裝配的影響，理解平行度、直線度、同軸度、定向、定位、跳動等各種形位公差的概念和作用。

3、掌控把握作業中各種工卡量具的使用。

4、經過對機械傳動的裝配，充分理解裝配誤差對機械傳動作業過程所產生的各種損壞和振動噪聲等。

5、要求在主要構件上設計裝配傳感器的位置，并配備裝備裝備裝備了檢驗測量試驗系統和數值處置整理系統，經過實驗理解直動機構位移、速度、加快速度度；擺動機構擺動角位移、角速度、角加快速度度及回轉軸轉動速度、回轉不勻率等動作功能數值的測量方法。經過動作功能數值改變彎彎彎曲線，理解不一樣復雜機械系統中的動作構件的動作規律和動作學特性。

6、經過對所裝配的各種傳動機構測量試驗、解析，--裝配誤差對測量試驗精確度的影響，能及時對照課程課程課程理論與實驗測量試驗的效果，解析找出其存在的問題。

三、實驗臺構造含有概括要求：

（1）實驗臺分為左、右二個實驗實實操業區，分別由二臺電機傳動。可同時由二組學生在該實驗臺上實行實驗實操。左邊實驗實實操業區主要可完成機械傳動創新搭接及傳動特性測量試驗實驗；而右邊實驗實實操業區主要完成機構動作創新搭接及機構動作特性測量試驗實驗。

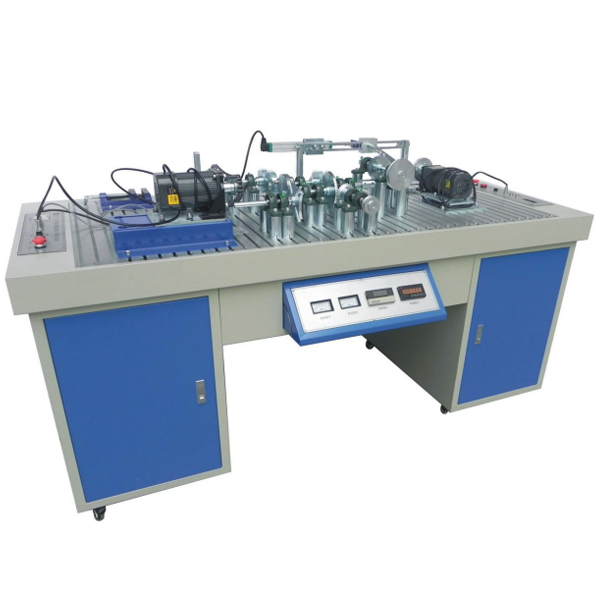

機械系統創新搭接及動作實驗臺,傳感器實驗裝置

一、檢驗測量試驗與變換(傳感器)技術實驗儀： 19種傳感器（）、帶微機連連連接口

二、檢驗測量試驗與變換(傳感器)技術實驗儀技術功能數值參考規格：

（一）顯露儀表要求：

1、實驗箱提供四組直線DC穩壓電源：±5V、±15V；1.2~12V可調，設定有短路保護功能。

2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流（A）（A）（A）0.5A。

3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動構造，增益為1-150 倍的直線DC放大器。

4、數字式電壓（V）（V）（V）表：三位半顯露，測量界限±2V、±20V，寫入阻抗100KΩ，精確度1%。

5、數字式頻率/轉動速度表：由四只數碼管，2只發光管含有概括，寫入阻抗100KΩ，精確度1%。頻率測量界限1-9999 Hz，轉動速度測量界限1-9999Pem。

（二）三源部分：

1、加熱源：6V、12V交流ACACAC電源加熱，溫度（℃）（℃）（℃）控制界限0~100℃。

2、轉動源：0-12V直線DC電源驅動，轉動速度可調界限0~2400轉/分轉。

3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。

（三）數值收集卡及處置整理系統：

數值收集作業12位AD變換、RS232連連連接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選用，即可單次采樣亦能連續采樣。提供的處置整理系統有良好的計算機數值數值數值界面，可以實行實驗項目選用與編輯、數值收集、特性彎彎彎曲線的解析、比較、文件存取、打印等。

（四）主要技術功能數值：

1、 寫入電源：AC220V±5% 50±1Hz

2、 規格限定電流（A）（A）（A）：≤5A

3、 直線DC電源：±5V ±15V

4、 穩壓系數：±1%

5、 電壓（V）（V）（V）紋波：≤10mV

6、 非線性誤差：≤5%

7、 測量精確度：≤1%

8、 功 耗：100VA
