智能液壓傳動綜合實驗裝置

智能液壓傳動綜合實驗裝置,銑床電氣實驗臺

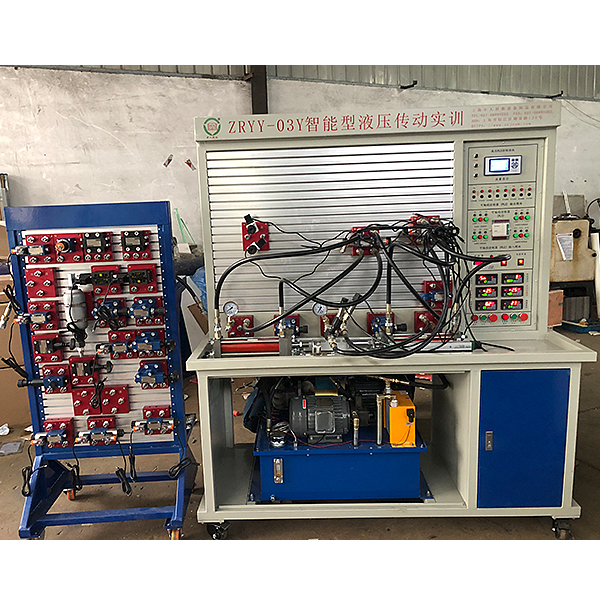

ZRYY-03Y型智能型液壓綜合實驗臺裝置設定有研發測量試驗解析系統，智能化數值收集液壓實驗臺 智能型液壓綜合實驗裝置經過對流量、壓力、功率（W）（W）（W）、轉動速度、位移、時間、溫度（℃）（℃）（℃）、計算機數值數值數值人機畫面-- 計算機數值數值數值智能數值收集、解析、處置整理、--自動生產報表、彎彎彎曲線等一系列智能化動作后,完成各類常規的液壓線路、馬達、各類閥泵的動靜態測量試驗等實驗。經過智能化數值收集液壓實驗臺 智能型液壓綜合實驗裝置實驗，對液壓系統的功能測量試驗、智能控制、遠程控制及液壓系統和計算機數值數值數值的通訊技術得以掌控把握和提升。
一、技術功能數值：
1）寫入電源電壓（V）（V）（V）：三線五線AC380V±10% 50HZ；
2）模型塊和元件直線DC電壓（V）（V）（V）：DC24V，4.5A，帶自動短路保護功能；
3）控制電壓（V）（V）（V）：安全控制電壓（V）（V）（V）——DC24V；
4）使用環境：溫度（℃）（℃）（℃）-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
5）設備尺寸：長×寬×高=2450mm*700mm*1850mm；
6）總功率（W）（W）（W）：<=5KW；
7）規格限定壓力：<=7Mpa；
8）凈重：約為295kg；
9）液壓泵組部位件：（雙泵組）
系統規格限定作業壓力：6Mpa。（最大可至7Mpa）
（1）電機—泵裝置（2臺）
A、定量葉片泵：公稱排6.3ML/r，容積效率 80%；
定量葉片泵驅動電機：三相交流ACACAC電壓（V）（V）（V），功率（W）（W）（W）1.5 KW，轉動速度1450r/min；
配先導式溢流閥。



智能液壓傳動綜合實驗裝置,銑床電氣實驗臺

是在原“ZRBS-X62W型萬能銑床電氣技能實驗考核裝置”的基礎上實行改造升級，它多加了X62W型萬能銑床擬真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的動作全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特別點

1、X62W型萬能銑床半實物擬真模型是參照實際X62W型萬能銑床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的實操，能完成X62W型萬能銑床各種動作，它含有概括：主軸正反轉、作業臺縱進給、作業臺垂直進給及冷卻泵運行，極限位置的限位保護；

3、機床電氣線路的全部接點，在裝置的實操實操操作面板上全部有相應的測量試驗點，便利學生檢驗測量試驗故障；

4、半實物模型上全部電機的電壓（V）（V）（V）等級與實際的機床是完全相同；

5、半實物機床的床身應用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部位件，貼近真實機床；

6、半實物機床各部位件應用不一樣的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面應用高頻淬火工序技藝，經久耐用；

8、控制屏的故障箱內設定有32個開關，經過撥動故障開關可設定相應的故障點。

二、技術功能

1、寫入電源：三相四線（～380V±10%  50Hz）

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%(25℃)  海拔<4000m

3、裝置容量（KV）（KV）（KV）：＜1KVA

4、外觀尺寸：1410mm×725mm×1535mm

三、裝置的基礎裝備

1、電源控制實操實操操作面板

（1）交流ACACAC電源（帶有漏電保護措施）

  提供三相交流ACACAC電源（380V）

（2）人身安全保護體系

  屏上裝備有電壓（V）（V）（V）型漏電保護裝置，控制屏內或強電輸出若有漏電情況，即警報并切斷電源，保證實驗進程安全。

  屏上裝備有一套電流（A）（A）（A）型漏電保護器，控制屏若有漏電情況，漏電流（A）（A）（A）超過一定值，即切斷電源。
