新能源汽車燃料電池示教實訓裝置

新能源汽車燃料電池示教實驗裝置,交直線DC調動速度系統實驗裝置

一、功能特別點
1、該設備完整展示了汽車燃料電池動力系統，可以動態模仿燃料電池系統的啟動、低速行駛、一般行駛、全速行駛、減慢速度行駛和停車六種工況下的能量流動方向以及電機的運行狀態。

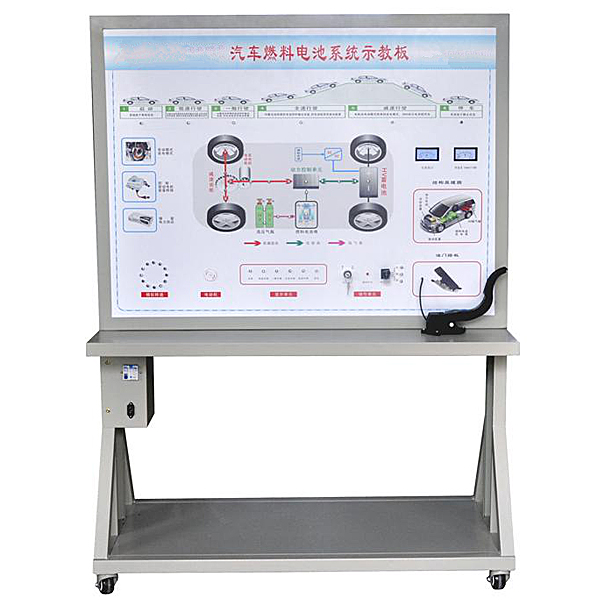

2、實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖與作業原理示意圖；學生可直觀對照汽車燃料電池系統構造原理圖和實物，認識和解析汽車燃料電池系統的作業原理。
3、實操實操操作面板上裝配備裝備裝備有點火開關、工況開關、油門踏板、擋位開關、限限限制動作作作開關、轉動速度表、電流（A）（A）（A）指示表等，并輔以發光二極管實行系統流向的動態指示，還設定有一臺模仿電機用來演示電機的作業狀態。
4、整體應用1.5mm厚冷軋板，嚴格按鈑金加工工序技藝實操，經酸洗、噴塑，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有30cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
5.應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
6.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
B.軸系構造的設計及虛擬拆卸裝配界面可選零件認識、拆卸裝配演示、實戰實操。
1、零件認識：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維（3D）（3D）（3D）模型與零件名稱，隨意零件均可實行360°旋轉
2、拆卸裝配演示：內置2個案例，將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱，設定有拆卸與裝配按鈕，功能由系統自動完成軸系構造拆卸與裝配。三維（3D）（3D）（3D）場景均可實行360°全方位旋轉、放大、縮小、平移。
3、實戰實操：三維（3D）（3D）（3D）零件整齊擺放于桌面，由學生手動選用對應的零件并位移至軸系構造上，擺放順序正確而而而且位置正確時零件才能裝配上去，設定有重新開始按鈕，便利學生重新實行虛擬實驗。將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱。
C、常見機械機構設計與擬真可選鉸鏈四桿機構設計與解析、I\II型曲柄搖桿機構設計與解析、偏置曲柄滑塊機構設計與解析、曲柄擺動導桿機構設計與解析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。




新能源汽車燃料電池示教實驗裝置,交直線DC調動速度系統實驗裝置

一、 設備基礎簡介

交直線DC調動速度實驗裝置是依據《電力拖動自動控制系統》、《直線DC調動速度》、《交流ACACAC變頻調動速度》、《高級維修電工（交直線DC調動速度部分）》教學圖紙文檔實驗指導書及實驗指導書大綱的要求，為協作高等院校、職業培訓技術院校相關專業實行的課程實驗而推出的一套現代化綜合電機及驅動系列實驗設備。交直線DC調動速度實驗裝置主要實驗和考核學生對交流ACACAC變頻器和直線DC調動速度裝置的功能數值設定和系統應用能力，經過對交流ACACAC變頻器控制電子線路和所控制電機負載的精心設計，使學生經過實驗掌控把握交流ACACAC電機變頻控制各種經經經典型的作業狀態；經過對直線DC調動速度裝置主線路、控制線路和直線DC電機負載的精心設計，使學生經過實驗掌控把握直線DC電機調動速度各種經經經典型的作業狀態。

二、 功能指標：

1、作業電源：～3N/380V/50HZ

2、整機容量（KV）（KV）（KV）：≤1.5KVA

3、規格（mm）：1650×700×1580 （左右）。

4、重量（kg）（kg）（kg）：300Kg

5、作業環境：溫度（℃）（℃）（℃）－10℃～＋40℃   相對濕度＜85%（25℃）

三、主要集合套件：

1. TS電源控制屏

 (1) 交流ACACAC電源

提供三相380V交流ACACAC電源，交流ACACAC電源輸出處設定有過流保護技術，相間、線間過電流（A）（A）（A）及直接短路均能自動保護。配備裝備裝備有1只指針式交流ACACAC電壓（V）（V）（V）表，經過變換開關指示三相電網電壓（V）（V）（V）。

（2）穩壓電源模型塊

1）1路輸出電壓（V）（V）（V）均為0～30V，由多圈電位器連續調動，設定有預設式過流過載保護功能，輸出最大電流（A）（A）（A）為2A，每路電源輸出有0.5級數字電壓（V）（V）（V）表指示。

2）提供直線DC220V/1A直線DC電源1路，為直線DC電機供電。

（3）儀表模型塊

1）設定有交流ACACAC電壓（V）（V）（V）表一只，測量界限0-450V，3為半數字顯露。

2）設定有交流ACACAC電流（A）（A）（A）表一只，測量界限0-5A，3為半數字顯露。

3）設定有直線DC電壓（V）（V）（V）表一只，測量界限0-±300V，3為半數字顯露。

4）設定有直線DC電流（A）（A）（A）表一只，測量界限0-±5A，3為半數字顯露。

（4）設定有啟動，停止，急停按鈕各1個。

(5) 控制屏正面大凹槽內，設定有兩根圓管，可掛儀表及實驗部位件。凹槽下部設定有多個小圓形一相三芯220V電源插頭座，供儀表等部位件供電用。控制屏兩側設定有三極220V電源插頭座及三相四極380V電源插頭座。
