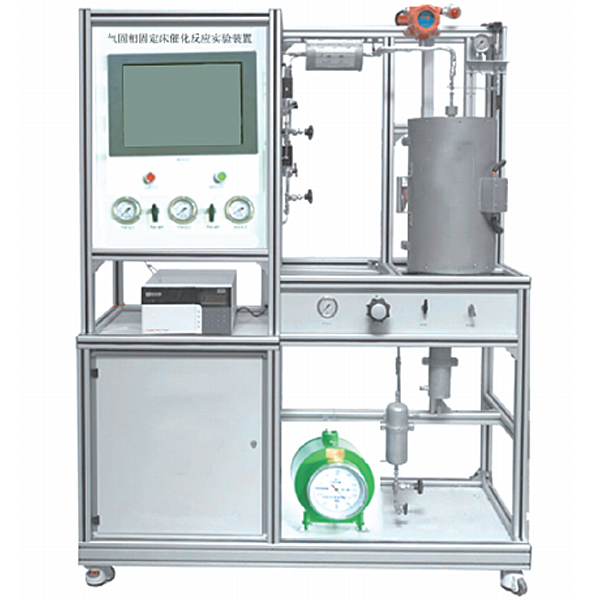

氣固相固定床催化反應實驗裝置

氣固相固定床催化反應實驗裝置,維修電工考核實驗臺

裝置功能：
1、用來固定床教學和工序技藝數值的測量。
2、科學研究催化劑評選及壽命試驗。
3、可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。
4、全觸摸含有概括化控制，高平穩數值傳輸，硬件加密。
主要配備裝備裝備：
固定床反應器、預熱器、加熱爐、混合器、冷凝器、氣液分離器、重量（kg）（kg）流量計、濕式氣體流量計、蠕動泵、壓力表、溫度（℃）（℃）（℃）傳感器、中央處置整理器、觸摸屏、高品質鋁制型材框體構造。
公用設施：
水：裝置需冷卻水，自帶和自來水管相連的連連連接口。
電：電壓（V）（V）（V）AC380V，功率（W）（W）（W）4.0KW，標準三相四線制。每個實驗室需配備裝備裝備1～2個接地點（安全地及信號地）。
技術功能數值：
1、小型管式固定床反應器：φ20×550mm，316L不銹鋼材料；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30ml；最高使用壓力，0.2MPa.
2、反應器加熱爐：ф280×550mm，開啟式，加熱功率（W）（W）（W）(三段加熱)各1KW，加熱形式：碳化硅爐管+金屬內襯。內層為保溫層，外層為網孔防護層。最高使用溫度（℃）（℃）（℃），900℃。
3、預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度（℃）（℃）（℃）：室溫-400℃，使用壓力，常壓。
4、2 路氣體管路，氣體重量（kg）（kg）流量控制器控制氣體流量，流量規格：200ml/min，N2標定，準確度：±1%F.S。
5、加料罐:體積1000ml，材料：石英玻璃，數量1個。
6、液體混合器：50 ml，材料：316L不銹鋼，數量1個。





氣固相固定床催化反應實驗裝置,維修電工考核實驗臺

一、基礎簡介

設備由鐵板制作的考核平臺、網孔板設備和電源裝置等含有概括。按照教學和實驗的需要，選用不一樣的元件、器件和部位件，可實行不一樣課程模型塊，不一樣項目的實驗。使用完畢的元件、器件和部位件，從設備上拆下，集中保管，損壞和丟失少。設備配備裝備裝備裝備漏電保護、過載和電子線路保護，保障人身安全和設備使用安全。

二、設備技術功能數值參考規格

1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；

2.設備的材料：鈑金、木儲物儲物儲物柜構造；

3.電源：

1)寫入：三相AC 380V ±10% 50HZ 三相五線 ；

2)固定交流ACACAC輸出：三相五線  380V 接插式1組、220V接插式1組、220V插頭座式1組，380V插頭座式1組

4.保護：熔斷器作短路保護，斷路器設定有過載保護，漏電開關設定有漏電保護功能，漏電保護動作電流（A）（A）（A）≤30mA，帶電源指示。

三、設備構造功能

設備由實驗屏（內置電源）、實驗桌（含鍵盤）、儲物儲物儲物儲物柜三大部分含有概括。鋼制表面經高溫噴塑處置整理，美觀大方而而而且有效起到防銹絕緣的作用；電源箱的布置依次為電源保護裝置、電源指示裝置、電源輸出；

實驗桌左側裝配備裝備裝備有角度可以調動的嵌入式的考核平臺1張，全部元件均應用端子引出，學生接線只需在端子上實行接線，可以有效的保護元件，轉接端子應用接插兩用端子排，便利與元件和實驗電源屏的連接，右側裝備有網孔板一塊，角度可調嵌入式裝配；實驗桌下部裝備有至少4個導向輪，便利設備位移；儲物儲物儲物儲物柜應用標準構造和抽屜式，用來放置工量具以及實驗圖紙文檔實驗指導書。電腦經過可調動電腦支撐架裝配于電源屏的上方。

教師教學設計系統：本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。

三用表擬真系統：本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統的功能有：電阻的測量、交流ACACAC電壓（V）（V）（V）的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提醒并可以重置多用表）、晶體管的極性判別、直線DC電壓（V）（V）（V）測量（通電流（A）（A）（A）表檔時燈光亮）、直線DC電流（A）（A）（A）的測量、以及電容好壞的判別。本系統可隨意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯露紅圈，如未定位準確無紅圈顯露，可以在實行錯誤實操的時（如所選測量界限錯誤、所測數值錯誤等等），儀表指針將無反應、提醒錯誤重新測量等，本多用表可選用交流ACACAC電壓（V）（V）（V）檔，直線DC電壓（V）（V）（V）檔，電阻檔，電流（A）（A）（A）檔，電阻調0，并而而而且可放大顯露數值，可清楚觀看所測數值大小。學生可以經過本系統學習掌控把握掌控把握掌控把握多用表的正確使用方法。虛擬多用表功能數值：交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000；直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000；歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K；電流（A）（A）（A）表檔位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；紅外發射檢驗測量試驗功能：垂直角度±15°距離1-30cm；三極管測量孔。
