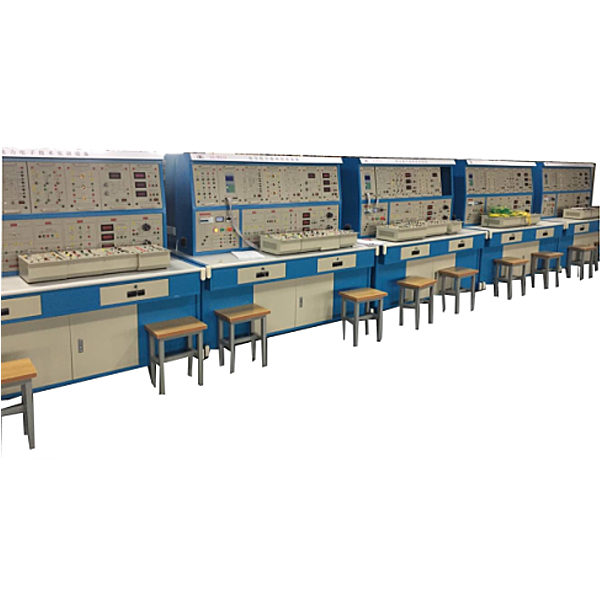

電力電子技術實訓臺

“電力電子技術實驗、實驗裝置”是針對大中專院校開設的《電力電子技術》、《半導體變流技術》《交直線DC調動速度》等課程實驗實驗大綱的要求，而研制的技能實驗裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實驗裝置。

二、技術特別點

1、安全性可靠：本裝置經過隔離變壓器供電，而而而而且設定有接地保護、漏電保護功能，安全性符合相關的國家標準，保證人身安全；按照不一樣實驗項目的特別點，配備裝備裝備裝備了兩種不一樣的實驗連接線，強電部分應用高可靠護套構造手槍插連接線（不存在任何觸電的可能），弱電部分應用彈性鈹輕銅裸露構造聯接線，兩種實驗連接線全部只能協作相應內孔的插頭座，這樣大大提升了實驗的安全及合理性。

2、拓展性強：能適用各類學校相應課程的實驗教學，實驗的深度與廣度可按照需要作靈活調動，普及與提升可按照教學的進程作有機地集合。裝置應用掛式模型塊件式構造，更換便捷，如需要拓展功能或研發新實驗，只需添加部位件即可，永不淘汰。

3、直觀性強：實驗掛式模型塊件應用分隔構造形式，正面為實驗原理圖和測量試驗點，增強了學生對實驗內容的感性認識與理性認識；實操實操操作面板布置合理，接插線便利，學生可單獨實操實驗，有利于提升學生實際動手能力。

4、先進性強：實驗涉及了常用的四大類變流技術實驗，而而而且多為廣泛應用的實用電子線路，但為教學便利，又不失其簡潔性；本裝置又從新器件高度來考慮，加入了新器件的特性實驗、新器件的驅動以及經經經典型的新器件應用的現代電力電子技術實驗，讓學生對新器件有足夠的認識和理解，緊跟時代步伐。

三、技術功能

1. 寫入電壓（V）（V）（V）：三相四線～380V±10%50Hz

2. 作業環境：環境溫度（℃）（℃）（℃）為-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：＜1.5kVA

4. 裝置尺寸：1600mm×700mm×1570mm（5%左右）

電力電子技術實驗臺,水擊揚水原理實驗臺

實驗目的：
1、適合于工程流體力學（水力學）教學實驗。
2、演示水擊揚水機、水擊波傳播（水擊能的運用）的作業原理。
3、演示調壓筒消減水擊壓強的作業原理。
主要配備裝備裝備：
水泵、測壓表、恒位水箱、集水箱、水擊室、壓力室、供水管、調壓筒、揚水機出水管、閥門、不銹鋼框體構造。
技術功能數值：
1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續實操。
2、作用水頭：250mm±10 mm，水擊升壓大于3000mm。
3、調壓筒調壓作用比：η>60%。
4、壓力表：醫用精密小測量界限壓力表。
5、揚水機出水管：400mmH20,水擊揚水機最大揚程：370mm，水擊揚水機揚程可達1.5倍作用水頭。
6、流量：供水最大流量Qmax=300 ml/s；實驗管道流量 Qp=0~200 ml/s。
7、恒位水箱、集水箱、供水管、調壓筒、揚水機出水管、水擊室、壓力室均由有機玻璃制成，實驗原理構造一目了然。
8、低噪聲無銹蝕水泵，揚程：10m，最大流量：12L/min，轉動速度：2800r/min，功率（W）（W）（W）：100W。
9、實驗所用的流體-水為全循環使用設計，充分節約水資源。
10、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
