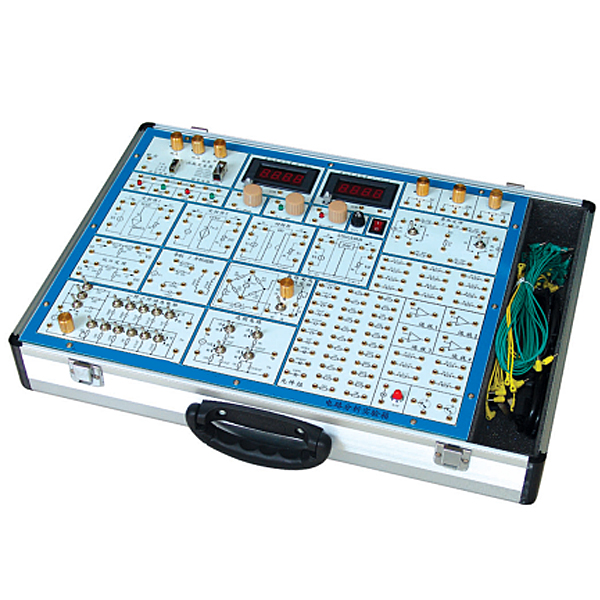

電路分析實驗裝置

 系統含有概括
（1）電源寫入：AC220V±10% ，50HZ

電源輸出：固定輸出±l2V/0.5A，±5V/0.5A；可調輸出0V～±l2V/0.5A， 均有短路過載保護，自動恢復功能。

電流（A）（A）（A）輸出：0～l00mA.

（2）函數信號發生器
    波動線：正弦波、方波、三角波
    頻率界限：0HZ～100KHZ，分四檔連續可調
    幅值：方波、正弦波、三角波 （峰-峰值：0～10V）
 （3）1只數字電壓（V）（V）（V）表，分0～2V、0～30V二檔；

1只數字電流（A）（A）（A）表，分0～2mA、0～200mA二檔，精確度為0.5級；

可同時適用多 個測量試驗點電壓（V）（V）（V）、電流（A）（A）（A）的動態監測。
 （4）器件庫：有l～2W電阻22只、電容7只、二極管(穩壓 管)3只、不一樣阻值電位器3只、可拓展器件接插孔18只、三極管二只、6.3V指示燈1只、運放4組。

器件庫主要是幫助學生自已設計實驗電子線路，提升學生的動手能力、設計能力，為開放性實驗提供平臺。

（5）系統配備裝備裝備有“電子線路設計與擬真系統”。幫助學生在自行設計實驗電子線路時先實行擬真試驗，以提升設計成功率（W）（W）（W）。

（6）鋁制保護箱，堅固耐用，樣式美觀、大方。

電子線路解析實驗裝置,鏈、萬向節測量試驗實驗臺

一、實驗內容
１. 鏈傳動多邊形效應實驗
（１）主從動鏈輪齒數不一樣時，鏈傳動的瞬時傳動比波動測量試驗及課程課程課程理論計算
（２）主從動鏈輪齒數一樣時，鏈傳動的瞬時傳動比恒定測量試驗及課程課程課程理論計算
2. 萬向節傳動實驗
（１）單萬向節傳動比波動測量試驗及課程課程課程理論計算
（２）雙萬向節傳動比恒定測量試驗調動
二、主要技術功能數值
１.電機功率（W）（W）（W）：90Ｗ
２.電機轉動速度：0~250轉/分
３.鏈輪齒數；11
４.大鏈輪齒數：15
三、 功能特別點
（１）從動鏈輪可更換，可測量試驗比較主從動鏈輪齒數不一樣時和齒數一樣時的瞬時傳動比改變情況。
（２）實驗臺配備裝備裝備了單萬向節和雙萬向節，可測量試驗比較兩種萬向節的瞬時傳動比改變情況。
（３）萬向節支座可平移和擺動0~45°角度，可測量試驗比較各種角度情況下的瞬時傳動比的改變情況。
（4）虛擬擬真教學系統
機械實驗安全教育虛擬擬真系統：本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實驗位置，機械對象周圍圓圈顯露了作業半徑，實驗過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。
A、機械安全距離實驗內容含有概括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選用進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象作業半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并實行下一實驗，最終一步為正確做法。
