電力電子技術實驗實訓臺

“電力電子技術實驗、實驗裝置”是針對大中專院校開設的《電力電子技術》、《半導體變流技術》《交直線DC調動速度》等課程實驗實驗大綱的要求，而研制的技能實驗裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實驗裝置。

二、技術特別點

1、安全性可靠：本裝置經過隔離變壓器供電，而而而而且設定有接地保護、漏電保護功能，安全性符合相關的國家標準，保證人身安全；按照不一樣實驗項目的特別點，配備裝備裝備裝備了兩種不一樣的實驗連接線，強電部分應用高可靠護套構造手槍插連接線（不存在任何觸電的可能），弱電部分應用彈性鈹輕銅裸露構造聯接線，兩種實驗連接線全部只能協作相應內孔的插頭座，這樣大大提升了實驗的安全及合理性。

2、拓展性強：能適用各類學校相應課程的實驗教學，實驗的深度與廣度可按照需要作靈活調動，普及與提升可按照教學的進程作有機地集合。裝置應用掛式模型塊件式構造，更換便捷，如需要拓展功能或研發新實驗，只需添加部位件即可，永不淘汰。

3、直觀性強：實驗掛式模型塊件應用分隔構造形式，正面為實驗原理圖和測量試驗點，增強了學生對實驗內容的感性認識與理性認識；實操實操操作面板布置合理，接插線便利，學生可單獨實操實驗，有利于提升學生實際動手能力。

4、先進性強：實驗涉及了常用的四大類變流技術實驗，而而而且多為廣泛應用的實用電子線路，但為教學便利，又不失其簡潔性；本裝置又從新器件高度來考慮，加入了新器件的特性實驗、新器件的驅動以及經經經典型的新器件應用的現代電力電子技術實驗，讓學生對新器件有足夠的認識和理解，緊跟時代步伐。

三、技術功能

1. 寫入電壓（V）（V）（V）：三相四線～380V±10%50Hz

2. 作業環境：環境溫度（℃）（℃）（℃）為-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：＜1.5kVA

4. 裝置尺寸：1600mm×700mm×1570mm（5%左右）

四、實驗裝置基礎裝備

實驗裝置由控制屏、實驗桌以及各個實驗集合套件含有概括

（一）控制屏：應用框體構造式構造，構造緊湊、牢固、美觀大方，控制屏上層可掛實驗集合套件。

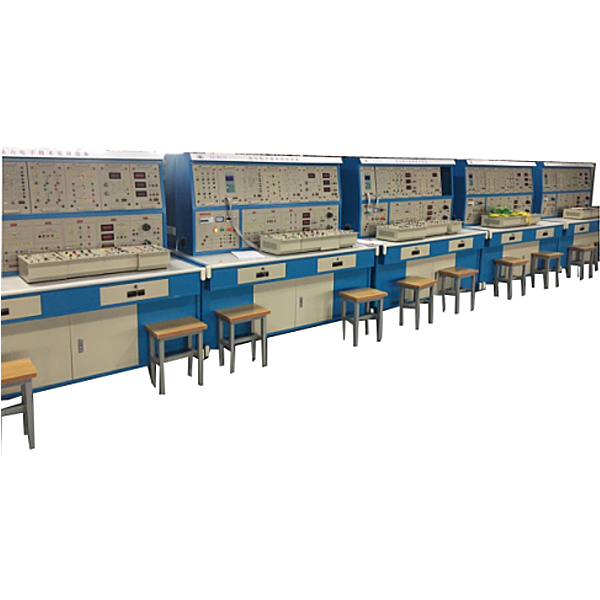

電力電子技術實驗實驗臺,機電一體化實驗設備

一、設備基礎簡介

該套系統是基于《國家中長期人才發展規劃綱要(2010-2020年)》對經濟社會發展重點領域急需緊缺專門人才及創新型科技人才的培養要求，依據國家相關職業工種培養及鑒定標準，集合中國當前制造業的崗位需求，接軌世界競技比賽（World skills）相關標準及規程研發設計而成。該套系統由“作業站”(Working Station）形式綜合體現。

“作業站”可以模型塊方法自由集合，形成多種模式，實操者不但在實習、作業中培養、實驗了機械裝調、電氣管路連接、程序設計、工業機器人應用、傳感器應用、計算機數值數值數值應用、檢修排故、觸摸屏組態、伺服、步進驅動控制等機電專業技能，同時也體驗到職業素養中的社會能力與方法能力。

該設備技術涵蓋面廣，定位前瞻，是機電一體化專業教學實習、技能鑒定和競技比賽的絕佳載體。

二、設備構造

每個單獨的單元由實驗桌、執行機構及掛板含有概括。每套設備除配單獨的單元外，還配裝配桌、工量具儲物儲物儲物柜、電腦桌等。

實驗桌：應用冷軋鐵板折彎焊接，表面靜電噴塑，實驗桌面應用防火燒燒燒、防水浸浸浸、防腐蝕的木質實操實操操作面板。實驗桌下方裝備有四個萬能轉向輪和四個可調腳，萬能轉向輪位移時用，可調腳固定時用，對于地面不平造成設備放置不穩等情況實行臨時調動。實驗桌臺面是用鋁型材拼接而成，便利學生將工件在其上隨意位置、不一樣方向靈活布置裝配。

執行機構：應用鋁板精加工后組裝而成，表面噴砂后陽極氧化，既防腐蝕又美觀大方。

掛板：斜裝于實驗桌正下方，可很便利地取、卸。掛板上裝備有plc、變頻器等電器元件，統一由電纜線及快速插頭與實驗桌上的執行機構連接。

裝配桌：有機械裝配桌和電氣裝配桌各一臺。均由臺身和臺面兩大部分含有概括。臺身用方管焊接噴塑后組裝連接，臺面用高密度中纖板，表面貼壓防火燒燒燒板，耐腐蝕、防靜電。整個裝配桌可隨意拆卸裝配，便利運輸裝配。

工量具儲物儲物儲物柜：用冷軋鐵板折彎焊接，表面靜電噴塑。工量具儲物儲物儲物柜有多個抽屜，可儲藏工量具，下面裝4個萬能轉向輪，可推入工量具儲物儲物儲物柜的下方空隙處。

電腦桌：應用冷軋鐵板折彎焊接加中纖板臺面組裝而成。下面裝4個萬能轉向輪。

單片機、plc可編程設計與控制虛擬擬真系統（提供演示及版權證書）：本系統基于unity3d研發，內置實驗步驟、實驗指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，經過認識閱讀電子線路圖，選用集合套件表單中的繼電器、熱繼電器、開關等元件以拖拽的形式布置至電器儲物儲物儲物柜中，限位器放放放置于三維（3D）（3D）（3D）機床模型上，可選用蓋蓋子，部分元件名稱可重命名，然后點擊連接線路按鈕，將端子對端子實行連線，將機床電子線路連接成功后，選用接通電源，實行實操，若集合套件或線路連接錯誤將彈出提醒錯誤框，可隨時實行場景重置。

2.PLC控制：實驗同繼電器控制，多加PLC控制功能，在連線完成后，經過PLC編碼按鈕，進入程序語言編寫界面，編寫正向與反向2條程序，共有12個梯形圖符文號，編寫完成后，選用提供并上交實行程序檢驗。檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。

3.單片機控制：實驗同繼電器控制，多加單片機控制功能，在連線完成后，經過C編碼按鈕進入編程界面，寫入正確的C語言代碼，提供并上交檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。
