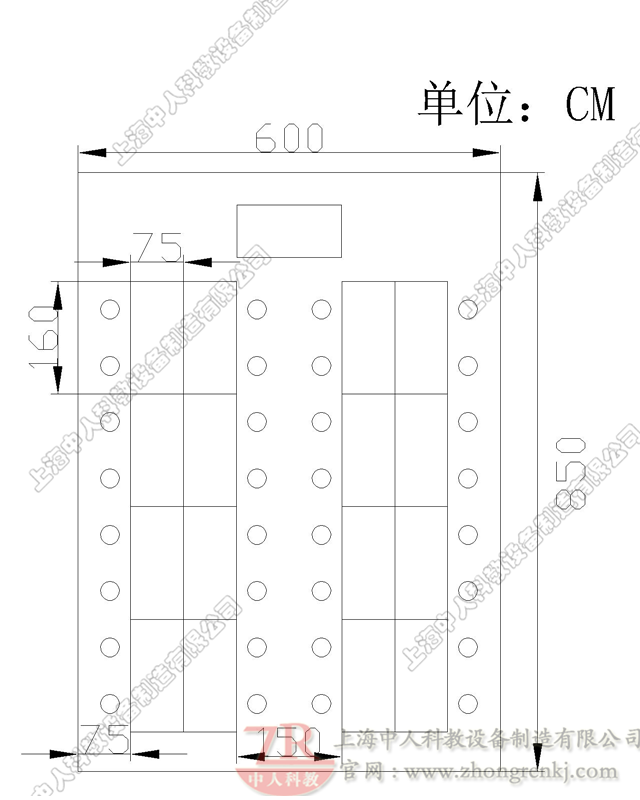

PLC實訓室配置方案

可培養我們理論聯系實際的能力，提高分析問題和解決問題的能力，增強了獨立工作能力。并且通過該實驗室，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。

產品參數：

ZRPLC-01  PLC可編程控制器實驗裝置

一、概述

PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品，自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。

二、系統構成

1、PLC可編程控制器實驗臺
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件

6、PLC及轉接通訊電纜

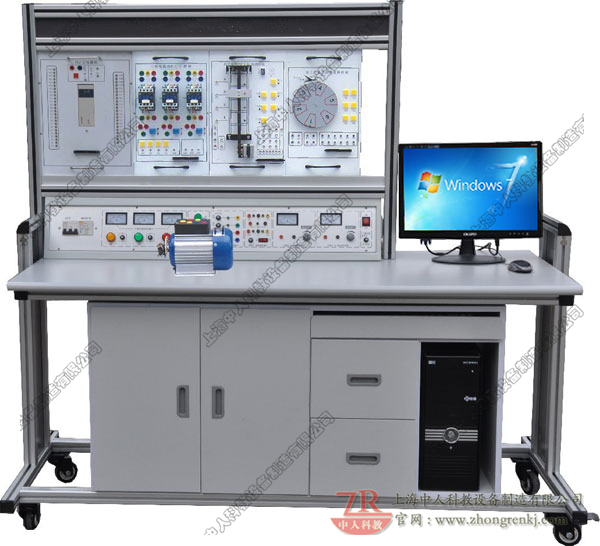

三、PLC可編程控制器實驗臺

（一）功能、特點
1）實驗臺包括

◆ 交流電源輸區

◆ PLC主機 、編程電纜
◆ LED發光管、指示燈

◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）

◆ LED數碼管 、蜂鳴器
◆ 直流穩壓電源5V1A，24V2A

◆ PLC輸入 、輸出端口
◆ 直流電機、繼電器
2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）PLC主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。
4）實驗臺本身帶有24V2A的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。
5）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。

6）雙口接線法：PLC實驗臺與實驗掛箱裝置之間的連接即可采用自鎖緊接插件，單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家的單一連接法相比具有絕對優越性。
7）可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。

8）教師機配PLC 3D仿真教學軟件：本軟件可通過軟件內置PLC程序編程界面編程并可寫入虛擬PLC中控制3D仿真模型。可模擬輸送帶啟停及正反轉、不同尺寸物料雙通道分揀、物料供給控制、物料檢測、物料加工、機械控制、交通信號燈控制、不同尺寸物料三通道分揀、升降機控制、不同尺寸物料經傳輸帶正反轉輸送至不同倉庫、次品分揀、自動門控制、舞臺升降與幕布控制等不少于20個3D仿真模型。軟件還可監控虛擬PLC輸入/輸出狀態，當部件卡住時可使用復位功能復位。軟件具有分步式教學功能，從易到難教學。端子列表接線模式下彈出的端子列表是顯示當前已接線的端子，且使用鼠標點擊某個端子時，端子列表會單獨顯示與該端子相連接的其他端子，同時在三維場景對應連接模型也會有閃爍提示。國標圖紙各個單元實驗配備根據國家標準《GB/T 6988.3—1997電氣技術用文件的編制第3部分:接線圖和接線表》的2D電路圖紙、PLC接線圖紙、PLC原理圖紙、氣動原理圖紙、液動原理圖紙以及PLC的IO分配表。電路仿真對電路中2種電壓（直流電以及交流電），以及2或以上等級的電壓值（OV、24V、220V）進行模擬，效果主要體現在萬用表上，使用萬用表即可測量每段電路的電壓值。萬用表系統配備一個萬用表，該萬用表可對電路進行測量，萬用表支持直流和交流兩種檔位，且分別有毫伏(mV)、伏（V）、千伏（kV）3個檔位；萬用表配備的兩只表筆（一支紅表筆與一支黑表筆）在使用前，需要將表筆插放至對應的孔；測量時，三維場景中也會出現對應表筆的三維模型。5、零件復位將項目中的3D模型恢復至系統默認狀態，從而解決用戶在操作時導致的誤操作問題。

9）學生臺配用電安全與觸電急救仿真教學軟件

軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實物件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

（二）實驗項目
1．與、或、非邏輯功能實驗                  2．定時器、計數器功能實驗
3．跳轉、分支功能實驗                        4．移位寄存器實驗
5．數據處理功能實驗                           6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗          8．攪拌器的PLC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗 10．四層電梯的PLC自動控制實驗
11．加工中心刀具庫選擇控制實驗         12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗                       14．步進電機的PLC控制
15．模擬電視發射塔實驗實驗                 16．自動送料裝車系統控制實驗
17．自動售貨機實驗                             18．自動成型實驗
19．水塔自動供水控制系統實驗             20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗         22．電鍍過程控制實驗

（三）技術參數
◆PLC主機：輸入：24點  輸出16點
◆型號：三菱FX1N-40MR
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流 ≥2A，電流具有過載保護

◆外形尺寸：160×75×140 cm3
四、PLC可編程控制器實驗裝置
    該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。
    演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，目前每套演示裝置主要由十七塊實驗掛箱組成（實驗掛箱尺寸：40×24×6 cm3），它們的型號分別為：
