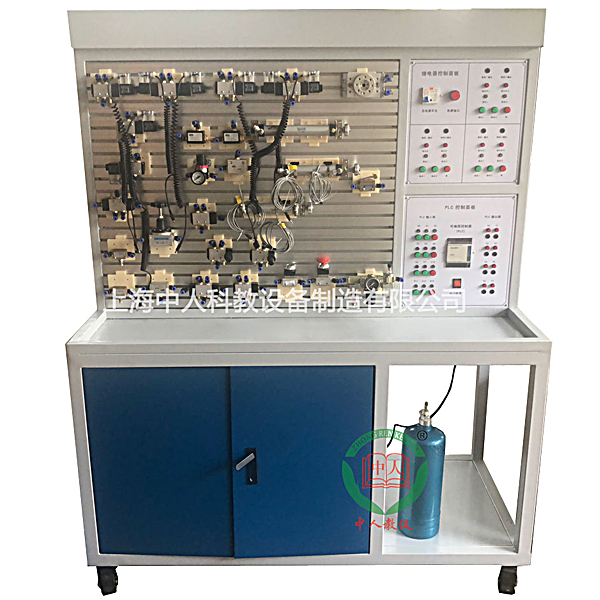

氣動與PLC控制綜合實訓臺

氣動與plc控制綜合實驗臺,單片機控制功能實驗裝置

一、基礎簡介
氣動實驗臺是按照《液壓與氣壓傳動》、《氣動控制技術》等通用教學圖紙文檔實驗指導書及實驗指導書內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以實行常規的氣動基礎控制線路實驗外，還可實行模仿氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （plc）學習掌控把握掌控把握掌控把握及其基礎應用實驗等，是機電完美集合的經經經典型實驗設備。
氣動實驗設備適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生經過實際實操實驗及課程設計，可以準確、形象、深入地理解、掌控把握氣動元件的構造、氣動線路的控制原理及設計方法等。以及掌控把握PLC可編程序控制器的功能，控制原理及編程技巧等。
二、主要技術功能數值
1、寫入電源：220V±l0%，50Hz；
2、裝置容量（KV）（KV）（KV）：≤1kVA；
3、作業環境溫度（℃）（℃）（℃）：－5℃～40℃；
4、作業濕度：≤90%(40℃時)；
5、外觀尺寸：1500mm×650mm×1750mm
6、靜音空氣壓縮機：作業電源：AC220V；電機功率（W）（W）（W）：250W公稱容量（KV）（KV）（KV）10L；規格限定輸出氣壓1Mpa
7、PLC主機模型塊：主機選用三菱FX2N-32MR，18路開關量寫入，14路繼電輸出。
8、配備裝備裝備有控制模型塊：電源模型塊，PLC控制模型塊，繼電器控制模型塊，控制按鈕模型塊，氣動元件單獨模型塊等。
9、實驗裝置外型尺寸：1500mm×650mm×1750mm




氣動與PLC控制綜合實驗臺,單片機控制功能實驗裝置

一、設備特別點：

1.入門容易，簡潔而不簡便：為了使入門容易，我們應用簡便易懂的版面設計，從最基礎的一個跑馬燈開始就讓您無縫地切入教學。大部分的模型塊在保證安全的前提下反面是鏤空的。這使得您可以讓學生一目了然看到，并可以觸摸到，這點很重要。因為我們深知，感性認識的重要性。

2、人體工學，美觀而舒適：應用模型塊平放構造，使得視線趨于自然向下，如同平時讀書寫字。靠近用戶側又略帶傾斜，使得實操時更加便利。同時抬頭時視線使得毫無遮擋。可以便利地聽講，老師亦可查看實驗情況。

3、高度開放，激發創新：應用模型塊化設計，我們并不簡便的，單獨設計模型塊，而是將模型塊間聯系，可能性，功能性做了綜合考慮，提供經典實驗項目，我們建議用戶運用高度開放性的模型塊，設計出自己的實驗項目。

4、貼近實際，易于拓展：深知教學與實際生產集合的重要性。特別設計了多達幾十種的實驗包

二、技術功能：

1、寫入電源：AC220V±10%50Hz

2、作業環境：溫度（℃）（℃）（℃）-10~+40℃相對濕度＜85%(25℃)

3、裝置容量（KV）（KV）（KV）：200VA

4、重量（kg）（kg）（kg）：100kg

5、外觀尺寸：1600×750×1100mm

三、本設備各個功能模型塊功能特別點

1、主機模型塊

單片機應用愛特梅爾的AT89S52。該單片機內部設定有256Byte的RAM和8KByte的FLASH、三個16位定時器，兩個數值指針，片內含有概括了一個看門狗電子線路。64KRAM拓展空間、64KROM拓展空間；32個IO口，6個向量中斷源；0~33MHz的作業頻率，三級程序加密功能；作業電壓（V）（V）（V）4.0V~5.5V。使用DIP40封裝便利更換芯片及擬真。并設計有在系統下載設計連連連接口，經過USB下載器可以便利地實行編程，無需把單片機從電子線路上取下。

該模型塊上還放有串行通信連連連接口，該連連連接口已經加入升壓電子線路，可以直接與計算機數值數值數值通信，飛利浦單片機和宏晶單片機也可以經過此口實行程序下載。復位電子線路上加有手動復位按扭，可以直接復位實操。模型塊上還設定有有源蜂鳴器驅動電子線路，直接給固定電平就可以發出聲響。

2、電源模型塊

電源模型塊應用線性電源和開關電源兩種電源。單片機等芯片應用線性電源供電，可以有效減少因電源干擾引的程序跑飛。電機等大功率（W）（W）（W）器件應用開關電源供電，保證提供足夠的功率（W）（W）（W）。電源應用漏電保護開關作為總控制，安全可靠。用船形開關單獨控制低壓電，市電與低壓電分開控制。該模型塊共有三組相互單獨的低壓電源，其中有兩組是正負雙電源輸出。實操實操操作面板上放置了一個AC220輸出插板，可以同時掛接三個儀表器具儀表。其中每組電源全部有保險絲作過載保護。
