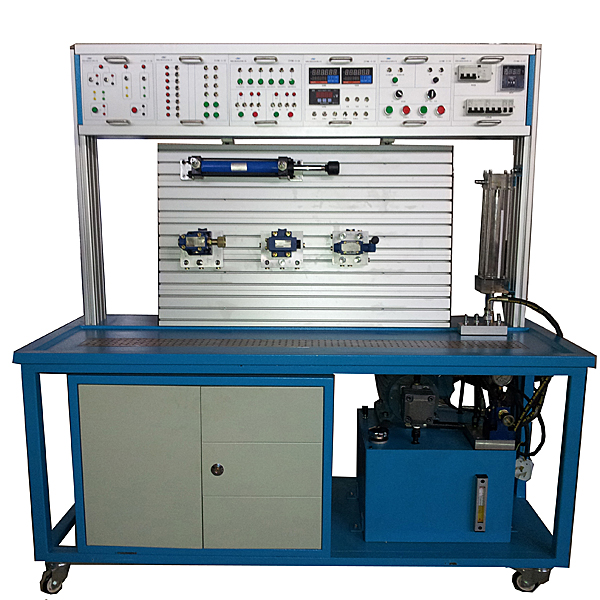

液壓故障檢修實訓裝置

液壓故障檢修實驗裝置,磨床電子線路實驗裝置

液壓技術已廣泛應用來我國各個領域。由于液壓系統是構造復雜而而而且精密度高的機、電、液綜合系統，液壓故障診斷難度較大，常常成為企業生產順行的重大障礙。本實驗臺將經過經經經典型故障診斷處置整理傳授正確思路、科學方法和先進經驗，使學生能夠掌控把握液壓系統故障解析技巧，快速準確地找出故障所在。
一、實驗項目
1、液壓系統的常見故障診斷與處置整理實驗；
2、基礎線路集合、拼接實驗。
3、常用液壓元件的功能測量試驗實驗。
4、液壓傳動系統含有概括示范演示實驗。
5、液壓傳動各元部位件構造及作業原理觀摩、拆卸裝配實驗。
6、plc控制實驗。
7、可編程序控制器（plc）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、常用液壓元件的故障診斷實驗
實驗一：液壓壓力閥故障診斷與處置整理 1
實驗二：液壓壓力閥故障診斷與處置整理2
實驗三：液壓換向閥故障診斷與解析1
實驗四：液壓換向閥故障診斷與解析2
實驗五：液壓流量閥故障診斷與處置整理1
實驗六：液壓流量閥故障診斷與處置整理2
實驗七：液壓執行元件故障診斷與處置整理1
實驗八：液壓執行元件故障診斷與處置整理2




液壓故障檢修實驗裝置,磨床電子線路實驗裝置

“平面磨床電氣技能實驗考核裝置”是在原“平面磨床電氣技能實驗考核裝置”基礎上實行改造升級，它多加了M7120平面磨床擬真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的動作全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特別點

1、 M7120磨床半實物擬真模型是參照實際M7120平面磨床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的實操，能完成M7120平面磨床各種動作控制，它含有概括：砂輪的啟動停止、作業臺的往復動作、砂輪架的升降動作和冷卻泵啟動停止，極限位置的限位保護；

3、機床電氣線路的全部接點，在裝置的實操實操操作面板上全部有相應的測量試驗點，便利學生檢驗測量試驗故障；

4、半實物模型上全部電機的電壓（V）（V）（V）等級與實際的機床是完全相同；

5、半實物機床的床身應用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部位件，貼近真實機床；

6、半實物機床各部位件應用不一樣的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面應用高頻淬火工序技藝，經久耐用；

8、控制屏的故障箱內設定有32個開關，經過撥動故障開關，可設定相應的故障點。

二、技術功能

1、寫入電源：三相四線（ 380V±10%  50Hz ）

2、作業環境：溫度（℃）（℃）（℃） -10℃ ～+40℃ ，相對濕度＜85%( 25℃) ，海拔＜4000m

3、裝置容量（KV）（KV）（KV）：＜ 0.2kVA

4、漏電保護動作電流（A）（A）（A）：≤30mA；漏電保護動作時間：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半實物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、作業臺位移行程：400mm

9、砂輪架升降行程：100mm

10、磨頭座伸縮行程：100mm
