氣動實驗裝置

氣動實驗裝置,儲物儲物儲物柜式維修電工實驗臺

一、設備基礎簡介

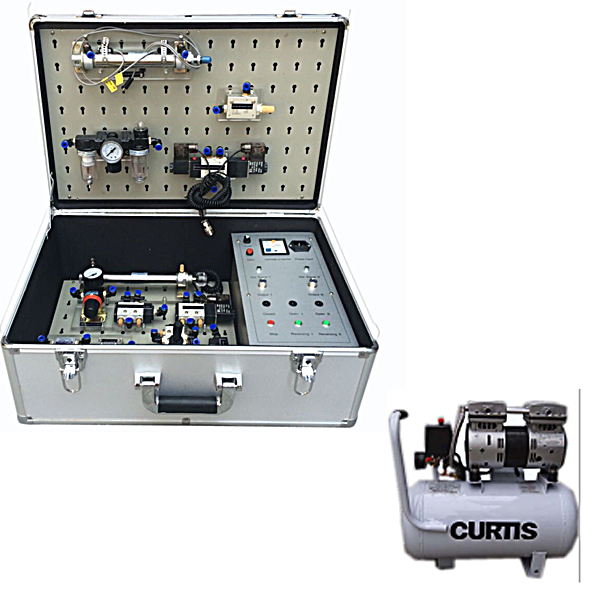

      本實驗箱主要應用鋁制機箱、各種小型標準工業氣動元件、電氣控制部分、等含有概括，構造緊湊、輕便實用。學生可自主搭接氣動線路和電氣控制線路。能開設氣動元件和電氣元件的識別、壓力控制線路、方向控制線路、速度控制線路、順序動作線路等實驗項目。可帶進教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實驗教學需要.
微型空氣壓縮機(客戶自備)，
供電電壓（V）（V）（V）： AC 220 V±5%，50Hz；
控制電壓（V）（V）（V）：DC24V；
作業環境溫度（℃）（℃）（℃）：－5℃～40℃；
安全保障功能：安全性符合相關的國標標準；
外觀尺寸（長×寬×高）：550mm×370mm×230mm；
二、氣動基礎實驗線路
1、單作用氣缸的換向線路
2、雙作用氣缸的換向線路
3、單作用氣缸速度控制線路
4、雙作用氣缸單向調動速度線路
5、雙作用氣缸雙向調動速度線路
6、速度換接線路
7、緩沖線路
8、二次壓力控制線路
9、單缸連續往復動作線路
10、卸荷線路
11、快速排氣閥應用線路




氣動實驗裝置,儲物儲物儲物柜式維修電工實驗臺

一、設備基礎簡介：

該裝置按標準電氣控制儲物儲物儲物柜設計制造規格，應用實操實操操作面板式構造。突出技能實驗，注重針對性、實用性、科學性，經全國多家職業技能實驗中心、職校、技校使用證明，該儲物儲物儲物柜體設計合理、實操便利，占地面積少。為延長電器的使用壽命，各電器的接點全部與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用來各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初、中級電工、電拖專業教學與實驗考核。

二、設備特別點：

1、考核功能：設備裝備有定時器及誤實操報警記錄儀，平時作為時鐘使用，考核時可設定時間，在規定的時間內要求學生完成實驗項目，設定有設定實驗時間定時報警、提前提醒后切斷電源的功能。同時還設定有自動記錄出由于接線或實操錯誤所造成漏電及過流、短路警報及電源通斷的總次數。為學生實驗技能的考核提供一個統一的標準。

2、安全功能：裝置設定有電流（A）（A）（A）型、電壓（V）（V）（V）型漏電保護裝置保障人身安全，適用學生實操的特殊要求。同時還設定有過流或短路保護裝置，以保證設備的安全。設備由三相五線制電源寫入，電源由接觸器經過起、停按鈕實行控制，設定有三相電壓（V）（V）（V）表指示。裝備有電流（A）（A）（A）型漏電保護器，控制屏若有漏電情況，漏電流（A）（A）（A）值超過一定值，即切斷電源，還裝備有電壓（V）（V）（V）型漏電保護器，對總電源輸出及實驗過程中的接線等若有漏電情況，即報警并使裝置內的接觸器跳閘，切斷電源保證人身安全。還設定有一套過流保護裝置，輸出短路或所帶負載太大，電流（A）（A）（A）超過設定值，系統即警報并切斷總電源保證設備安全。

3、合理構造：設備以標準的配電儲物儲物儲物柜為主儲物儲物儲物柜，運用儲物儲物儲物柜體的雙面空間，科學地布置電器及配套實驗器件材料。該儲物儲物儲物柜設計合理，實操便利，一儲物儲物儲物柜多用，全部電器元件接點全部已接到接線端子上，學生只需在接線端子上接線實驗，延長了電器元件使用壽命、降低了材料損耗。

4、美觀外觀：裝置布置合理，外觀美觀，實操實操操作面板示意圖明確、直觀。走線清晰整潔，減少了出故障的環節，提升可靠性。裝置應用鋼制雙層亞光密紋噴塑構造；構造牢固美觀。美觀大方的設備外觀，先進的構造和工序技藝。使人感覺賞心悅目。

三、技術功能數值：

1、寫入電源：三相四線  380V±10% 50Hz

2、作業環境：溫度（℃）（℃）（℃）溫度（℃）（℃）（℃）：-10℃～+40℃   相對濕度：≤85%（25℃）

3、裝置容量（KV）（KV）（KV）：≤1.5KVA

4、外觀尺寸：700×600×1700mm
