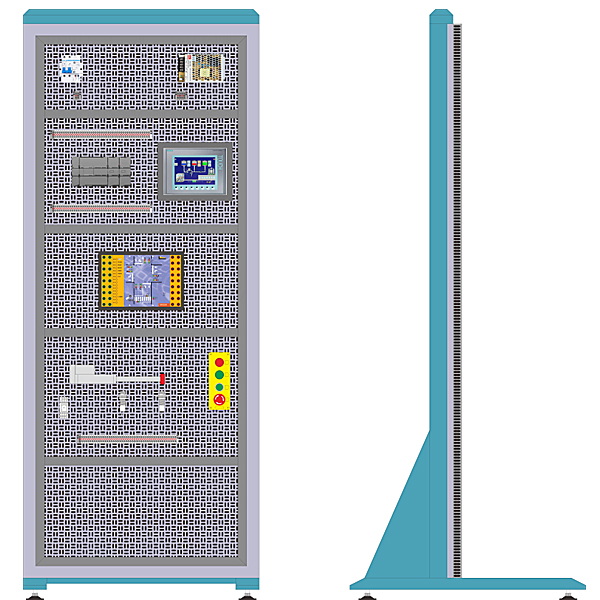

工業網絡控制實驗裝置

本裝置是裝置，做到一機多用、資源共享、便利管理、plc部分模仿實際工業控制過程中經經經典型的控制對象，它形象生動的演示了plc的整個執行過程。能夠形象生動的執行機構檢驗自己編寫程序的正確性，掌控把握PLC的實際應用，增強學生對PLC的學習掌控把握掌控把握掌控把握興趣。設備應用箱式掛式模型塊件式，便利實驗項目拓展和用戶第二次研發。自設備推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、實操簡便便利，對學生理解和掌控把握可編程控制器的控制原理和實操方法。加快學習掌控把握掌控把握掌控把握PLC的編程方法。全部設定有極大的幫助。

二、主要設備含有概括

（1）邏輯控制單元

西門子S7-1200可編程控制器套件1套

1) 控制器CPU 含有概括寫入/輸出：14 路數字量寫入 24V直線DC寫入，10路晶體管輸出24 V直線DC，2路模仿量寫入0 - 10V DC或0 – 20mA；供電：直線DC DC 24 V；可編程數值存儲區：50 KB

2) 模仿輸出模型塊 1路模仿量輸出 12BIT +/- 10VDC / 0-20 mA

3) 模仿器模型塊 8 POSITION

4) 以太網電纜

5) 工程組態系統wincc（含授權）

6) 數字量寫入輸出模型塊 8寫入24V DC/ 8輸出繼電器

電源模型塊，寫入：120/230V AC，輸出：24V DC/2.5A

7）全部I/O口均應用插接和端接兩種方法。

（2）數值可視化單元

應用西門子KTP700人機界面HMIHMIHMI KTP700BASIC PN

1）1個HMI基礎型色彩 PN，基礎面版，按鍵和觸摸實操，7“ TFT 顯露屏， 65536 色，PROFINET 連連連接口；

2）1個適用來10/100MBIT/S 的非管理型工業以太網交換機；

3）全部I/O口均應用插接和端接兩種方法。

（3）工業遠程IO單元

選用西門子新一代工業分布式遠程I/O系統ET200SP

1) 1根 標準裝配軌道, 長度: 483 mm

2) 1個 Profinet Net互聯網連連連接口模型塊

3) 1個 數字量寫入模型塊 8寫入24VDC/0.5A

4) 1個 數字量輸出模型塊 8輸出24VDC/0.5A

5) 2個 RJ45總線適配器

2個 底座單元，類型 A0, 2個分離的饋電終端 (數字量/模仿量） 24VDC/10A

工業互聯網控制實驗裝置,機械基礎課程教學模型實驗裝置

用來機械原理課程開設“機構動作簡圖測繪及解析實驗”。工件美觀大方，精加工裝配精確度高，動作構件、動作靈活、無干涉情況。

主要技術功能數值：
1.模型材料：應用鋁制材料或實物制作。
2.動作構件機械精加工，裝機精確度高，機構動作靈活。
3.各模型底層基板、支撐架統一烤漆，動作部分實行分色處置整理，美觀大方（如有底層基板）。

模型表單：
