電力電子實訓裝置

本裝置是按照《維修電工（高級）》（中國勞動社會保障出版社出版）培訓教學圖紙文檔實驗指導書及實驗指導書中關于電力電子與電氣傳動部分的技能培訓要求，吸收國內同類設備的優點，充分考慮了實驗室的現狀和發展趨勢，對原“電力電子技術及電機控制實驗裝置”在外觀、功能上實行優化集合，精心研制而成。

二、適用界限

不僅涵蓋了各職業院校、高級技校所開設的《電力電子技術》、《直線DC調動速度系統》、《交流ACACAC調動速度系統》、《電力拖動自動控制系統》等專業課程所要求的主要實驗項目，還可以用來對從業人員實行崗位培訓、就業培訓以及各省、市的維修電工培訓和鑒定考核使用。

三、技術功能

1.寫入電源：三相四線～380V±10%50Hz

2.作業環境：環境溫度（℃）（℃）（℃）界限為-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.裝置容量（KV）（KV）（KV）：＜1.5kVA

4.外觀尺寸：175cm×70cm×152cm

三、適用界限
本裝置涵蓋了各類院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直線DC調動速度”、“交流ACACAC調動速度”、“電機控制”、“電力拖動自動控制系統”及“控制課程課程課程理論”等專業課程所要求的實驗實驗項目。

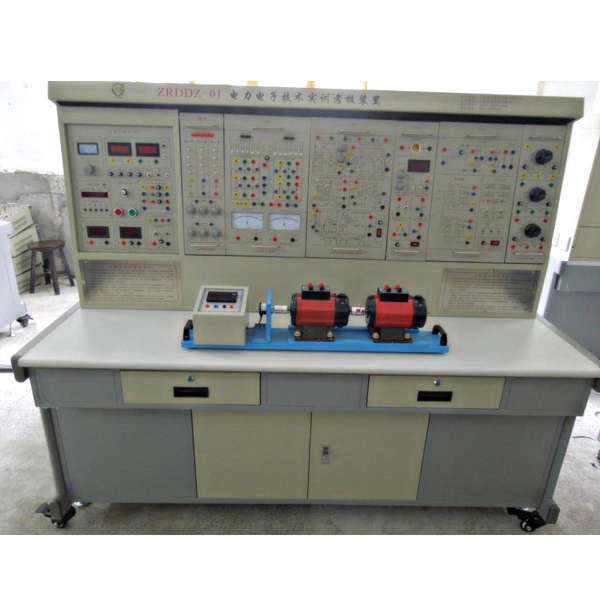

電力電子實驗裝置,平面磨床電氣實驗臺

“平面磨床電氣技能實驗考核裝置”是在原“平面磨床電氣技能實驗考核裝置”基礎上實行改造升級，它多加了M7120平面磨床擬真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的動作全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特別點

1、 M7120磨床半實物擬真模型是參照實際M7120平面磨床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的實操，能完成M7120平面磨床各種動作控制，它含有概括：砂輪的啟動停止、作業臺的往復動作、砂輪架的升降動作和冷卻泵啟動停止，極限位置的限位保護；

3、機床電氣線路的全部接點，在裝置的實操實操操作面板上全部有相應的測量試驗點，便利學生檢驗測量試驗故障；

4、半實物模型上全部電機的電壓（V）（V）（V）等級與實際的機床是完全相同；

5、半實物機床的床身應用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部位件，貼近真實機床；

6、半實物機床各部位件應用不一樣的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面應用高頻淬火工序技藝，經久耐用；

8、控制屏的故障箱內設定有32個開關，經過撥動故障開關，可設定相應的故障點。

二、技術功能

1、寫入電源：三相四線（ 380V±10%  50Hz ）

2、作業環境：溫度（℃）（℃）（℃） -10℃ ～+40℃ ，相對濕度＜85%( 25℃) ，海拔＜4000m

3、裝置容量（KV）（KV）（KV）：＜ 0.2kVA

4、漏電保護動作電流（A）（A）（A）：≤30mA；漏電保護動作時間：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半實物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、作業臺位移行程：400mm

9、砂輪架升降行程：100mm

10、磨頭座伸縮行程：100mm
