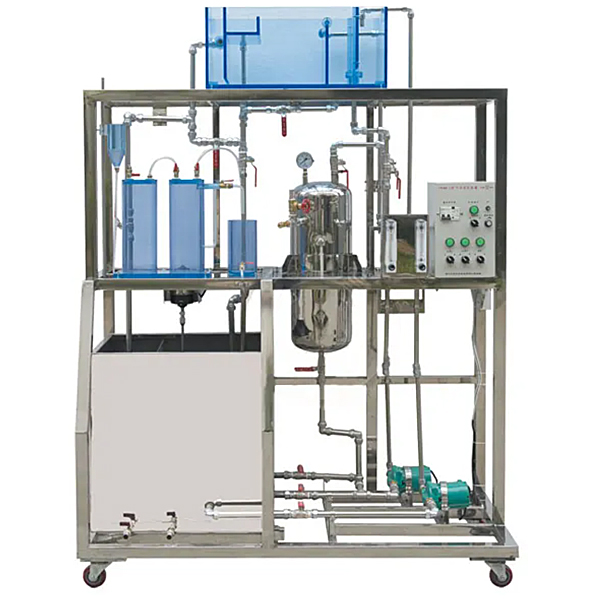

平流式加壓氣浮實訓臺

氣浮實驗是研究比重近于1或小于1的懸浮顆粒與氣泡粘附上升。

經過本實驗，希望達到下述目的：

1、進一步理解和掌控把握氣浮凈水方法的原理及工序技藝流程；

2、掌控把握氣浮法設計功能數值“氣-固比”及“釋氣量”的測量方法及整個實驗的實操技術。

二、主要技術功能數值參考規格及功能數值：

1、環境溫度（℃）（℃）（℃）：5℃～40℃

2、處置整理水量0.3m3/h，

3、處置整理效率：懸浮物去除率達95%以上。
4、溶氣系統：溶氣壓力0.3~0.5MPa，

5、氣泡顆粒大小直徑為20-30μm ，

6、含氣體積比≥3%，

7、釋氣量與飽和值比＞0.9。

8、回流比30%

9、溶氣罐功能數值為；Ø100×800mm、304不銹鋼材料、作業壓力0.3-0.5Mpa（可調）、容積13L；

10、設計進、出水、濁度等：

進水: 濁度：50°～100°             出水：5°～15°

進水: 顆粒雜質：20～80mg/L        出水：2～8 mg/L

進水: pH       6～9                出水：6～9

11、裝置外觀尺寸：長×寬=1200mm×400mm×1700mm、

12、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）（W）1800W，安全保護：設定有接地保護、漏電保護、過流保護；

平流式加壓氣浮實驗臺,工廠供配電綜合實驗臺

一、 概 述

現代化工廠（特別是大型企業）供電負荷密度大，供電方法復雜，可靠性要求高，電能重量（kg）（kg）要求嚴格，還要求考慮更高的靈活性，以適應供電負荷不斷多加和供電互聯網升級的需要。針對這種情況，將綜合自動化技術融入到工廠供電系統中已成為一種必然趨勢和發展方向。

“工廠供電綜合自動化實驗系統”正是依據高職高專《工廠電器與供電》、《電氣設備及運行維護》、《供配電技術》、《供用電互聯網繼電保護》、《配電系統自動化》和《配電網自動化技術》等課程的實驗教學要求，集合工廠供電系統的實際應用和發展而設計的綜合型實驗系統。

二、 特 點

全面性：清楚地反映經經經典型工廠供電系統的一次和二次部分，綜合應用多種工廠供電實際應用的電氣設備。能夠完成工廠供電系統的受電、輸送、分配、控制、保護等實踐技能實驗要求；

先進性：綜合微機繼電保護、電量計量、plc和工控組態等微機職能檢驗測量試驗控制的相關技術，應用分層分布式控制方法，組建成集控制、保護、測量和信號為一體的綜合自動化實驗平臺；

實用性：系統構造清晰，運行靈活，實操可靠。

三、 技術功能

1. 寫入電源：三相四線 AC380V±10% 50±2%Hz；

2. 整機容量（KV）（KV）（KV）：≤3kVA；

3. 實驗臺應用鋼制亞光密紋噴塑，金屬鋁實操實操操作面板；

4. RS-485和以太網兩種通訊連連連接口；標準MODBUS通訊協議；

5. 微機保護裝置測量元件精確度：刻度誤差：不大于1%；測量電流（A）（A）（A）：0.2級；母線電壓（V）（V）（V）：0.2級；輸出精確度：0.2級；頻率：0.01Hz；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms。

6. 實驗系統由供配電系統主接線模仿屏、計量儲物儲物儲物柜、控制儲物儲物儲物柜、監控系統等四部分含有概括。

7. 實驗系統能模仿中型工廠的供配電系統，應用控制屏構造，一次主接線印于鋁實操實操操作面板上。由35 kV，10kV，兩個不一樣的電壓（V）（V）（V）等級含有概括 ，整個系統有兩路35kV進線，其中一路正常供電，另一路作為備用，經過備自投自動變換;35kV母線出線有兩路分支，一路送其他分廠，一路經總降變降壓為10kV母線的進線電源1供本地使用；為了保證供電可靠性，另加一路電源作為10kV母線的進線電源2。進線電源1和進線電源2互為暗備用，分別給10kVⅠ段母線和10kVⅡ段母線供電，兩者也可經過備自投自動變換。為了保證一次線路供電的可靠性，配備裝備裝備了微機備自投，微機線路和微機變壓器保護；為了保證高壓電機的平穩運行，配備裝備裝備了高壓電機保護；為了提升用電重量（kg）（kg），配備裝備裝備了無功補償裝置；為了完成自動化控制，配備裝備裝備了PC機和plc控制器，完成了整個系統的“四遙”功能。
