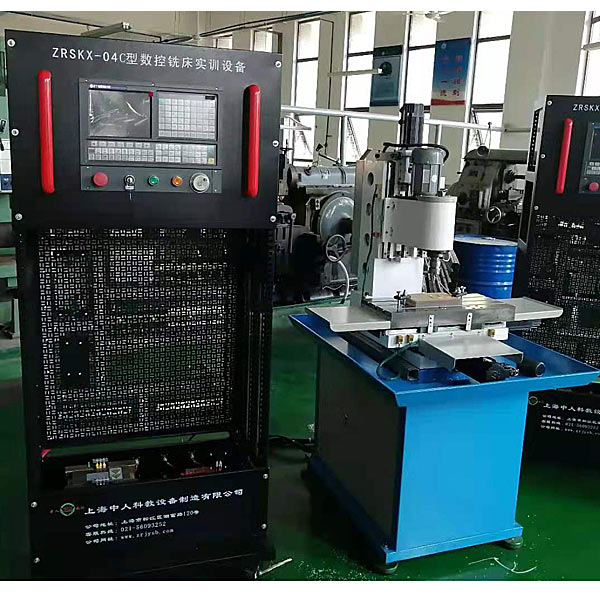

數控銑床裝調維修技術實驗臺

數控銑床裝調維修技術實驗臺,羅克韋爾plc控制實驗臺

一、設備基礎簡介
本系統是專門為職業院校、技工學校、職業教育培訓機構研制的數控銑床裝調維修技能實驗考核設備，按照機電類行業中數控機床維修技術的特別點，并集合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動實行研究，針對實驗教學活動實行了專門設計，含有了數控系統應用、plc控制、變頻調動速度控制、傳感器檢驗測量試驗、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學生對數控機床的裝配、接線、調動測量試驗、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、車工等工種的考核與鑒定。
二、設備特別點
1.設備依據數控機床裝調維修工職業及崗位的技能要求，集合數控機床維修技術領域的特別點，能讓學生在較為真實的環境中實行實驗，以鍛煉學生的職業能力，提升職業素養。
2.設備集合目前國內數控系統的使用情況，以及數控教學和設備的現狀，提供了華中數控系統，符合目前國內數控教學的現狀和特別點，為數控教學和實操實驗提供支撐。
3.以實際作業任務為載體，按照作業任務開展過程中的特別點劃分實施環節，分系統設計、電氣裝配與連接、機械裝配與調動、機電聯調與故障排除、機床精確度檢驗測量試驗、機床試加工等幾個真實作業過程的職業實踐活動，再現經經經典型數控機床電氣控制及機械傳動的學習掌控把握掌控把握掌控把握領域情境，著重培養學生對數控機床的機械裝調、電器裝配接線、機電聯調、故障檢驗測量試驗與維修、數控機床維護等綜合能力。
4.與實際應用技術相集合，含有數控系統應用、PLC控制、變頻調動速度控制、傳感器檢驗測量試驗、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學生對數控機床裝調的基礎工量具和量具的使用能力，強化學生對數控機床的裝配、接線、調動測量試驗、故障診斷與維修等綜合能力。





數控銑床裝調維修技術實驗臺,羅克韋爾PLC控制實驗臺

1.基礎簡介

plc可編程控制器實驗裝置集可編程邏輯控制器、編程系統、擬真實驗教學系統、實驗模型塊、實驗實物、電氣實驗網孔板、電氣元件模型塊等于一體。在裝置上，可直觀地實行PLC的基礎指令實驗，多個PLC實際應用的模仿及實物控制實驗。裝置配備裝備裝備裝備的主機應用應用廣泛的AB5000系列可編程控制器，配套AB系列C網通信編程電纜、三相鼠籠異步電機，并提供實驗所需的+24V/1A、+5V/1A直線DC電源。

2.技術功能

1) 寫入電源：三相四線（或三相五線）～380V±10% 50Hz；

2) 作業環境：溫度（℃）（℃）（℃）-10～+40 相對濕度＜85%(25)；

3) 裝置容量（KV）（KV）（KV）：＜500VA；

4) 重 量：＜110Kg；

5) 外觀尺寸：1680mm× 750mm×1600mm；

6) 安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）、過載保護裝置。

3.實驗裝置的基礎配備裝備裝備及功能

1) 配備裝備裝備AB5000系列PLC主機，數字量I/O（32路數字量寫入、16路數字量輸出）、模仿量I/O (4路模仿量寫入、4路模仿量輸出）、C網通信連連連接口、以太網通訊連連連接口、C網通信編程電纜。

2) 實驗控制屏（鋼制雙層亞光密紋噴塑構造）：掛放實驗模型塊，內置滑槽，模型塊在實驗屏上可隨意移位；

3) 實驗桌：鋼木構造，桌面為防火燒燒燒耐磨損損損材料制作，設定有放置工量具抽屜、鍵盤托、顯露器擱板；

4) 網孔板：構造巧妙，實驗時電氣元件固定在網孔板上，省時省力，靈活快捷；

5) 控制儲物儲物儲物柜

a. 交流ACACAC電源控制單元。三相四線380V交流ACACAC電源經空氣開關后給裝置供電，電網電壓（V）（V）（V）表監控電網電壓（V）（V）（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時設定有漏電警報指示及警報復位；提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護；
