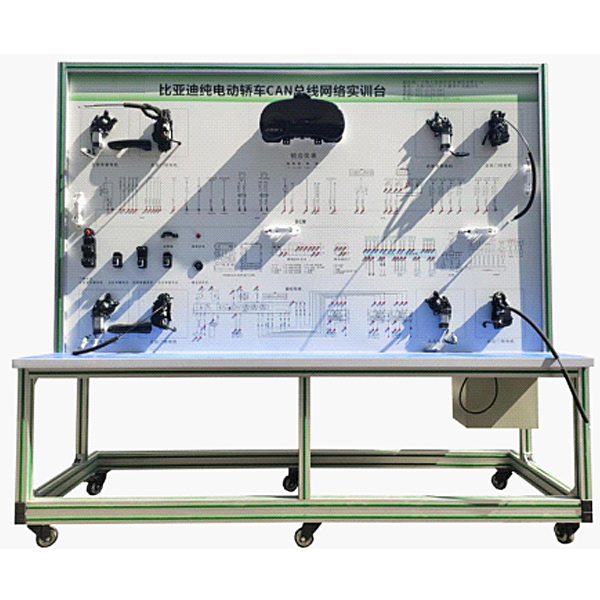

新能源汽車網絡系統示教實驗裝置

新能源汽車互聯網系統示教實驗裝置,電工考核實驗裝置

一、功能特別點
1.該設備完整展示了電動汽車整車CAN總線互聯網系統(含有概括舒適系統/電機控制/電池管理系統)，可以動態模仿整車CAN總線互聯網的運行狀態與作業過程。
2.示教板實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖與作業原理示意圖；學生可直觀對照電動汽車整車CAN總線互聯網系統構造原理圖和實物，認識和解析電動汽車整車CAN總線互聯網系統的作業原理。
3.示教板實操實操操作面板上裝配備裝備裝備有點火開關、帶網關通訊的整車控制器模型塊，智能儀表模型塊，電源系統模型塊，舒適控制模型塊(車燈與雨刮等），電機控制器，工況指示燈，電源開關，油門踏板，限限限制動作作作踏板，動力電機等模型塊與操縱開關。
4.示教板實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有30cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
5. 示教板作業應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
6.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）




新能源汽車互聯網系統示教實驗裝置,電工考核實驗裝置

一、基礎簡介

設備由鐵板制作的考核平臺、網孔板設備和電源裝置等含有概括。按照教學和實驗的需要，選用不一樣的元件、器件和部位件，可實行不一樣課程模型塊，不一樣項目的實驗。使用完畢的元件、器件和部位件，從設備上拆下，集中保管，損壞和丟失少。設備配備裝備裝備裝備漏電保護、過載和電子線路保護，保障人身安全和設備使用安全。

二、設備技術功能數值參考規格

1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；

2.設備的材料：鈑金、木儲物儲物儲物柜構造；

3.電源：

1)寫入：三相AC 380V ±10% 50HZ 三相五線 ；

2)固定交流ACACAC輸出：三相五線  380V 接插式1組、220V接插式1組、220V插頭座式1組，380V插頭座式1組

4.保護：熔斷器作短路保護，斷路器設定有過載保護，漏電開關設定有漏電保護功能，漏電保護動作電流（A）（A）（A）≤30mA，帶電源指示。

三、設備構造功能

設備由實驗屏（內置電源）、實驗桌（含鍵盤）、儲物儲物儲物儲物柜三大部分含有概括。鋼制表面經高溫噴塑處置整理，美觀大方而而而且有效起到防銹絕緣的作用；電源箱的布置依次為電源保護裝置、電源指示裝置、電源輸出；

實驗桌左側裝配備裝備裝備有角度可以調動的嵌入式的考核平臺1張，全部元件均應用端子引出，學生接線只需在端子上實行接線，可以有效的保護元件，轉接端子應用接插兩用端子排，便利與元件和實驗電源屏的連接，右側裝備有網孔板一塊，角度可調嵌入式裝配；實驗桌下部裝備有至少4個導向輪，便利設備位移；儲物儲物儲物儲物柜應用標準構造和抽屜式，用來放置工量具以及實驗圖紙文檔實驗指導書。電腦經過可調動電腦支撐架裝配于電源屏的上方。

教師教學設計系統：本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。
