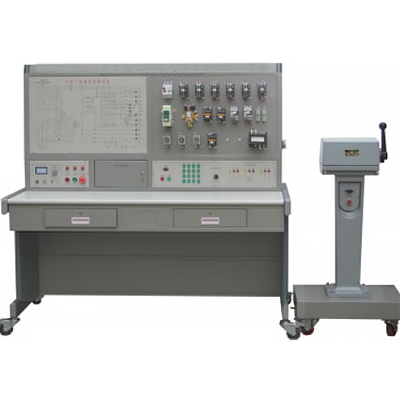

船舶絞纜機電氣控制實驗臺

船舶絞纜機電氣控制實驗臺,立體倉庫控制實驗臺

一、基礎簡介：
船舶絞纜機電氣控制實驗裝置是按照職業院校的船舶電氣、船舶電氣自動化、船舶機電及相關專業以及各職業鑒定站（所）等單位的船舶電氣控制的實驗教學、技能要求而研制的。該實驗設備均應用工業中通用的電器，不僅可以用來課程演示、電氣控制實操，還可以作為船舶電氣維修方面的培訓考核設備。
二、技術功能：
1.寫入電源：三相四線（或三相五線）～380V±10%? 50Hz
2.作業境：溫度（℃）（℃）（℃）-10℃～+40℃? 相對濕度＜85%(25℃)? 海拔＜4000m
3.裝置容量（KV）（KV）（KV）：＜1.5kVA
三、基礎配備裝備裝備本裝置由電源控制部分、儀表測量部分、船舶絞纜機電氣控制線路、交流ACACAC三速異步電機、故障設定、排除箱、電源插頭座等含有概括。
1.電源控制部分：提供三相交流ACACAC電源，帶有漏電保護功能，并配備裝備裝備有一只指針式交流ACACAC電壓（V）（V）（V）表，指示三相電網的線電壓（V）（V）（V）。
2.儀表測量部分：提供交流ACACAC電壓（V）（V）（V）表一只、交流ACACAC電流（A）（A）（A）表一只，用來控制線路測量。
3.船舶絞纜機電氣控制線路：提供控制線路所需的按鈕、交流ACACAC接觸器、熱繼電器、變壓器、交流ACACAC電磁閥、時間繼電器等元件。
4.故障設定、排除箱：由“故障設定區”、“故障排除區”、“故障指示區”含有概括，可隨意設定故障，待故障排除后，故障指示區可自動指示故障排除情況。
5.單片機、plc可編程設計與控制虛擬擬真系統（需提供版權證書及演示視頻）：
1)本系統基于unity3d研發，內置實驗步驟、實驗指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。
2)繼電器控制：閱讀實驗指導書，并進入實驗，經過認識閱讀電子線路圖，選用集合套件表單中的繼電器、熱繼電器、開關等元件以拖拽的形式布置至電器儲物儲物儲物柜中，限位器放放放置于三維（3D）（3D）（3D）機床模型上，可選用蓋蓋子，部分元件名稱可重命名，然后點擊連接線路按鈕，將端子對端子實行連線，將機床電子線路連接成功后，選用接通電源，實行實操，若集合套件或線路連接錯誤將彈出提醒錯誤框，可隨時實行場景重置。




船舶絞纜機電氣控制實驗臺,立體倉庫控制實驗臺

基礎簡介

立體倉庫實驗裝置是按照實際工業生產中使用的立體倉庫（高架庫）實物為模本，并實行了相應的縮小和適當的簡化而設計完成的設定有實際實操功能和實驗功能的一套設備。本裝置應用了常見的各種物品為"倉庫"的存取對象，經過 的控制可以完成分類、出庫、入庫等作業。使用 VisualBisic6.0 編程系統研發的上位機控制系統，管理存取對象的出入庫等作業。

技術功能數值

電源：一相 220V AC ± 10% 50HZ
外型尺寸：
功耗：＜0.5k VA
溫度（℃）（℃）（℃）： 0 ℃～ 40 ℃；
環境濕度：＜ 90% （ 40 ℃）；
安全保障功能設定有接地保護、漏電保護功能，安全性符合相關的國標標準。

可實行以下項目的實驗

西門子 S7-200 plc 的基礎指令實驗（ plc 種類及型號可由學校具體選用）
基于 PLC 控制的步進電機系統實驗
基于 VisualBisic6.0 的 PLC 控制界面運用（上位機系統）
經過上位機系統實行貨物的分類、出入庫管理
上位機與 PLC 的通信
基于 PLC 控制的立體倉庫實驗

配備裝備裝備

立體倉庫實驗系統含有概括實驗臺、庫架、西門子 224PLC （晶體管）、步進電機及驅動、控制實操實操操作面板、開關電源等。
實驗臺：應用鋁制制作而成，簡潔耐用而而而而且美觀大方；
庫架：含有概括鋁制組裝而成的五列四層架體和一個單獨的存取架；
PLC ： PLC 種類及型號可由學校具體選用。建議選用 西門子 S7-200CPU224 DC/DC/DC ， 14入/10出，為晶體管輸出型，帶2路PTO脈沖輸出。
步進電機及驅動：取貨架左右動作驅動步進電機；取貨架上下動作驅動步進電機
直線DC電機：完成取貨架伸出、收回動作，DC 24V，帶減慢速度器；
開關電源：把 220V 交流ACACAC電變換成 24V 直線DC電，為整個系統電子線路供電；
