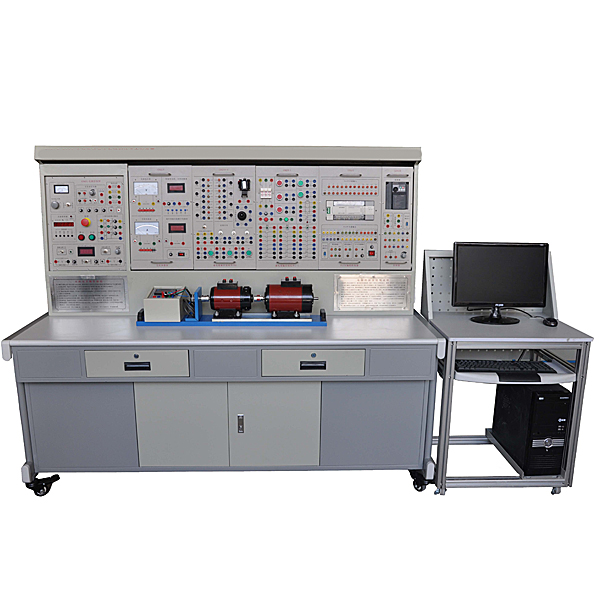

電機拖動及電氣控制實驗裝置

本實驗裝置是按照職業教育改革和發展的需要而研制的。該實驗裝置含有概括電力拖動系統的動力學，交流ACACAC和直線DC電機的電力拖動、常用低壓電器及基礎控制電子線路、橋式起重機的電氣控制及繼電器控制系統的設計等內容,同時多加了基于plc及變頻器的電機基礎控制線路，以及常用機床的控制。該實驗裝置適用來自動化專業與機電一體化專業開設的《電機及拖動基礎》、《工廠繼電器接觸控制》、《plc原理及應用技術》、《變頻調動速度技術》等課程的技能實驗。

二、裝置特別點

1. 應用掛式模型塊件構造，搭配靈活、可隨意更改實驗集合套件多加實驗內容，便利二次研發及功能拓展。

2. 實驗裝置由電源控制屏、實驗桌、實驗集合套件、電機、電機導軌及實驗實驗連接線等含有概括。

3. 對于基于PLC及變頻器的電氣控制實驗項目，能夠集合MCGS組態系統與計算機數值數值數值實行通信監控實驗裝置的運行狀態，更加貼近工業現場。

4. 實驗裝置含有了部分電機學試驗及全部電機拖動及控制的實驗項目，使學生能夠理解基礎的課程課程課程理論知識及熟練掌控把握實操技能。

三、技術功能

1. 寫入電源：三相四線（或三相五線）～380V±10%50Hz

2. 作業環境：溫度（℃）（℃）（℃）-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：≤1.5kVA

4. 重量（kg）（kg）（kg）：380kg

5. 外觀尺寸：1800cm×80cm×160cm

四、基礎配備裝備裝備及功能

（一）GDQ01電源控制屏(鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板)

1.交流ACACAC電源部分

提供三相0～450V可調交流ACACAC電源，同時可得到一相0～250V可調的交流ACACAC電源，配備裝備裝備有一臺三相同軸聯動自耦調壓器（規格：1.5kVA、0～450V）。可調交流ACACAC電源輸出處設定有過流保護裝置，當相間、線間過電流（A）（A）（A）及直接短路均能自動保護，克服了調換保險絲帶來的麻煩，并設定有過流聲光警報。控制屏的供電由啟、停按鈕實行控制，設定有漏電聲光警報、過壓保護、過流保護等功能，同時配備裝備裝備有一只急停按鈕，便利切斷電源，還配備裝備裝備有一只指針式交流ACACAC電壓（V）（V）（V）表，經過變換和變換開關，可便利地指示三相電網寫入和三相調壓輸出的每一相的線電壓（V）（V）（V）。

電機拖動及電氣控制實驗裝置,電冰箱維修與調動測量試驗實驗臺

一、基礎簡介：
“雙門電冰箱綜合實驗考核裝置”是為大中專院校的制冷專業、家電維修專業、各技能培訓及國家職業技能鑒定部門研發設計的，該裝置集制冷、電氣控制、故障模仿于一體，產訓裝置全理布置，設定有綜合性、直觀性、開放性及應用性很強的教學實驗及考核平臺，讓學生掌控把握直冷/間冷式電冰箱的構造、原理及特別點。
二、技術功能數值：
1、寫入電源：一相三線AC220V±10% 50Hz
2、裝置容量（KV）（KV）（KV）：＜0.2KVA
3、外觀尺寸：600×600×1700mm
4、制冷劑類型：R600
5、安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護裝置，安全符合國家標準
二、特別點：
1、實驗裝置直觀展示了直冷/間冷式冰箱的系統構造、作業原理，可以清楚的看到制冷循環系統構造及主要部位件的實物，便利教學演示講解及學生對課本知識的理解掌控把握。--管路中設定有視液鏡可查看制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2、整套實驗裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整，構造清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可適用對直冷式、間冷式電冰箱實驗的要求。
3、系統應用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等）
4、裝置設定有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不一樣啟動方法的運行模式，有利于學生將課程課程課程理論應用來實際，并培養學生實際實操動手能力。
5、可設定模仿故障，學生按照工序技藝解析故障可能產生的原因，確定故障發生的界限，并實行排故。有利于開展技能鑒定、考核作業。
