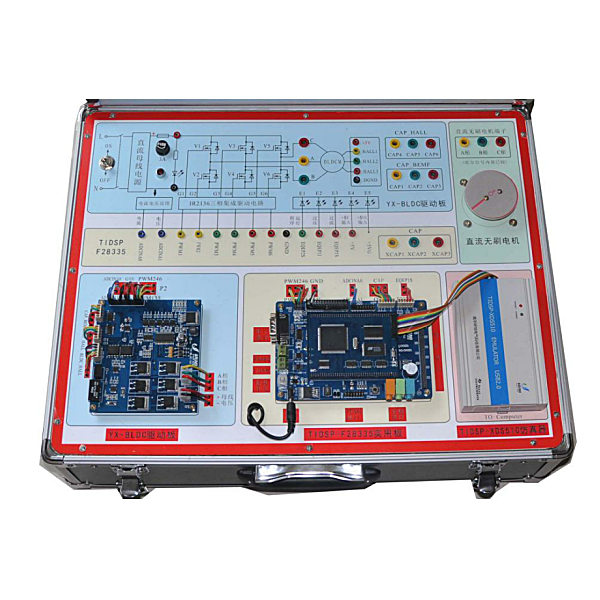

DSP電機控制系統實驗裝置

2） DSP端應用自主研發的28335實用板研發板，以現今主流TMS320F28335為核心，應用六 層核心板+底層基板的形式；

3） BLDC電機平臺應用三相全橋隔離控制，精確的PID算法，保證電機精確運行；

4） 直線DC電機驅動板控制信號使用灌電流（A）（A）（A）驅動方法，支持絕大多數單片機直接驅動；

5） 42步進電機驅動器設定有高平穩性、可靠性和抗干擾性的經濟型步進電機驅動器，適用來 各種工業控制環境，設定有自動半流，低壓關斷、過流保護和過熱停車功能；

6） 板載硬件資源豐富，外擴功能強大，可適用各類項目實驗；

7） 7. 0寸觸控顯露，應用工業類級別，適用惡劣的作業環境，友好的人機界面HMIHMIHMI便利您更好的 實操；

8） W5300 模型塊支持軟、硬件混合 TCP/IP 協議：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8個單獨的端口（sockets）同時連接；互聯網數值傳輸，速率可達到80Mbps；支 持ADSL連接（支持PPPOE協議，帶PAP/CHAP檢驗）；

9） GPIO拓展功能模型塊含有概括3x4矩陣鍵盤、12864LCD連連連接口、4段8位數碼管、溫濕度傳感器、 紅外信號寫入連連連接口、8路LED、直線DC小電機及步進小電機；

10） 應用分拆單獨的模型塊化設計理念，既可單獨演示，又可整體作業；

11） 對于電機控制有獨特設計的電機控制口；

12） 詳細的用戶手冊，讓您輕松入門掌控把握；

13） 注重EMI設計，平穩高效，含有概括外擴和全部外設資源；

14） 主流的F28335平臺，是電機控制領域和電力檢驗測量試驗領域的**；

15） 豐富的實驗例程，可適用各種教學實驗，尤其電機控制領域，便運用戶對其實行移植。

DSP電機控制系統實驗裝置,絮凝沉淀實驗裝置

一、實驗?zāi)康模?br /> 給水處置整理中澄清工序技藝通常含有概括混凝、沉淀和過濾，處置整理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后經過沉淀池實行重力分離。機械反應斜板沉淀池就是混凝、絮凝沉淀兩種功能的凈水構筑物。本模型就是展示絮凝反應池和斜板沉淀池內部構造的實驗裝置。希望達到以下目的：
1、經過對有機玻璃裝置直接地查看，深入對含有概括的各個部分的理解；
2、掌控把握機械反應池和斜板沉淀池水流方向和實操使用方法，查看絮體生成和沉淀的狀況。
二、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）（℃）：5℃～40℃
2、絮凝水量：0.84L/h
3、絮凝時間：10min
4、攪拌漿線速度 0.2～0.5m/s（可調）、
5、裝置外觀總尺寸：長×寬×高=1170mm×300mm×600mm
6、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）（W）500W，安全保護：設定有接地保護、漏電保護、過流保護、
三、主要配備裝備裝備：
1、原水箱1只：白色PP板材料、厚度10mm，400×400×500mm、底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
2、清水箱1只：白色PP板材料、厚度10mm，300×400×500mm，底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率（W）（W）（W）25W、轉動速度120rpm）、（含調動速度器1只）
4、絮凝塔1套、透明有機玻璃材料、壁厚8mm，Ø 200×700mm；（含304不銹鋼攪拌器1套）、
5、防腐蝕提升磁力水泵1臺、流量：27～32（L/min)、揚程：3.1～4.3（m）功率（W）（W）（W）30W；
