礦井供電模擬系統實驗裝置

“礦井供電系統模仿實操裝置”是按照經經經典型的礦井供電系統實行設計的，含有概括井上供電部份、井下中央變電所部份、采區作業面供電部份、位移變電站供電部分等。經過本裝置的培訓，可讓學生對礦井的供電系統有個全面的理解，可以完成供電系統的倒閘實操，并設定有誤實操報警，可作為礦井電類人員的安全培訓和考核。

二、技術功能數值

1.寫入電源：三相五線～380V±10% 50Hz

2.作業環境：環境溫度（℃）（℃）（℃）-5℃～＋40℃，相對濕度＜85%(25℃)，海拔＜4000m

3.外觀尺寸：2400mm×500mm×2000mm

三、裝置配備裝備裝備

1. 裝置構造

裝置應用儲物儲物儲物柜式構造，儲物儲物儲物柜體應用雙層亞光密紋噴塑構造，實操實操操作面板應用2mm厚鋁板，實操實操操作面板上的文字符文號應用噴塑工序技藝。儲物儲物儲物柜體配備裝備裝備有六個萬能轉向輪，便利位移和固定。

2. 供電系統

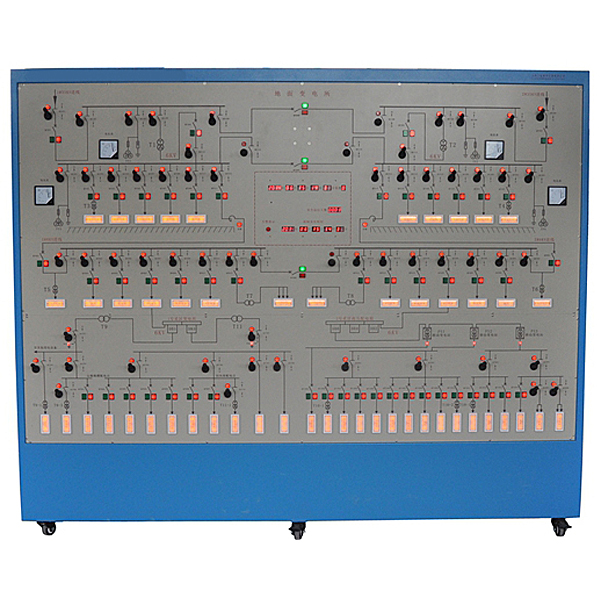

控制屏正面為經經經典型礦井供電系統模仿實操屏，裝置應用雙電源供電，系統分為五個部分：

(1)地面35kV供電部份（雙電源供電）

(2)地面6kV供電部份（副井提升機、主提升機、通風機、空壓機等）

(3)井下中央變電所6kV供電部份（提升機、整流設備、水泵、低壓動力照明等）

(4)采區變電所部分（煤電鉆）

(5)采區位移變電站配電部份（采煤機）

系統中主要開關元件為開關和斷路器，相應的系統圖上各開關實操元件和斷路器元件全部嵌入系統圖的相應位置，其通斷有相應的信號燈指示，紅綠信號燈分別指示合閘和分閘。每條供電支路全部有相應的負載并用光字牌指示

礦井供電模仿系統實驗裝置,完全混合式活性污泥實驗裝置

一、實驗目的：
污水處置整理構筑物動態模型實驗的目的是協作排水工程教學圖紙文檔實驗指導書及實驗指導書所講授的相關內容，使學生能直觀理解構筑物型式、內部構造及水在構筑物內的流動軌跡，深入對所學內容的理解。
經過本實驗，希望達到下述目的：
1經過查看完全混合型活性污泥法處置整理系統的運行，深入對該處置整理系統特別點及運行規律的認識；
2經過對模型實驗實驗系統的調動測量試驗和控制，初步培養實行小型模仿實驗的基礎技能；
3熟悉和理解活性污泥法處置整理系統的控制方法，進一步理解污泥負荷、污泥齡、溶解氧濃度等控制功能數值及在實際運行中的作用。
二、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）（℃）：5℃～40℃
2、處置整理水量：20～30L/h
3、空氣曝氣量：100～300L/h
4、設計進、出水水質：
進水：BODcr 400～800mg/L 出水：70～150mg/L
進水：COD5 200～400mg/L 出水：20～40mg/L
進水：SS 00～300mg/L 出水：20～80mg/L
進水：PH 6~9 出水：6~9
5、反應池尺寸：350mm×300mm×400m（4只）、
6、裝置外觀尺寸：1800mm×700mm×1600mm
7、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）（W）1500W，安全保護：設定有接地保護、漏電保護、過流保護、
三、主要配備裝備裝備：
1、原水箱1只：白色PP板材料、厚度10mm，500×400×550mm、底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
2、清水箱2只：白色PP板材料、厚度10mm，250×400×500mm，底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率（W）（W）（W）25W、轉動速度120rpm）、（含調動速度器1只）
4、合建式反應曝氣池4套、含曝氣裝置、透明有機玻璃材料、厚度10mm，300×300×350mm；
5、高位配水箱1只、透明有機玻璃材料、厚度10mm，400×350×400mm；
