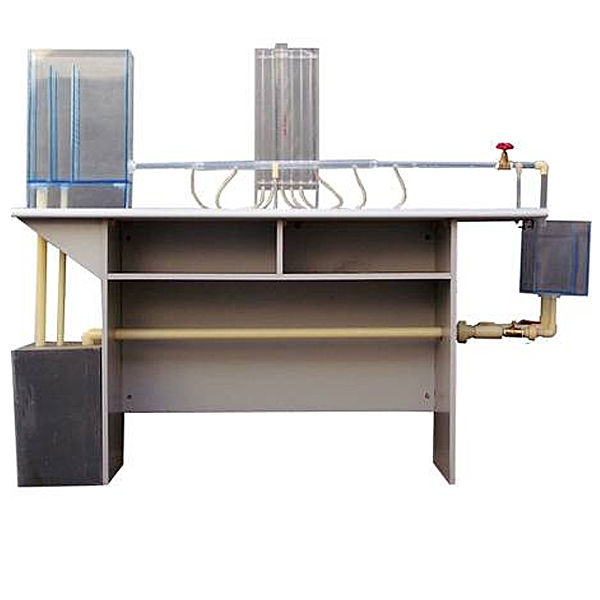

局部阻力系數測定實訓臺

局部阻力系數測量實驗臺,物料分類實驗裝置

技術功能數值:
1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續實操。
2、實驗水箱：容積40L，透明有機玻璃制作，帶有穩壓溢流口。
3、計量水箱：容積6L，透明有機玻璃制作，帶計量刻度。
4、局部阻力管：φ30（內徑24）mm，L=500mm；φ20（內徑14） mm，L=400mm，透明有機玻璃制作，管道設定有突縮與突擴等管段，在突擴管段上按3點法布置測點，突縮管段按4點法布置測點。
5、蓄水箱：500×400×400mm，材料PVC板。
6、靜音環保型水泵：揚程：10m，流量：12L/min，功率（W）（W）（W）：90W。
7、測壓計由6根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺便利讀數，壓差計內的指示液為水，無毒、實操安全。
8、實驗所用的流體--水為全循環設計，充分節約水資源。
9、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
10、外觀尺寸：1500×450×1500mm（長×寬×高），框體構造為可位移式設計，帶腳輪及禁錮腳。
11、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認識：設定有**視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。




局部阻力系數測量實驗臺,物料分類實驗裝置

基礎簡介

本實驗設備應含有氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢驗測量試驗等教學內容，是實際工業現場生產設備的微縮裝置。系統應基于多種傳感器的檢驗測量試驗，完成對不一樣材料、不一樣顏色物體的分揀。應用全開放式布置，鍛煉實操者系統接線、機械調動測量試驗裝配、系統編程、單獨組建控制系統、反饋整定、故障檢驗測量試驗及檢修的能力。
二、特別點
1.設備裝置由底層基板、實驗桌（型材構造）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分含有概括。氣動部分由電磁閥和氣缸含有概括，物料傳送部分由電機和同步傳送帶含有概括。
2.電氣控制由一相交流ACACAC電機及減慢速度器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等含有概括。
3.經過傳感器信號收集，plc編程，對交流ACACAC電機、電磁閥、實行開關量控制、置控制、時序邏輯控制，完成對傳送帶上的物料實行定位、辨識、分類。
三、技術功能數值
1.寫入電源：一相三線~220V±10% 50Hz
2.氣源：0.2Mpa~0.55Mpa
3.作業環境：溫度（℃）（℃）（℃）-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
4.實驗裝置容量（KV）（KV）（KV）：<0.5KW
四、裝置含有概括
1.設備裝置構造有型材底層基板構造
2.氣動部分由調壓過濾閥、電磁閥、調動速度閥、氣缸及磁性開關、氣泵含有概括
3.物料傳送部分由一相交流ACACAC電機及減慢速度器和同步帶含有概括
4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等含有概括
