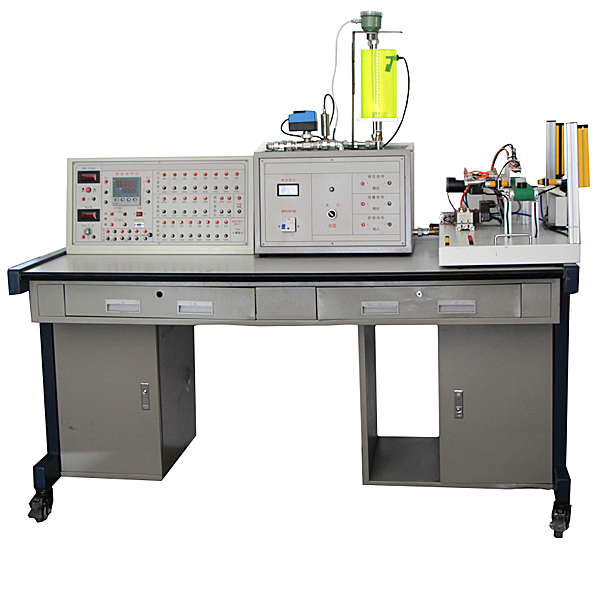

工業傳感器技術實訓裝置

1）控制屏

提供高平穩的±15V、＋5V、±2V~±10V可調、＋2V~＋24V可調八種直線DC穩壓電源；主控臺實操實操操作面板上還裝備有電壓（V）（V）（V）、頻率、轉動速度顯露。 音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；1.交流ACACAC電源AC220V，帶漏電保護器；直線DC穩壓電源：+24V/1A、±12V/1A、±5V；數字直線DC電壓（V）（V）（V）表：測量界限0～20V，分200mV、2V、20V三檔，精確度0.5級頻率/轉動速度表：頻率測量界限1～9999Hz，轉動速度測量界限1～9999rpm

3）變送器箱式掛式模型塊件

1.電荷放大器；測量界限：102pc、103pc兩檔可調，**輸出電壓（V）（V）（V）：10V/5mA；

2.輸出增益：10mV/uint、100mV/uint兩檔可調，與壓電加快速度度傳感器配套使用；

3.軸向位移變送器：測量界限：-4～6mm，電流（A）（A）（A）輸出：4～20mA，準確度：±0.5%（25℃）；頻率響應：2～5kHz，系統溫漂：±0.1%/℃，電源：24VDC；

4.壓力儀表：應用24位A/D變換器，雙5位高亮度紅色LED顯露，測量精確度：±0.2%F.S±1個字；帶RS232通信，與S型拉壓力傳感器配套使用

4） 數值收集卡箱式掛式模型塊件

1.  高速USB數值收集卡，收集卡支持**采樣頻率為400kHz，12位A/D變換

2.8路模仿量寫入，2通道模仿量輸出，信號輸出界限：－5V～＋5V電壓（V）（V）（V）信號

信號輸出連連連接口：標準BNC連連連接口16通道開關量寫入，16通道開關量寫入；輸出方法：集電極開路輸出；**輸出電流（A）（A）（A）：0.5A 5路開關量輸出；

3.  配套系統，可完成物 料分揀的自動控制、多功能轉子的測量、液位流量測量、位移測量、溫度（℃）（℃）（℃）測量控制

工業傳感器技術實驗裝置,地鐵車輛段作業虛擬擬真實驗裝置

1、系統基礎簡介
系統組建三維（3D）（3D）（3D）虛擬車輛段環境，含有概括綜合樓、運行檢修綜合樓、停車庫、車輛段線路、 出入庫變換軌、洗車機棚及控制室等主要作業場所，提供車輛段列車派班、出段、入段、調車、試車、洗車以及信號設備維護等情景化作業的培訓功能。
2、專業教學功能
信號設備日常維護
派班
入段
出段
調車
試車
洗車
3、專業練習與考核功能
信號設備日常維護
派班
入段
出段
調車
試車
洗車
