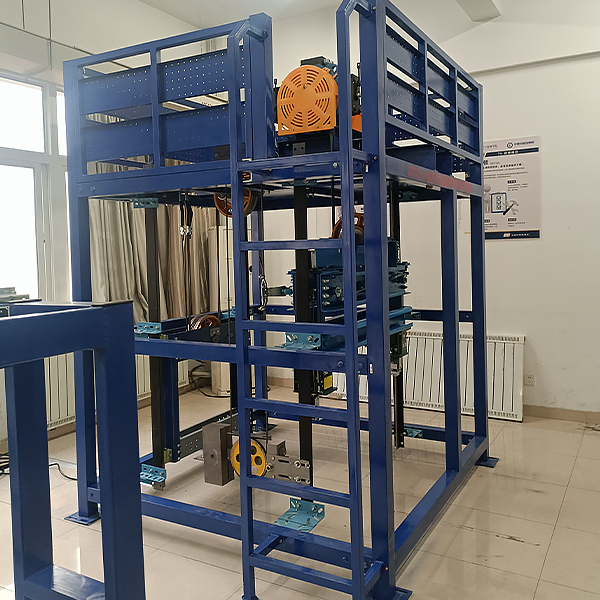

曳引機安裝實訓臺

曳引機裝配實驗臺,平面機構集合實驗裝置

1、設備尺寸：1800×1000×2000。
2、設備含：
a：龍門架-由方管焊接，表面環氧聚塑噴涂。
b：主機架-主機架用12#槽鋼，機梁用12#槽鋼，機梁墊板用10#槽鋼，表面噴漆。
c：主機-100kg蝸輪蝸桿曳引機，固定于主機架上。
d：手動葫蘆-用來吊裝主機。
f：職業技能綜合含有概括實驗虛擬擬真系統
系統內模型可實行360°旋轉、放大、縮小、平移，設定有通用互動按鈕：返回、首頁、幫助。全部虛擬擬真任務過程有提醒，在實行完一項任務后系統自動打鉤。工量具庫上方設定有實驗任務
1、基礎立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影，選用錯誤時有提醒）—改變姿態（經過點擊上下左右箭頭改變）—選用投影（進入答題界面，在6項中選用此時完成的三維（3D）（3D）（3D）投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維（3D）（3D）（3D）投影圖標定，在14處空白欄中選用相應的標注符文號）
C、相貫立體：實驗步驟分為實驗任務（文字提醒任務）—挖孔（選用隨意挖孔模型，此時將可在XYZ空間坐標中選用隨意面，模型同時變換，并出現一個坐標滑塊，按照滑塊位移大小，模型出現對應程度的剖切面）—孔徑改變（選用1-4孔徑）—后方通孔—選用投影（進入答題界面，在8項中選用此時完成的三維（3D）（3D）（3D）投影圖）





曳引機裝配實驗臺,平面機構集合實驗裝置

一、 主要技術功能數值：
1、直線DC電機功率（W）（W）（W）：125W；
2、作業轉動速度：0-200 rpm；
3、光柵角位移傳感器一個：GFJ-7-5V/1000P，轉動速度：1000柵/轉；
4、直線位移傳感器一個：WYDC-200L，測量界限L=200mm，精確度：0.5%；
5、連桿在132-316mm界限內有級可調；裝配孔間距：23mm
導桿在220-266mm界限內有級可調；裝配孔間距：23mm
搖桿在156-219mm界限內有級可調；裝配孔間距：23mm
6、帶傳動 傳動比為1：1.5；
7、鏈傳動 傳動比為1：1；
8、齒輪有三種：m=2 Z1=25 Z2=75 Z3=100
9、外觀尺寸： 1140×600×1360mm；
10、重量（kg）（kg）（kg）：85k
二、并提供以下19種拼接組裝方案：
(1).曲柄搖桿機構 ( 2).曲柄導桿搖桿機構
(3).曲柄對心滑塊機構 ( 4) .曲柄偏心滑塊機構
（5）.曲柄導桿對心滑塊機構 （6） 曲柄導桿偏心滑塊機構

常見問題：

1、如果我要購買曳引機安裝實訓臺_平面機構組合實驗裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的曳引機安裝實訓臺_平面機構組合實驗裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開曳引機安裝實訓臺_平面機構組合實驗裝置的發票，您需要提供開票資料。

3、你們的曳引機安裝實訓臺_平面機構組合實驗裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
