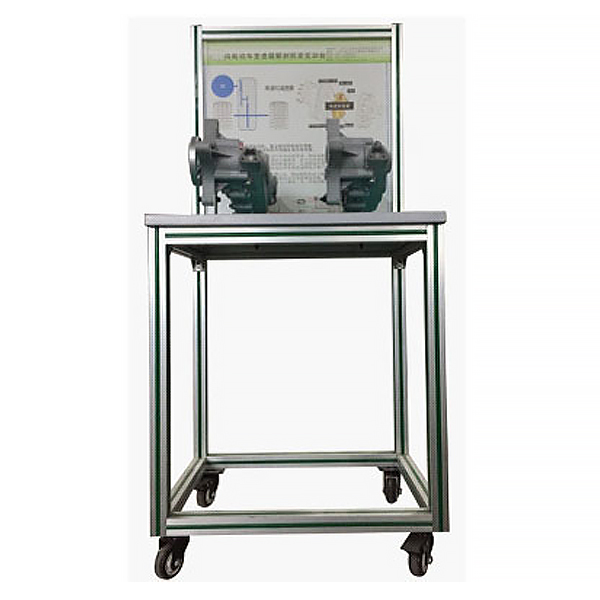

純電動車變速箱解剖拆裝實驗裝置

純電動車變速箱解剖拆卸裝配實驗裝置,汽車防盜系統實驗裝置

一、技術功能數值
1.平臺外觀尺寸（mm）：700*700*1410（長*寬*高）
2.教板外觀尺寸（mm）：700*700（長*寬）
3.作業溫度（℃）（℃）（℃）： -20°～+40°
4.變速箱：兩級減慢速度，減慢速度比16.7
二、配備裝備裝備要求
低速車輛變速箱，手動搖把，可位移平臺。
三、功能要求
1.變速箱放在平臺上，借助手動搖把，可以使變速箱主軸旋轉，查看內部齒輪減慢速度原理。
2.變速箱內部一級減慢速度齒輪，二級減慢速度齒輪，差速器解剖面均涂顏色，清晰顯露裝配位置和動力傳動路線。
3.實驗臺帶四個腳輪，位移靈活，同時腳輪帶自鎖裝置，可以固定位置。
4.實驗臺配教板，清晰再現內部零部位件名稱和聯接方法。
5.實驗臺另配1臺變速箱，供學生練習拆卸裝配。
6.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）




純電動車變速箱解剖拆卸裝配實驗裝置,汽車防盜系統實驗裝置

一、功能簡介

該設備應用 汽車發動機防盜系統實物為基礎，充分展示發動機防盜系統的含有概括構造和作業過程。
適用來學校對發動機防盜系統課程課程課程理論和維修實驗的教學需要。
二、功能特別點
1.真實可運行的汽車發動機防盜系統，充分展示汽車發動機防盜系統的含有概括構造。
2.可分別使用合法鑰匙和非法鑰匙起動設備，搖轉曲軸和信號輪，合法鑰匙可使發動機電控系統產生噴油器噴油、火花塞點火、油泵作業等，非法鑰匙則鎖住發動機電控系統，真實演示發動機防盜系統的作業過程。
3.示教板實操實操操作面板應用防火燒燒燒、防潮的**鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖與作業原理示意圖；學生可直觀對照電子線路圖和實物，認識和解析汽車發動機防盜系統的作業原理。
4.示教板實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗汽車發動機防盜系統各電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.示教板實操實操操作面板上裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、防盜控制單元實行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數值流、執行元件測量試驗、功能數值設定、波動線解析、鑰匙匹配等自診斷功能。
6.示教板實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有40cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
7.示教板作業應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
8.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
