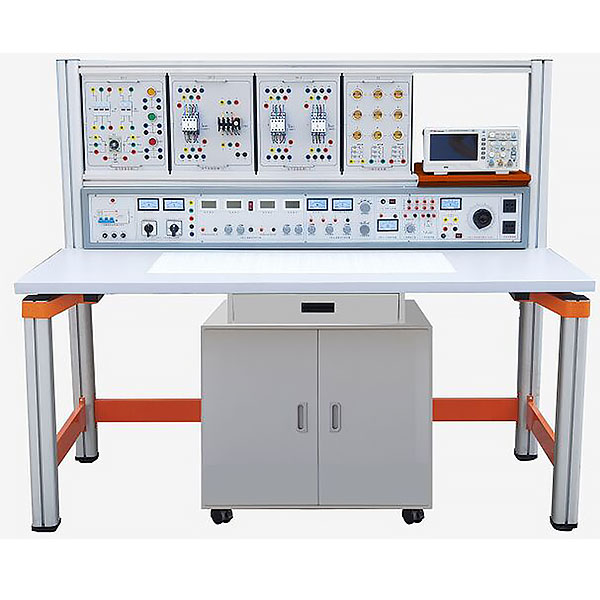

通用電工電子實訓臺

電工、電子、電拖實驗臺學生可以明顯直觀地理解線路構造與實驗原理。

電工、電子、電拖實驗室裝置教學目的是：使學生在電子線路基礎實驗的基礎知識、基礎方法和基礎技能方面受到較系統的教育與實驗，深入與鞏固對電子線路的基礎概念和規律的認識，培養學生設定有初步的實驗能力，良好的實驗習慣以及嚴謹的科學態度與作風，為后續實驗課程以及從事電子線路基礎方面的科研作業打好基礎。

一、設備的特別點：

通用電工電子技術及電拖實驗臺實驗臺設定有較完善的安全保障功能，較齊全的功能（詳見實驗臺構造簡介）。實驗桌中央配備裝備裝備有通用九孔**插件板，九孔**插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔**插件板內部內嵌126組銅質九孔一體成型嵌件。實驗中的弱電模型塊必須以單獨封裝的透明元件盒為單一模型塊，元件盒統一全部能協作九孔**插件板像搭積木一樣的形式自由搭建集合電子線路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電子線路圖防刮耐磨損損損，符文號美觀清晰。元件盒盒體與盒蓋應用較科學的壓卡式構造，維修拆卸裝配便利。元件放置在實驗桌下邊儲物儲物儲物儲物柜內，大大提升了管理水平，規劃化程度，大大減輕了教師實驗準備作業。

二、電工電子技術及電力拖動實驗裝置構造

通用電工電子技術及電拖實驗臺由電源控制箱式模型塊式模型塊式模型塊、實驗桌（裝備有九孔**插件板）、電氣控制實驗箱式掛式模型塊件，實驗箱式掛式模型塊件支撐架、位移矮儲物儲物儲物柜、示波器架、透明創新實驗模型塊、學生凳等含有概括。實驗裝置支撐架與實驗桌可集合、可拆卸裝配。支撐架與桌腳一體，鋁制構造；電氣控制實驗箱式掛式模型塊件及各實驗模型塊可按照實驗需求自由集合實驗。

通用電工電子實驗臺,脈沖/轉盤萃取單元實驗裝置

一、脈沖/轉盤萃取單元實操實驗裝置系統的含有概括及特別點
1、框體構造\樓梯\護欄：框體構造長×寬×高：約3000×1500×3500mm，樓梯寬度700mm。設備總裝配尺寸：3700×1500×3500mm。整機應用鋼質裝配框體構造（兩層設計，一層平面便利實操、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板），防銹紅丹底漆，噴烤漆處置整理。緊固件：與法蘭，閥門，框體構造，樓梯，護欄，支撐架協作。
2、系統由脈沖/轉盤萃取雙萃取單元實操實驗裝置對象含有概括，全部不銹鋼設備均實行不銹鋼精細拋光處置整理，體現整個裝置的工序技藝完美性。塔節應用優質無機玻璃制作，視覺效果好，脈沖萃取塔塔體：玻璃主體，硬質玻璃φ125×1200mm；上、下擴大段不銹鋼φ200×500mm；填料為不銹鋼φ16 mm扁環。轉盤萃取塔徑 ф85×1500mm，不銹鋼動/靜環。
3、萃取塔萃余分相罐應用特制的高硼硅玻璃可視萃余分相罐，萃余分相情況清晰可見。裝置運行介質為煤油—苯甲酸—水物系，萃取輕相物料可循環使用。
4、就地智能儀表電器控制臺：約1650X700X1400鋼質噴塑琴式構造就地儀表電器實操臺(含帶RS485通訊連連連接口就地控制智能儀表、嵌入式微機位及開關位，并內含DCS接入口)。內裝配漏電保護空氣開關、電流（A）（A）（A）型漏電保護器充分考慮人身安全保護；同時每一組強電輸出全部有旋鈕開關控制，保證設備安全，實操控制便捷；裝備有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁制線槽等。裝置可由現場工控實操臺經過帶RS485通訊總線的智能儀表＋工控組態系統的方法就地實行單獨測控，完成各實驗項目。系統也可應用DCS控制系統。
