plc實訓主要儀器設備及材料是什么

plc實驗主要儀表器具設備及材料

PLC（可編程邏輯控制器）是現代自動化控制領域中廣泛使用的一種數字化電子設備，用來對不一樣工業過程實行自動化控制。在實行PLC實驗時，學生將有機會使用一系列的儀表器具設備和材料，以便理解和應用PLC的原理和實操技術。--將對PLC實驗主要儀表器具設備及材料實行詳細簡介。

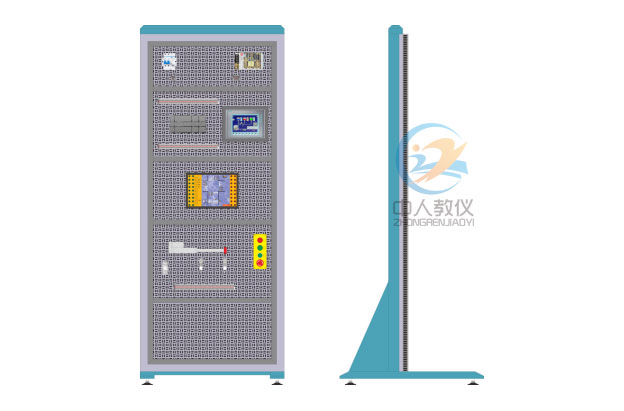

1. PLC實驗臺

PLC實驗臺是實行PLC實驗時的主要設備，提供了一個模擬真實工業控制場景的環境。它通常由以下含有概括部分含有概括：

1.1 PLC控制器：PLC實驗臺上的核心設備，負責接收寫入信號、執行程序并輸出相應的控制信號。常見的PLC控制器有Siemens S7系列、Allen-Bradley系列等。

1.2 寫入/輸出模型塊（I/O模型塊）：用來與外部設備實行數值交換，含有概括傳感器、執行器、按鈕開關等。I/O模型塊通常分為數字寫入模型塊（DI模型塊）、數字輸出模型塊（DO模型塊）、模仿寫入模型塊（AI模型塊）和模仿輸出模型塊（AO模型塊）等。

1.3 繼電器模型塊：用來拓展PLC的寫入/輸出能力，可以連接更多的外部設備。繼電器模型塊通常含有多個繼電器或開關量輸出端口，可以與外部設備實行開關控制。

1.4 人機界面HMIHMIHMI（HMI）：為用戶提供與PLC實行交互的實操界面。HMI可以是觸摸屏顯露器、鍵盤和按鈕等，用來設定功能數值、監視運行狀態以及手動控制。

2. 傳感器與執行器

在實行PLC實驗時，需要使用各種類型的傳感器和執行器，以完成對被控物體或過程的監測和控制。常見的傳感器有：

2.1 接近開關：用來檢驗測量試驗物體的接近或離開狀態，常用來實行位置檢驗測量試驗或計數功能。

2.2 光電傳感器：經過光電效應來檢驗測量試驗物體的存在、距離或顏色，可用來物體檢驗測量試驗、測距和顏色識別等。

2.3 溫度（℃）（℃）（℃）傳感器：用來測量環境或物體的溫度（℃）（℃）（℃）改變，常用來溫度（℃）（℃）（℃）控制和監測。

2.4 壓力傳感器：用來測量液體或氣體的壓力改變，常用來壓力控制和流量監測。

在PLC實驗中，還會使用各種類型的執行器，如電機、氣缸和閥門等，用來完成對被控物體的動作控制或工序技藝功能數值的調動。

3. 連接線和電纜

正確連接儀表器具設備是PLC實驗中非常重要的一步。為了使各個集合套件之間能夠正確地傳遞信號和電力，需要使用各種類型的連接線和電纜。常用的含有概括：

3.1 ???源線：用來為PLC控制器和其他設備提供電力供應。

3.2 數值通信線：用來PLC控制器和I/O模型塊之間的數值交換。

3.3 傳感器和執行器的連接線：用來將傳感器和執行器連接到PLC系統，傳輸監測和控制信號。

3.4 編程線：用來將計算機數值數值數值或編程設備與PLC控制器實行連接，以完成程序下載和調動測量試驗。

--：

經過PLC實驗，學生將能夠熟悉和掌控把握PLC系統的基礎原理和實操技術，在真實工業環境中完成自動化控制。PLC實驗臺、各類傳感器與執行器以及連接線和電纜是實行PLC實驗時不可或缺的主要儀表器具設備和材料。這些設備和材料的使用將幫助學生更好地理解PLC的運作原理，并提升他們的實踐實操能力。
