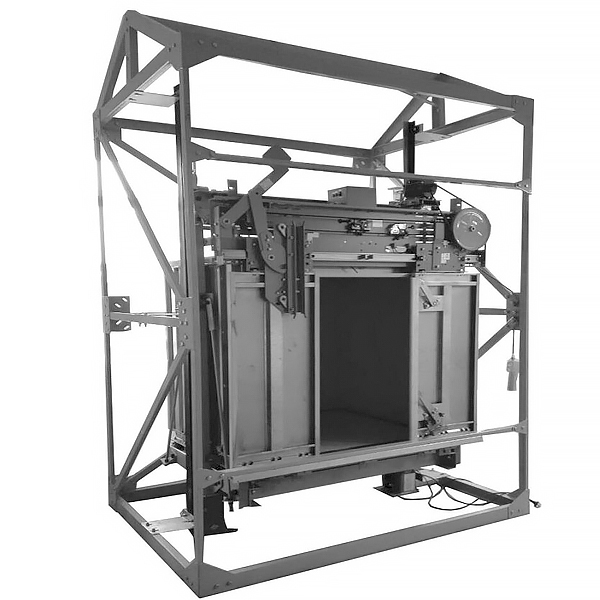

電梯轎箱安裝與調試考核實驗裝置

電梯轎箱裝配與調動測量試驗考核實驗裝置,微機保護系統實驗臺

1、設備外尺寸：1860×1310×2900。
2、設備含：
a：井道架：支承鋼架應用50×50×5#角鋼；斜拉應用50×50×5#角鋼，模仿井道壁，表面環氧聚塑噴涂。
b：轎廂-轎架由鐵板折彎，表面環氧聚塑噴涂，轎壁由不銹鋼折彎，模擬真實的電梯轎廂，轎廂大小：1000×800×1000。
c：轎門-配套中分變頻門機，可點動控制開關門，開門尺寸：1000×1000。
d：導軌-配套T89實心導軌，用角鋼支撐架固定于井道壁。
e：安全部位件-配套T89軌的4000kg的漸進式安全鉗，裝配于轎廂底。
f：職業技能綜合含有概括實驗虛擬擬真系統
系統內模型可實行360°旋轉、放大、縮小、平移，設定有通用互動按鈕：返回、首頁、幫助。全部虛擬擬真任務過程有提醒，在實行完一項任務后系統自動打鉤。工量具庫上方設定有實驗任務
1、基礎立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影，選用錯誤時有提醒）—改變姿態（經過點擊上下左右箭頭改變）—選用投影（進入答題界面，在6項中選用此時完成的三維（3D）（3D）（3D）投影圖）




電梯轎箱裝配與調動測量試驗考核實驗裝置,微機保護系統實驗臺

一、 概 述

本裝置應用現代電力工程中廣泛應用的微機線路保護裝置，配備裝備裝備有電源、兩段輸電線路、互感器、智能故障設定考核等模型塊。本裝置主要完成保護裝置特性測量試驗、接線、整定、運行等方面的實驗。可用來電力行業培訓，也可用來高等院校、中專技校相關專業學生實驗的考核。

1.智能型故障設定與大屏幕液晶答題器：

2.實操單元：實操單元電子線路板（與顯露屏一體）、鍵盤。

3.實操單元應用多重保護設計；雙電源直線DC 12V 寫入； 128X64LCD 顯露；8 路開關量報警寫入，***多 48 路繼電器控制；實操單元可以不聯網實行脫機考核；可以自動評定分?jǐn)?shù)；有報警時顯露屏提醒。

主要有以下實操功能：

學生入口：學生解除故障時使用，可以查詢考核剩余時間。

教師入口：設定故障、. 解除全部故障、設定考核時間、修改登錄密碼、設定設備號。教師入口需要登錄密碼。

分?jǐn)?shù)查詢：查詢學生的當前得分情況。

學號查詢：查詢教師經過計算機數值數值數值設定的學號。
