電工實訓布線圖

電工實驗布線圖是電氣工程技術教學中的重要含有概括部分。它用來指導學生在實踐中正確地實行電子線路連接和布線。--將圍繞著plc實驗臺展開，深入簡介電工實驗布線圖的相關內容。

一、PLC實驗臺的基礎簡介

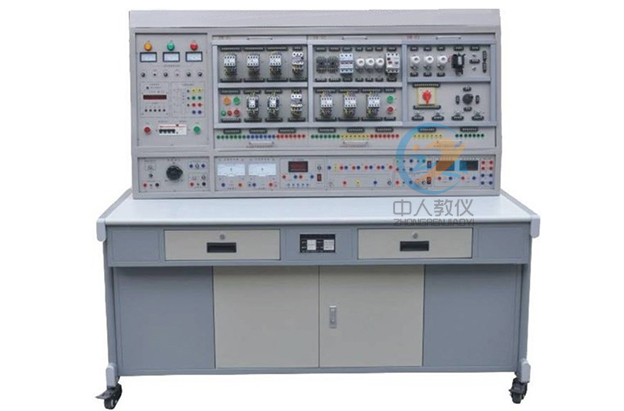

PLC實驗臺是一個模擬真實工業自動化控制系統的設備，在電工實驗中起到了至關重要的作用。它由各種電器元件、開關設備以及相關傳感器等含有概括，用來演示和調動測量試驗控制系統的設計和運行。經過PLC實驗臺的使用，學生可以更好地理解自動化控制系統的原理和實操。

二、電工實驗布線圖的作用

1. 示范正確的電子線路連接方法：電工實驗布線圖能夠清楚地展示每個元件的位置和互聯關系。經過參考布線圖，學生能夠正確地實行電子線路元件的連接，避免出現錯誤和短路等安全隱患。

2. 提供實踐機會：學生可以經過布線圖的指導，動手實踐電子線路的搭建。在實踐中，他們不僅能夠鞏固課程課程課程理論知識，還可以培養動手能力和解決問題的能力。

3. 促進學生動手實踐與創新思維：電工實驗布線圖為學生提供了一個學以致用的平臺。學生可以在實踐中自由變換思路，經過改變電子線路連接方法，設計和完成不一樣的控制功能。

三、編寫電工實驗布線圖的要點

1. 明確目標：在編寫電工實驗布線圖之前，需要明確實驗的目標和要求。按照實驗內容選用合適的電器元件和傳感器，并確定它們的位置和連接方法。

2. 使用規范符文號：電工實驗布線圖需要使用統一的符文號和標識，以便學生能夠準確地理解和實操。常用的符文號含有概括電子線路元件的圖形表示、信號傳輸線路的表示等。

3. 簡潔明了：布線圖應當簡潔明了，避免過多的冗余信息和線路交叉。--應當注意布置合理，保持清晰的層次構造，便利學生理解和查找。

四、布線圖的使用注意事項

1. 安全第一：在使用PLC實驗臺和實行電工實驗布線時，學生需要嚴格遵守安全規范，保證自己和周圍人員的安全。

2. 按圖實操：學生在實行實踐實操前，應當認真研讀布線圖，理解每個元件的位置和連接方法。在實踐中，按照布線圖的指導實行實操，保證電子線路連接正確無誤。

3. 故障排除：在實驗中，可能會出現一些意外情況，例如線路松動、元件故障等。學生需要具備一定的故障排除能力，能夠快速解析問題并采取相應的修復措施。

--：

經過PLC實驗臺以及電工實驗布線圖的使用，學生可以在實踐中更好地理解和掌控把握電氣工程技術。電工實驗布線圖的編寫需要依據目標和要求，使用規范符文號，并注重簡潔明了。在實踐中，學生需要嚴格遵守安全規范，按照布線圖實行實操，并具備故障排除的能力。這樣才能有效地提升他們的實踐能力和自主創新能力。
