城市軌道車輛輔助電源系統模擬實驗實訓臺,-DCZ05

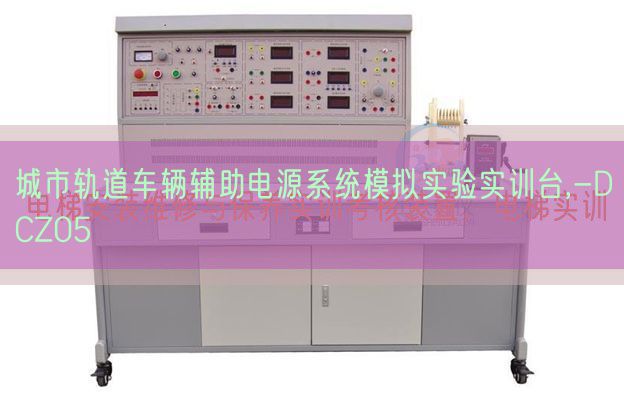

-DCZ05 城市軌道車輛輔助電源系統模仿實驗實驗臺
輔助電源系統（SIV）是城市軌道車輛的核心部位件，將母線直線DC電壓（V）逆變為恒頻恒壓的三相交流AC電壓（V）（AC380V）和轉化為直線DC控制電壓（V），為空調和各種控制器供電。但輔助電源系統的電壓（V）較高、占地面積較大以及重量（kg）較重，而而且城市軌道車輛涉及安全等諸多因素，學生很難實行實際車輛輔助電源系統實操，一般現象下不允許大量學生進入車輛維修車間。為理解決以上問題，研發了城市軌道車輛輔助電源系統模仿實驗實驗臺。該城市軌道車輛輔助電源系統模仿實驗實驗臺主要含有概括接地開關子系統、高速斷路器模仿子系統、隔離開關子系統、三相靜止變流器子系統、直線DC輸出子系統、蓄電池充電子系統、應急電源系統、電池組、載入器、故障設定子系統以及列車管理子系統（與輔助電源系統相關）等構成。運用該裝置可以直觀理解城市軌道車輛輔助電源系統各個構成部分和完成的功能，深入學生對城市軌道車輛輔助電源系統作業原理的認識，完成輔助電源系統正常使用、日常維護、落成實驗以及故障處置整理等實驗實驗。


-DCZ05 城市軌道車輛輔助電源系統模仿實驗實驗臺
本系統采取小功率（W）輔助電源來模仿實際工況中的大功率（W）輔助電源運行，對所測得數值的解析可用來指導實際工況中的輔助電源特性研究，這也就突破了普通實驗室功率（W）容量（KV）的限制，大大降低了模仿系統的制造成本，該裝置可以按照客戶需求為研究人員提供預留開放部分連接口，可進一步拓展功能。
一、技術功能數值：
（1）受流器寫入功能數值 規格限定直線DC寫入電壓（V）；DC200V；波動：±20%；
（2）逆變器輸出功能數值 逆變器輸出電壓（V）幅值為：110V；頻率：50Hz；三相不平衡度不超過2%；逆變器輸出電流（A）：10A；
（3）蓄電池功能數值 12AH，DC48V；
（4） 蓄電池充電器功能數值 寫入電壓（V）：AV110V，50Hz；輸出功能數值DC48V±3%；
（5）控制電源功能數值 寫入電壓（V）：DC48V；輸出電壓（V）：24V；電流（A）：3A；
（6）應急電源功能數值 寫入電壓（V）：DC200V；輸出電壓（V）：48V
二、實驗項目：
　　學生經過該裝置的實驗實驗可以掌控把握城市軌道車輛輔助電源系統原理、輔助電源實操規則、輔助電源系統日常維護以及輔助電源系統故障解決方法等，該系統可完成如下實驗實驗內容：
（1）城市軌道車輛輔助電源系統電器認識實驗；
（2）城市軌道車輛布線實驗；
（3）城市軌道車輛試運前輔助電源模仿系統查驗實驗；
（4）無高壓狀態下靜態輔助電源模仿系統實驗；
（5）空載狀態下輔助電源模仿系統實驗；
（6）負載狀態下輔助電源模仿系統實驗；
（7）城市軌道車輛輔助電源拓展供電實驗；
（8）城市軌道車輛輔助電源應急供電子系統實驗；
（9）城市軌道車輛輔助電源系統故障保護實驗。
