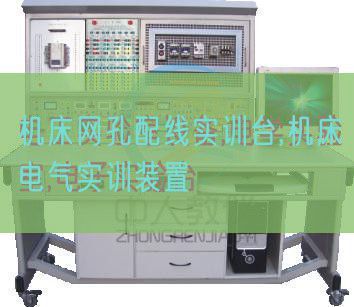

機床網孔配線實訓臺,機床電氣實訓裝置

-JC13 機床網孔配線實驗臺



一、 基礎簡介

"-JC13型型機床網孔配線實驗臺"適用來大、中專職業類院校、技工學校的《電工技能實訓》、《電力拖動控制線路與技能實訓》、《高級維修電工技能鑒定》和《機床控制電子回路技能實訓》等實驗教學。
"-JC13型型機床網孔配線實驗臺"是為適應職業教育和實際實操培訓的要求,實操安全、規范，使用靈活，牢固、耐用，美觀大方，富有現代感。特殊模具的工業型材，構造科學、外觀美觀。
該裝置主要采用實驗桌、網孔板、實驗元件構成。學生按照實驗線路實行元件的合理布置，裝配、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模仿實操、裝配調節測試的綜合實驗，實訓學生動手能力和實操技能。實驗項目可自行確定，按照所選的項目選用相應的元件。該裝置也可作為電工技能考核鑒定的設備。實驗臺配備裝備漏電保護、過載和電子回路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，是本設備的特別點。

-JC13型型機床網孔配線實驗臺

二、設備構造功能

本實驗臺由實驗屏（內置電源）、實驗桌、實驗儲物儲物柜、凳子等構成。
1、實驗臺由實驗屏（內置電源）、實驗桌、實驗儲物儲物柜三大部分構成。以30mm×30mm成型方鋼作為設備主要框體結構材料；
2、實驗屏、底盤應用焊接連接、關鍵部位應用三角筋用內六角螺釘加固連接，表面經高溫噴塑處置整理，美觀大方而且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁制型材及滑槽構成網孔板固定機構；
3、固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布置依次為電源保護裝置、電源指示裝置、電源輸出；
4、實驗桌桌面應用25mm麻灰色高密度層壓板封邊特制，實驗桌桌面材料設定有良好的防火燒、防水浸、耐磨損、絕緣等功能，有效提升絕緣等級；實驗桌下部裝備有至少4個導向輪，便利實驗臺架位移和固定；
5、實驗儲物儲物柜應用標準構造和抽屜式，左側有3層抽屜，用來放置工量具以及實驗圖紙文檔實訓指導書。
6、每個工位配備絕緣板。
7、凳子 每個實驗臺配兩個塑料圓凳。

三、設備技術功能數值參考規格
1、 外型：整體尺寸約1632mm×750mm×1638mm；
2、 實驗臺架的材料：鐵板、鋁制構造；
3、 電源： 1)寫入：三相AC 380V ±10% 50HZ 三相五線；2)固定交流AC輸出：三相五線 380V 接插式2組、220V接插式2組、220V插頭座式4組3)可調直線DC輸出： 0～24V/2A連續可調2組（帶有指針電壓（V）、指針電流（A）表就地實時監控電源改變）；
4、 連接口及儀表：指針式電壓（V）表 2 只，時刻監控電網電壓（V）改變；
5、 保護：熔斷器作短路保護，斷路器設定有過載保護，漏電開關設定有漏電保護功能，漏電保護動作電流（A）≤30mA。
6、 兩組電源相互單獨，互不干擾。
7、 不銹鋼網孔板: 數量2塊,規格：700×600mm 。 用來學生實驗裝配電氣元件、實驗內容的自主創新、實驗內容拓展升級。


8、 實驗說明書: 數量1套,指導學生實驗.
9、 實驗用線1套. （需適用實驗內容，而標準配套）


四、本設備可完成的經典型實驗項目

1.基礎技能實訓

（1）常用工量具的使用與識別
（2）電工識圖實訓
（3）電工布線工序技藝
（4）常用實驗連接線的鏈接和絕緣層的恢復
（5）萬用表的使用與讀數
（6）配電板裝配
（7）室內配線

2.照明電子回路

（8）日光燈電子回路裝配
（9）白熾燈電子回路裝配
（10）兩地控制一盞燈電子回路裝配
（11）室內照明電子回路裝配
（12）觸摸開關電子回路連線
（13）聲光控制演示開關電子回路接線
（14）人體感應延時開關電子回路接線

3.儀表電子回路

（15）一相電度表直接接線電子回路裝配
（16）一相電度表經電流（A）互感器接線的電子回路裝配
（17）交流AC電壓（V）的測量
（18）直線DC電壓（V）的測量
（19）電流（A）表的裝配
（20）電壓（V）表的裝配
（21）電阻的測量
（22）三相四線有功功率（W）電度表直接接線的電子回路裝配
（23）三相四線有功功率（W）電度表經電流（A）互感器接線的電子回路裝配
（24）電流（A）互感器電子回路
（25）兆歐表的使用
（26）鉗型電流（A）表的使用
4、電氣控制電子回路
（27）常用開關繼電器的拆卸裝配
（28）交流AC接觸器的拆卸裝配
（29）交流AC接觸器的拆卸裝配
（30）一相電容運行電機接線
（31）三相異步電機直接啟動
（32）三相異步電機點動控制
（33）三相異步電機自鎖控制
（34）三相異步電機兩地控制
（35）三相異步電機接觸器聯鎖正反轉控制
（36）三相異步電機雙重聯鎖正反轉控制
（37）三相異步電機延時自動正反轉控制
（38）雙電機手動順序啟動控制
（39）雙電機自動順序啟動控制
（40）延時啟?？刂?br /> （41）三相異步電機手動Y/△啟動控制
（42）三相異步電機自動Y/△啟動控制
（43）三相異步電機能耗限制動作
（44）三相異步電機可逆雙向能耗限制動作
（45）三相異步電機反接限制動作
（46）三相異步電機自往返控制
（47）三相異步電機帶點動正反轉控制
（48）三相異步電機帶點動自往返控制
（49）三相異步電機串電阻降壓啟動手動控制
（50）三相異步電機串電阻降壓啟動自動控制
（51）三相異步電機串電阻降壓啟動反接限制動作控制
5、機床電氣控制電子回路
（52）電動葫蘆電氣控制
（53）CA6140型車床控制電子回路
（54）Z3040型搖臂鉆床電氣控制電子回路
（55）X62W型萬能銑床電氣控制電子回路
6、其它電機控制電子回路
（56）雙速電機手動變換控制
（57）雙速電機自動變換控制
（58）并勵直線DC電機電樞線路串電阻啟動與調節速度
（59）直線DC電機能耗限制動作的控制線路
（60）直線DC電機反接限制動作的控制線路

五、每臺設備的配備

序號	名稱	單位	數量	備注
1	實驗臺及實驗屏	臺	1	外觀尺寸約為：1632mm×750mm×1638mm； 材料：鋼鋁木構造；符合國家相關環保要求； 寫入電壓（V）：AC380V±10%50Hz三相五線； 容量（KV）：＜1.5kVA； 實驗屏：用來掛置網孔掛板，裝配元件。
2	電氣元件	套	2	見電氣元件表單
3	實驗電機	臺	1	三相異步電機（380V，單速帶離心開關） PN(W):60、nN(r/min):1400、UN(V):三相AC380IN(A):0.33、連接組別：△/Y，配速度繼電器jy1
		臺	1	三相雙速異步電機 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相AC380IN(A):0.25/0.2、連接組別：△/2Y
4	實驗用線	套	1
5	網孔板	塊	2	尺寸約為：700×600mm用來學生實驗裝配電氣元件、實驗內容的自主創新、實驗內容拓展升級；
6	實驗說明書	套	1	指導學生實驗
7	學生凳	個	2	圓凳

六、本實驗室配備設備表單

序號	名稱	單位	數量	備注
1.	數字萬用表	臺	10
2.	焊槍	把	10
3.	熱風機	把	2
4.	吸錫器	把	10
5.	剝線鉗	把	10
6.	偏口鉗	把	10

每臺設備配備電氣元件兩套表單
序號	名稱	型號與規格	單位	數量	備注
1	三相漏電開關	DZ47LE-32-16A	只	2
2	三相熔斷器	RT18-32	只	10
3	交流AC接觸器	CJX2-2510220V380V	只	8
4	輔助觸頭	F4-22	只	8	2常開2常閉
5	按鈕	LA4-3h	只	4
6	時間繼電器	JSP14P	只	4
7	熱繼電器	JR32-20	只	4
8	行程開關	LX19-131	只	8
9	大功率（W）電阻	Zx2-2/0.7	只	6	5A、7歐
10	整流二極管	2CZ30	只	8	30A600V
11	綜合支撐架	內置按鈕4只、指示燈4只、急停1只、變換開關1只，LS2-22只、3只大功率（W）電阻	只	2
12	接線端子	TB1520	個	2
13	線槽			若干	適用設備裝配和實習項目要求
14	導軌
15	塑料裝配卡子
16	不銹鋼自攻螺絲
