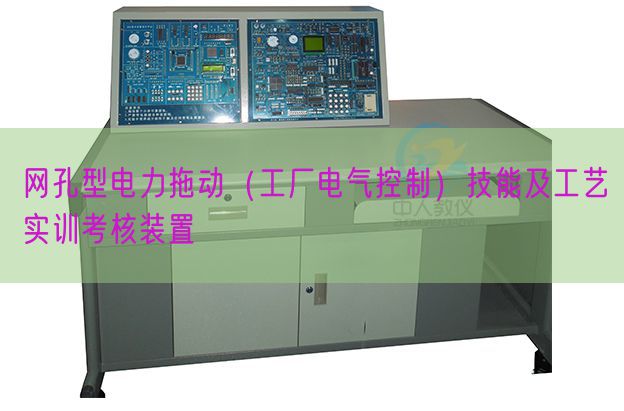

網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置

W-870C 網孔型電力拖動（工廠電氣控制）技能及工序技藝實驗考核裝置

一、設備特別點：
本網孔型電力拖動（工廠電氣控制）技能及工序技藝實驗考核裝置綜合了大中專院校"電力拖動"、"工廠電氣控制技術"、"繼電接觸控制"等課程教學大綱的要求而研發。應用"網孔板"構造，功能和功能優越，符合職業教育改革和發展，其外觀美觀、構造合理、牢固、耐用，配備裝備多種常用電機及配套作業電源。實驗內容豐富，實驗方法接近工業現場，實驗方法靈活、多加元件即可多加實驗項目，可拓展性強。裝置設定多重科學安全保障功能，保證設備和實操者人身安全，特別適用來各院?，F階段實驗設備的更新改造，迅速開設實驗課程的理想設備。
二、技術功能：
1、作業電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度（℃）：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）：＜1.0KVA
4、重量（kg）：200Kg
三、實驗屏包括與功能：
1、實驗屏外殼：鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板。
2、三相四線電源寫入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器經過起動、停止按鈕實行電源控制。
3、設定有450V指針式交流AC電壓（V）表三只，指示寫入三相電源線電壓（V）。
4、安全保護：設定有電壓（V）型漏電保護器和電流（A）型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，保證設備和實操者人身安全。
5、實驗管理器：平時作為時鐘使用，設定有設定密碼、實驗考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或實操錯誤所造成的警報次數，為實操者實驗、考核提供一個統一的標準。
6、勵磁電源：直線DC220V/0.5A，設定有短路保護
7、電樞電源：直線DC0-220V/2A連續可調電源一路，設定有短路保護
8、連續可調交流AC電源：0-240V連續可調，設定有短路保護
9、可調同步勵磁電機電源：0-40V/2A連續可調，設定有短路保護
10、磁盤電阻：90Ω四組，900Ω兩組
11、整流二極管：IN5408四只
四、實驗實操桌：鋼制雙層亞光密紋噴塑，桌面為防火燒、防水浸、耐磨損高密度板，設定有抽屜和元件儲物儲物柜，構造堅固、造型美觀大方。
五、參考實驗考核項目：
1．三相異步電機閘刀開關正轉控制線路
2．三相異步電機接觸器點動正轉控制線路
3．三相異步電機設定有自鎖的正轉控制線路
4．三相異步電機設定有過載保護的正轉控制線路
5．三相異步電機倒順開關控制正反轉控制線路
6．三相異步電機接觸器聯鎖的正反轉控制線路
7．三相異步電機按鈕聯鎖的正反轉控制線路
8．三相異步電機按鈕接觸器復合聯鎖控制線路
9．作業臺自動往返行程控制線路
10．三相異步電機接觸器控制串聯電阻降壓起動線路
11．三相異步電機時間繼電器控制串聯電阻降壓控制線路
12．三相異步電機手動Y/△降壓起動
13．三相異步電機接觸器控制Y/△降壓起動
14．三相異步電機時間繼電器控制Y/△降壓起動
15．三相異步電機QX3-13型Y/△自動起動控制線路
16．三相異步電機的多地控制
17．三相異步電機半波整流能耗限制動作控制線路
18．三相異步電機全波整流能耗限制動作控制線路
19．C620車床電氣控制線路
20．三相異步電機手動降壓起動
21．三相異步電機一相運行反接限制動作控制線路
22．電動葫蘆電氣控制線路
23．C6163車床電氣控制線路
24．三相異步電機控制電子回路聯鎖控制線路
25．三相異步電機主電子回路聯鎖控制線路
26．雙速電機手動變速器控制線路
27．雙速電機時間繼電器控制強路
28．同步電機的能耗限制動作控制線路
29．直線DC電機啟動實訓
30．直線DC電機的調節速度實訓
31．直線DC電機反轉實訓
32．直線DC電機限制動作實驗實訓
33．直線DC電機拆卸裝配實訓
34．直線DC電機檢修實訓

六、參考實驗項目配備裝備元件（每臺）：
