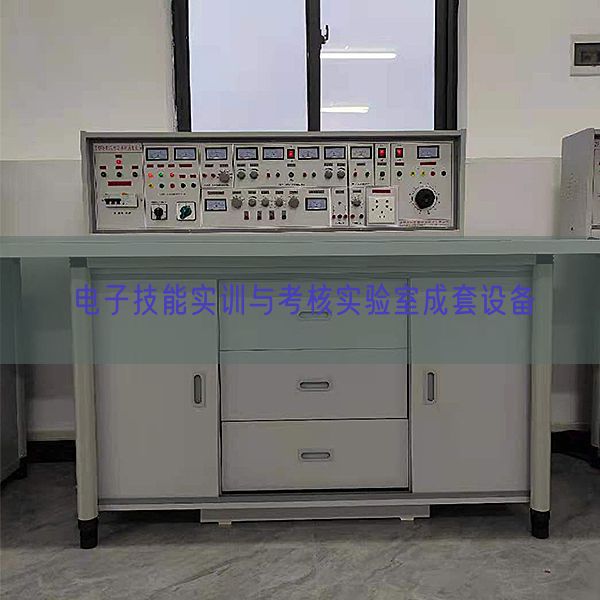

-755 電子技能實驗與考核實驗室成套設備
設備基礎簡介：
上海教育設備有限公司生產的電子實驗室設備
實驗臺設定有較完善的安全保障功能，較齊全的功能。在前幾代的設備基礎上各方面做了較大的改進，電子實驗室設備實驗項目更加豐富，覆蓋面廣，實驗內容要求更高，實驗深度有較大提升，使實驗更深入入完整。電子實驗室設備裝配智能化數字直線DC電表，測量精確度高，測量界限寬，使用便利。電子實驗室設備方便學生課余興趣小組電子回路研發，學生畢業設計等。
電子實驗室包括與功能：
1、電源及功能數值：
1.1 寫入電源：交流AC220V，50Hz電源，寫入時指示燈亮。
1.2 電源輸出：有嵌入式保險盒和漏電開關二級保護功能。
1.2.1 0-220V電源輸出：一組萬能插頭座：為各種儀表器具提供作業電源；
1.2.2 可調交流AC電源：0-250V連續可調，內裝一臺0.5KVA一相調壓器，電壓（V）輸出有表指示；
1.2.3 恒流穩壓電源：二路0-30V穩壓輸出，內置式繼電器自動換檔，多圈電位器連續調動，使用便利。輸出最大電流（A）1.5A，設定有預設式限流保護功能，自動恢復功能，每路輸出由0.5級數字電流（A）表，電壓（V）表指示，電壓（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）＜5mv。
1.2.4 固定直線DC電源輸出：電壓（V）5V，輸出最大電流（A）500mA。
1.3 智能型直線DC數字電流（A）表：精確度0.5級，應用ICL公司高功能AD變換器配以高速MPU單元設計而成經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，20mA、200mA、2000mA三檔，測量界限：0-2000mA。設定有數值存儲與查詢、超測量范圍報警、指示功能。
1.4 單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。
1.5 函數信號發生器：輸出正弦波、三角波、矩形波。
1.5.1 頻率界限：由5Hz到550KHz，分五個頻段。
1.5.2 頻率指示：由HZ表直接讀出；
1.5.3 電壓（V）輸出界限：正弦波5HZ-250KHZ>4.5V,250KHZ-550KHZ>3.5HZ,三級衰減：0db,20db,40db,設定有連續細調。矩形波：5HZ-250KHZ＞4.5V，250KHZ-550KHZ＞3.5V幅度連續可調；三角波：5HZ-550KHZ＞1V。
1.6 音頻功率（W）放大器：寫入音頻電壓（V）不低于10mV，輸出功率（W）不小于1W，音量可調，內有喇叭，用來放大器電子回路 擴音，也可作信號尋跡儀表器具使用。
1.7 變壓器：內置式220V/12＋24V變壓器，功率（W）25W。
1.8 喇叭：8Ω,0.5W內置式。
1.9 蜂鳴器：內置式；
1.10 燈頭座：250V、4A燈頭座一只，用來實驗中電子回路的檢驗等，固定在實驗臺上，使用便利、安全。
2、電子實驗室設備實驗實操桌：
由雙面飾操作面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁制框體結構，造型美觀大方，中間設定有抽屜，放置工量具，左右二只儲物儲物柜，用來儲物元件。
三、模仿電子實驗室實驗臺包括與配備裝備（以二十四座為例）
1、模仿電子實驗室實驗臺實驗實操桌12張，一桌二座。每張實操桌配備有一粒膠皮板，保護桌面（如需在桌上放置重物、焊接等）。
2、電子實驗室設備示教控制臺：由示教實驗實操桌、實驗臺、演示控制屏構成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用來講解、演示。
3、電子實驗室設備，共12臺，每張學生實驗實操桌上配備1臺。
4、電子實驗室設備器件材料配備裝備：13只MF-47萬用表，13只數字萬用表，臺鉆1臺，微型手電鉆1臺，電烙鐵及烙鐵架25套，雙門立儲物柜2個，放置臺鉆桌1張，13套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子，敷銅板13片，初步焊接通用線路板及結合套件13套，13×22套電子技能實驗考核結合套件（含有概括特制線路板及相應元件），25張學生凳。
四、電子實驗室設備實驗項目：
1.常用儀表器具儀表的使用；
2.常用電子元件的識別與檢驗測試；
3.電烙鐵拆卸裝配與電子錫焊技能實訓；
4.印刷線路板的制作；
5.三端包括穩壓直線DC電源的制作；
6.串聯型直線DC穩壓電源的制作；
7.低頻信號電壓（V）放大器的裝配與測量試驗；
8.設定有負反饋信號放大器電子回路的制作與測量試驗；
9.文式橋振蕩器的焊接與調節測試；
10.電池電壓（V）監視電子回路的制作與測量試驗；
11.電子催眠器電子回路的制作；
12.模仿"知了"電子電子回路的制作實驗；
13.實用聲控、光控節電照明燈的制作與實驗；
14.語音報警喇叭的制作與實驗；
15.邏輯測量試驗器的制作與測量試驗；
16.正負脈沖信號的制作與測量試驗；
17.智力競賽搶答器的制作；
18.水位報警器電子回路的制作；
19.迷你閃光彩燈的制作；
20.光控音樂門鈴；
21.實用模仿自然風控制器的制作；
22.臺燈調光電子回路；
23.實用CMOS觸摸鎖鑰電子回路；
24.自動充電器的制作；
25.半導體收音機的組裝與調節測試。
