通用電工競賽訓練平臺,電工技能實訓裝置

時間：2025-10-16 23:45:56 點擊次數：中人教儀廠

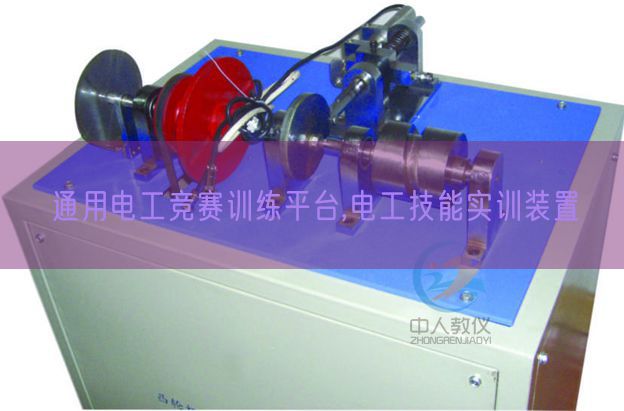

通用電工競賽訓練平臺,電工技能實訓裝置(圖1)

通用電工競賽實訓平臺

一、基礎簡介
通用電工競賽實訓平臺由鐵板制作的考核平臺、網孔板設備和電源裝置等構成。按照教學和實驗的需要，選用不一樣的元件、器件和部位件，可實行不一樣課程模型塊，不一樣項目的實驗。使用完畢的元件、器件和部位件，從設備上拆下，集中保管，損壞和丟失少。設備配備裝備漏電保護、過載和電子回路保護，保障人身安全和設備使用安全。 二、設備技術功能數值參考規格
1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；
2.設備的材料：鈑金、木儲物儲物柜構造；
3.電源：
1)寫入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流ACAC輸出：三相五線 380V 接插式1組、220V接插式1組、220V插頭座式1組，380V插頭座式1組
4.保護：熔斷器作短路保護，斷路器設定有過載保護，漏電開關設定有漏電保護功能，漏電保護動作電流（A）≤30mA，帶電源指示。
三、設備構造功能
通用電工競賽實訓平臺由實驗屏（內置電源）、實驗桌（含鍵盤）、儲物儲物儲物柜三大部分構成。鋼制表面經高溫噴塑處置整理，美觀大方而且有效起到防銹絕緣的作用；電源箱的布置依次為電源保護裝置、電源指示裝置、電源輸出；實驗桌左側裝配備有角度可以調動的嵌入式的考核平臺1張，全部元件均應用端子引出，學生接線只需在端子上實行接線，可以有效的保護元件，轉接端子應用接插兩用端子排，便利與元件和實驗電源屏的連接，右側裝備有網孔板一塊，角度可調嵌入式裝配；實驗桌下部裝備有至少4個導向輪，便利設備位移；儲物儲物儲物柜應用標準構造和抽屜式，用來放置工量具以及實驗圖紙文檔實驗指導書。電腦經過可調動電腦支撐架裝配于電源屏的上方。
四、設備可完成的經經典型實驗項目舉例
1. 電機點動與連續轉動電子回路連接實驗；
2. 按鈕聯鎖的電機正、反轉電子回路連接實驗；
3. 接觸器聯鎖的電機正、反轉電子回路連接實驗；
4. 接觸器和按鈕雙重聯鎖的電機正、反轉電子回路連接實驗；
5. 兩地控制的電機控制電子回路的裝配；
6. 電機定子繞組串聯電阻啟動控制電子回路連接實驗；
7. 按鈕變換的Y－△啟動控制電子回路的連接實驗；
8. 電機半波整流能耗限限制動作作控制電子回路連接實驗；
9. 電機全波整流能耗限限制動作作控制電子回路連接實驗；
10. 電機反接限限制動作作控制電子回路連接實驗；
11. 電機順序啟動控制電子回路連接實驗；
12. 電機定時運行控制電子回路連接實驗；
13. plc控制的三相異步電機正反轉控制
14. PLC控制的三相異步電機Y-△啟動控制
15. PLC控制的三相異步電機降壓啟動控制
16. PLC控制的三相異步電機能耗限限制動作作控制
17. 變頻器功能功能數值設定與實操
18. 變頻器報警與保護功能
19. 多段速度選用變頻調節速度
20. 外部端子點動控制
21. 控制電機正反轉動作控制
22. 控制電機運行時間實操
23. 瞬間停電變頻器功能數值設定
24. 外部電壓（V）變頻調節速度
25. 外部電流（A）變頻調節速度
26. 三相異步電機的變頻開環調節速度
27. PLC控制變頻器調節速度
五、設備的配備

序號	名稱	單位	數量	備注
1	電氣裝配實驗裝置	臺	1	外觀尺寸：1200mm×850mm×1000mm（±10mm）；材料：鋼構造；符合國家相關環保要求；寫入電壓（V）：AC 380 V±10% 50 Hz 三相五線；容量：＜1.5 kVA；
2	電氣元件	套	1	配套
3	實驗電機	臺	1	三相異步電機（380V，單速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y
3	實驗電機	臺	1	三相異步電機（380V，單速帶離心開關） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、連接組別：△/Y
4	實驗用線	套	1
5	常用工量具	套	1	一字螺絲刀、十字螺絲刀、斜口鉗、剝線鉗、壓線鉗、數字萬用表
6	網孔板	塊	1	斜面嵌入式設計，545×465mm 用來學生實驗裝配電氣元件、實驗內容的自主創新、實驗內容拓展升級；
8	智能考核系統	套	1	附件
9	工量具箱	個	1	配套
10	實驗說明書	套	1	指導學生實驗

六、配套元件

序號	名稱	規格型號	單位	數量	備注
1.	空氣開關	DZ47-60 C16 4P	只	1
2.	熔斷器座	RT18-32 3P	個	1
3.	熔斷器座	RT18-32 2P	個	1
4.	PLC主機	OMRON-CP1H—XA40DR	臺	1
5.	PLC下載線	USB-方口	條	1
6.	變頻器	FR-E740 0.75KW	臺	1
7.	交流ACAC接觸器	CJX2-0910 AC220V	個	5
8.	輔助觸頭	F4-22	個	3
9.	空氣延時觸頭	F5-T2	個	2
10.	行程開關	YBLX-19/001	個	2
11.	熱過載繼電器	NR2-25 0.63-1A	個	2
12.	按鈕盒	BX3-22	個	2
13.	按鈕開關	LA38-11BN 22mm 黃	個	1
14.	按鈕開關	LA38-11BN 22mm 綠	個	1
15.	按鈕開關	LA38-11BN 22mm 紅	個	1
16.	電源指示燈	AD16-22DS 220V 22mm 黃	個	1
17.	電源指示燈	AD16-22DS 220V 22mm 綠	個	1
18.	電源指示燈	AD16-22DS 220V 22mm 紅	個	1
19.	接插兩用接線端子	18位	套	1
20.	通用導軌		米	1.5
21.	接地端子		條	1
22.	線槽	30×30mm	米	4.5

常見問題：

1、如果我要購買通用電工競賽訓練平臺,電工技能實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的通用電工競賽訓練平臺,電工技能實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開通用電工競賽訓練平臺,電工技能實訓裝置的發票，您需要提供開票資料。

3、你們的通用電工競賽訓練平臺,電工技能實訓裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
