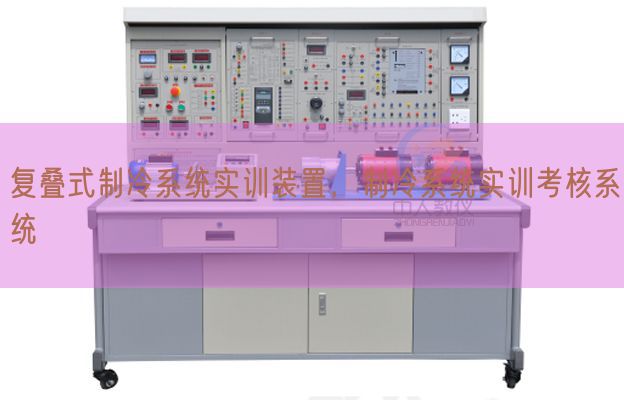

復疊式制冷系統實訓裝置，制冷系統實訓考核系統

復疊式制冷系統實驗裝置

一、設備配備及功能數值
1、復疊式制冷系統實驗裝置含有實驗臺、低溫箱制冷系統、交流ACAC電源控制單元、壓力檢驗測試單元、溫度（℃）檢驗測試單元及模仿故障箱等。
2、實驗臺是鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板。桌面為防火燒、防水浸、耐磨損高密度板,構造堅固。實驗桌還設定有帶鎖定功能的四個萬能轉向輪。
3、低溫箱制冷系統含有概括整套的冷藏儲物儲物柜儲物儲物柜體，如蒸發器、冷凝器、儲液罐、壓縮機、冷凝風扇等，管路中還設定有控制閥等實驗所必需的部位件。
4、復疊式制冷系統實驗裝置箱體保溫材料的防火燒等級為B1級
5、在主要系統部位件（如高溫系統壓縮機、低溫系統壓縮機、蒸發冷凝器、油分離器、儲液器、節流閥、蒸發器等）的進出口預留能裝配溫度（℃）探頭的紫銅管盲管（Φ10X0.8，長度35mm），紫銅管一端封閉，與制冷管道釬焊在一起。紫銅管盲管的位置便利溫度（℃）探頭的裝配與更換。
6、復疊式制冷系統實驗裝置在高溫系統、低溫系統的高壓、低壓的合適部位，以及膨脹容器處設定測量壓力的標準制冷空調用1/4″SAE外螺紋檢修針閥，其位置便利實操。
7、交流ACAC電源控制單元應用三相四線380V交流ACAC電源供電，配備有交流ACAC電壓（V）表1只，測量界限０～450V；交流ACAC電流（A）表1只，測量界限０～15A，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制。
8、制冷系統壓力檢驗測試單元應提供3只真空壓力表（精確度2.5級），測量界限分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,可顯露系統作業時不一樣位置的壓力改變。
9、溫度（℃）檢驗測試單元應提供4個溫度（℃）點溫度（℃），應用PT100傳感器（精確度0.5級），分別測量進風口溫度（℃）、出風口溫度（℃）、冷凝器溫度（℃）和蒸發器溫度（℃）。
10、模仿故障設定箱應可設定電源電子回路、驅動電子回路、測溫電子回路、輸出電子回路等類型故障。
11、二維碼識別功能：能經過手機掃描獲取該設備的相關圖紙文檔實驗指導書。 二、技術功能數值
1、寫入電源：三相五線～380V±10% 50Hz。
2、作業環境：環境溫度（℃）界限為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m。
3、裝置容量（KV）：4.5 kVA。
4、噪聲：38dB(A)。
5、制冷裝置能達到的溫度（℃）-60℃。
6、安全保護：設定有電流（A）漏電流（A）保護裝置，安全符合國家標準。
7、制冷量：7.0~8.0 kW。
三、功能
1、復疊式低溫箱的系統電氣系統原理解析和實驗。
2、復疊式低溫箱的系統電氣部位件檢驗測試實驗。
3、復疊式低溫箱的系統啟動、運行和調節測試實驗。
4、復疊式低溫箱的電氣系統故障模仿設定實驗。
